タンガロイ

内径用ホルダ S形 ポジ／スクリューオン式 SDQCR／L

内径用ホルダ S形 ポジ／スクリューオン式 SDQCR／L
通常単価(税別)
23,433円～41,835円
税込単価
25,776円～46,019円
通常出荷日：1日目

スクリューオン式の内径用バイト。【特長】・使用インサート：ポジ7°、55°ひし形。【用途】・内径・倣い...

詳細を確認
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

内径加工用バイト StreamJetBar STUPR／L形

タンガロイ

内径加工用バイト StreamJetBar STUPR／L形
通常価格(税別)： 12,274円 (税込価格：13,501円)

通常出荷日：在庫品1日目

よく一緒に見られています

内径・倣い加工用バイト StreamJetBar SDQCR／L形

タンガロイ

内径・倣い加工用バイト StreamJetBar SDQCR／L形
通常価格(税別)： 12,704円 (税込価格：13,974円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

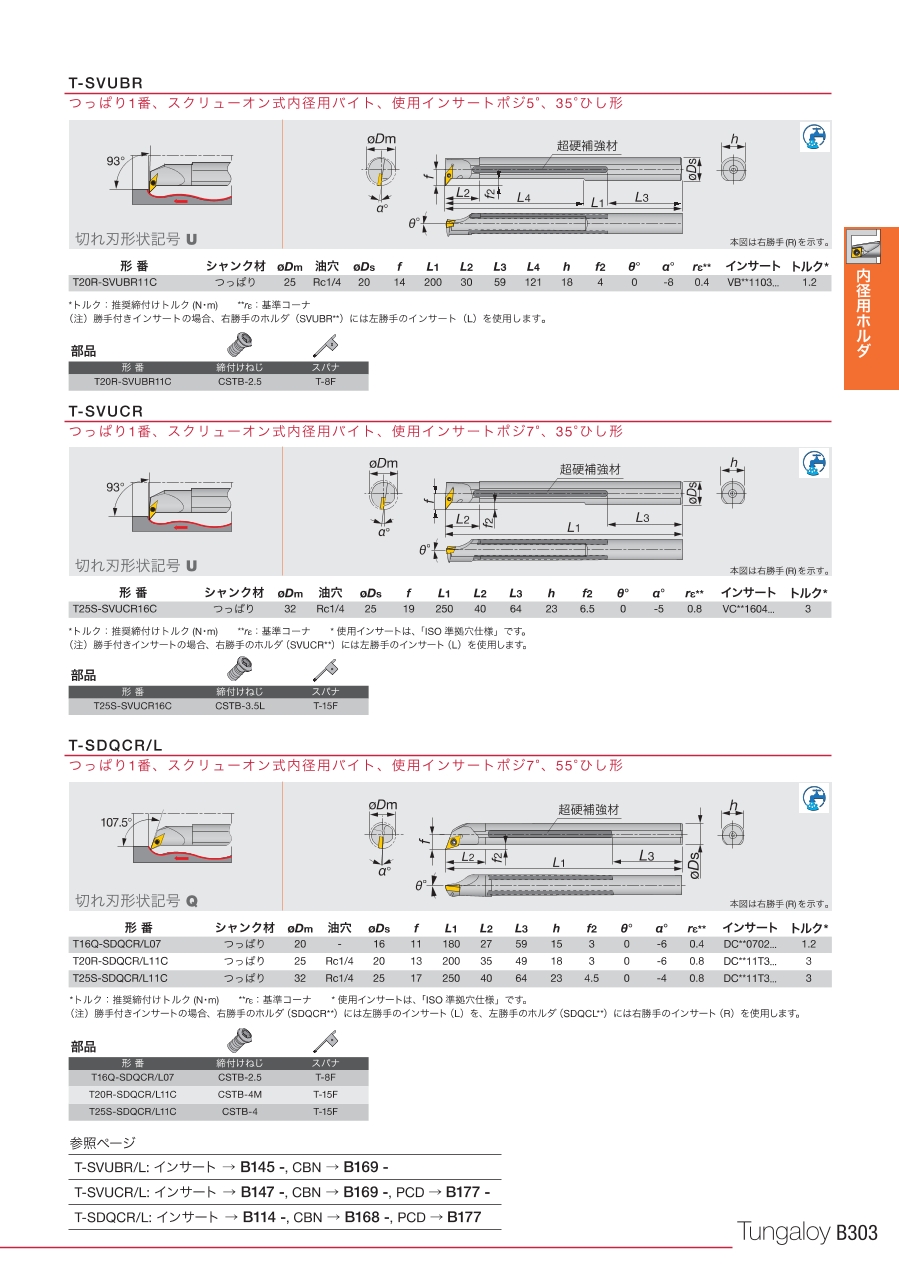

T-SDQCR／Lの寸法図

T-SDQCR／Lの寸法図

本図は右勝手（R）を示す。

T-SDQCR／Lの使用イメージ

T-SDQCR／Lの使用イメージ

形番R／LmaterialDmO/HDsfL1L2L3hthetaalfareTorque
T16Q-SDQCR07R超硬補強材20.0-16.011.00180.027.059.015.000.0-6.00.401.2
T16Q-SDQCL07L超硬補強材20.0-16.011.00180.027.059.015.000.0-6.00.401.2
T20R-SDQCR11CR超硬補強材25.0Rc1/420.013.00200.035.049.018.000.0-6.00.803.0
T20R-SDQCL11CL超硬補強材25.0Rc1/420.013.00200.035.049.018.000.0-6.00.803.0
T25S-SDQCR11CR超硬補強材32.0Rc1/425.017.00250.040.064.023.000.0-4.00.803.0
T25S-SDQCL11CL超硬補強材32.0Rc1/425.017.00250.040.064.023.000.0-4.00.803.0

単位：mm
使用インサートは、「ISO準拠穴仕様」。
勝手付きインサートの場合、右勝手のホルダ（SDQCR○○）には左勝手のインサート（L）を、左勝手のホルダ（SDQCL○○）には右勝手のインサート（R）を使用する。
トルク：推奨締付トルク（N・m）

型番リスト

表示件数
  • 1
    • 型番
    T16Q-SDQCL07
    T16Q-SDQCR07
    T20R-SDQCL11C
    T20R-SDQCR11C
    T25S-SDQCL11C
    T25S-SDQCR11C

    適合チップ切れ刃長

    勝手

    最小加工径

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    CADデータ有無

    (2D/3D)

    適合チップ

    スパナ

    基準コーナーR（ノーズR）

    推奨締付けトルク

    (N・m)

    		最小発注数量
    07
    左
    20
    16
    180
    15
    16
    -
    DC**0702...
    T-8F
    0.4
    1.2
    1個
    07
    右
    20
    16
    180
    15
    16
    -
    DC**0702...
    T-8F
    0.4
    1.2
    1個
    11
    左
    25
    20
    200
    18
    20
    2D
    DC**11T3...
    T-15F
    0.8
    3
    1個
    11
    右
    25
    20
    200
    18
    20
    2D
    DC**11T3...
    T-15F
    0.8
    3
    1個
    11
    左
    32
    25
    250
    23
    25
    2D
    DC**11T3...
    T-15F
    0.8
    3
    1個
    11
    右
    32
    25
    250
    23
    25
    2D
    DC**11T3...
    T-15F
    0.8
    3
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    23,433円
    ( 25,776円 )
    1日目
    23,433円
    ( 25,776円 )
    1日目
    40,742円
    ( 44,816円 )
    1日目
    40,742円
    ( 44,816円 )
    1日目
    41,835円
    ( 46,019円 )
    1日目
    41,835円
    ( 46,019円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    スクリューオン式の内径用バイト。
    【特長】
    ・使用インサート：ポジ7°、55°ひし形。
    【用途】
    ・内径・倣い切削用。ポジ（最小加工径13mm～）。

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
