タンガロイ

外径ねじ切り加工用バイト B-S／C E R／L形

外径ねじ切り加工用バイト B-S／C E R／L形
通常単価(税別)
15,923円～20,668円
税込単価
17,515円～22,735円
通常出荷日：在庫品1日目～1日目一部当日出荷可能

クランプオン式 外径ねじ切り加工用工具。【特長】・小型旋盤でのねじ切り加工に最適。

  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

小型旋盤用外径ねじ切りバイト JSTTR／L

タンガロイ

小型旋盤用外径ねじ切りバイト JSTTR／L
通常価格(税別)： 8,101円 (税込価格：8,911円)

通常出荷日：在庫品1日目

よく一緒に見られています

外径ねじ切り加工用バイト CER／L-DT形

タンガロイ

外径ねじ切り加工用バイト CER／L-DT形
通常価格(税別)： 17,599円 (税込価格：19,359円)

通常出荷日：1 日目 ～

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

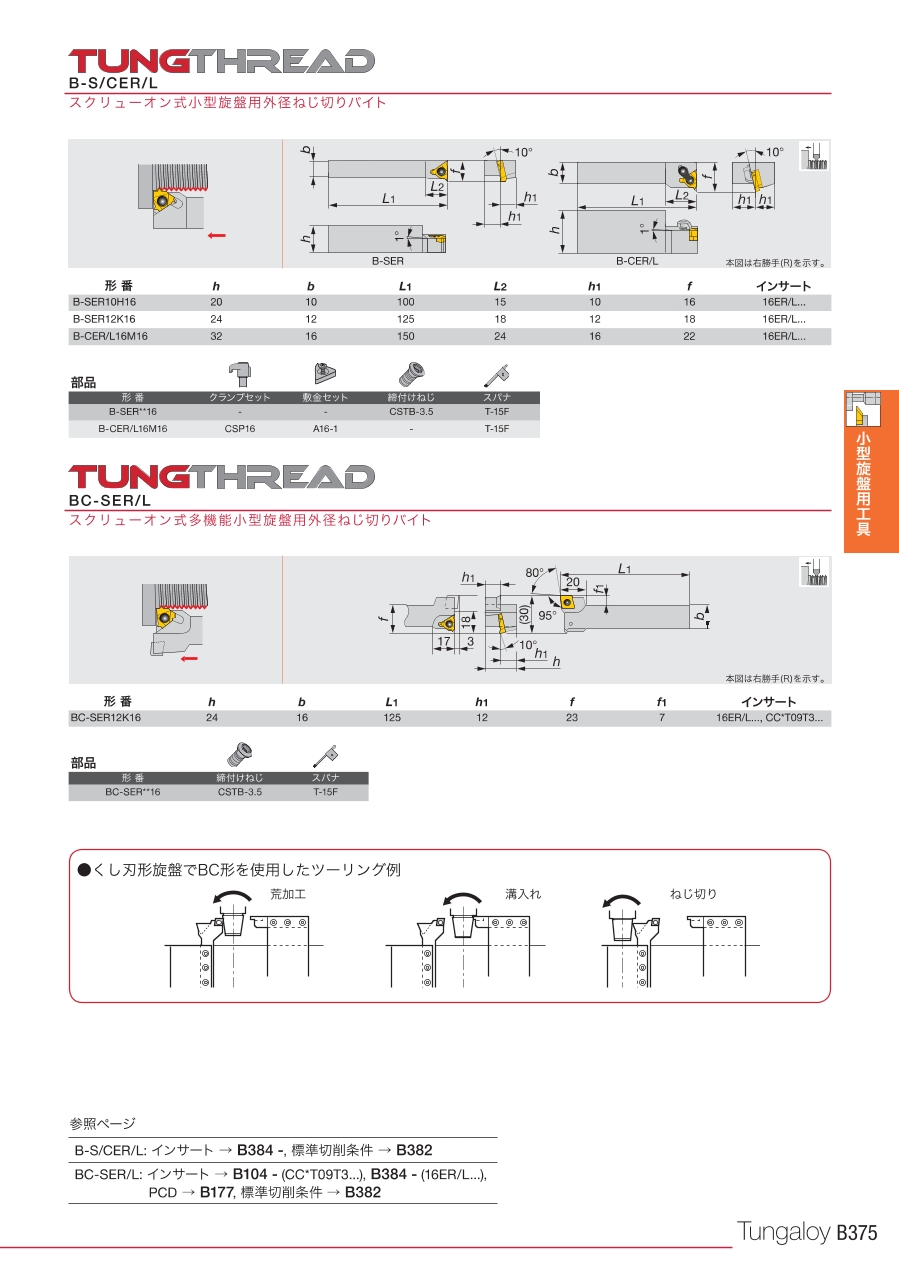

外形図

ST形くし刃形旋盤用バイト B-S/C E R/L 外径ねじ切り

B-S/CER/L

寸法図01

寸法図01

ピッチ山数コーナ数
0.5～6.0mm32～43
B-SER/L スクリューオン式

B-SER/L スクリューオン式

B-CER/L クランプオン式

B-CER/L クランプオン式

ホルダ形番寸法（mm）使用インサート部品
hbL1L2h1fクランプセット敷金セットR敷金セットL締付けねじスパナ

B-SER/L10H16201010015101616ER/L□□□□---CSTB-3.5T-15F
B-SER/L12K162412125181218
B-CER/L16M163216150241622CSP16A16-1A16-1-T-15F

BC-SER/L

寸法図02

寸法図02

ピッチ山数コーナ数
0.5～6.0mm32～43
ねじ下用インサート

ねじ下用インサート

ホルダ形番寸法（mm）使用インサート部品
hbL1L2h1ff1締付けねじスパナ

BC-SER/L12K162416125-1223716ER/L□□□□
CC□T09T3□□		CSTB-3.5T-15F

型番リスト

表示件数
  • 1
    • 型番
    B-CEL16M16
    B-CER16M16
    B-SER10H16
    B-SER12K16
    BC-SER12K16

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    頭部

    (mm)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    適合チップ

    クランプねじ

    クランプセット

    		最小発注数量
    左
    32
    16
    150
    711-2807
    24
    22
    16
    16EL□
    -
    CSP16
    1個
    右
    32
    16
    150
    711-2815
    24
    22
    16
    16ER□
    -
    CSP16
    1個
    右
    20
    10
    100
    710-9423
    15
    16
    10
    16ER□
    CSTB-3.5
    -
    1個
    右
    24
    12
    125
    711-1096
    18
    18
    12
    16ER□
    CSTB-3.5
    -
    1個
    右
    24
    16
    125
    711-1088
    20
    23
    12
    16ER□、CC*T09T3□
    CSTB-3.5
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    17,599円
    ( 19,359円 )
    在庫品1日目当日出荷可能
    17,599円
    ( 19,359円 )
    1日目
    15,923円
    ( 17,515円 )
    1日目
    15,923円
    ( 17,515円 )
    1日目
    20,668円
    ( 22,735円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    クランプオン式 外径ねじ切り加工用工具。
    【特長】
    ・小型旋盤でのねじ切り加工に最適。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
