内径加工用バイト StreamJetBar PDUNR／L形
- 通常単価(税別)
- 24,097円～62,574円
- 税込単価
- 26,507円～68,831円
レバーロック式 内径、加工用工具 アプローチ角：93° ネガタイプインサート使用。【特長】・経済的なネ...
詳細を確認- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
構造シミュレーションにより高剛性を追求しつつ、切りくず排出性を最大限に向上させた理想的な形状
ホルダシャンク材質に特殊合金鋼を採用し,耐ビビり性を向上！
- 従来品に対して優れた加工面状態を提供可能！
- 工具寿命改善、加工能率改善、加工コスト改善を実現します！
ホルダの逃げ角や最小加工径の最適化により、切削抵抗低減！
新インサート形状、DPMTを採用！
これにより従来7度の逃げ角が11度となり、切削抵抗の低減を実現！
小径加工において、優れたパフォーマンスを発揮
- 最小加工径φ4.5mmからラインナップ
- 鋼,超硬シャンクを標準在庫
- 突出し長さが調整可能なストレートシャンク仕様
- ホルダはすべて内部給油対応
- セッティングが容易な突き出し長さの調整目盛り付
- ホルダ剛性がアップし,びびりを抑制
- 切りくず排出良好な独特なポケット形状
- 引き加工が可能な刃形（Z刃形）も在庫
様々な加工に対応可能
- 小型旋盤に取付け可能なスリーブを標準在庫
- シールキャップ（別売オプション部品）で、ホースによる内部給油に対応可能
- 外部給油の場合も,給油を妨げない段付形状
小径加工において、優れたパフォーマンスを発揮
- リード形W08ブレーカを採用
- シャープエッジ仕様で切れ味良好
- 設定材種は,汎用SH730,非鉄用TH10を標準在庫
- 既存のEPGT04やWBGT03タイプにコーナR0.1を拡充
ホルダ剛性をアップさせ、たわみ・びびりを抑制
従来ホルダとの剛性比較（イメージ図）
刃先近傍まで断面積を最適化する事により、従来と比較し主分力方向の剛性を大幅に向上。
※荷重1000N（Vc=150m/min,ap=1.5mm,f=0.2mm/revを想定）A16Q-STUPR13-D180
切りくず排出性に優れたポケット形状
切削性能
切りくず排出性に優れ、切りくずのかみ込みや絡みによる工具損傷を抑制。また、あわせて切りくずによるワークの損傷を抑制。
ストリームジェットバー
ポケット方向とクーラントにより、切りくず排出がしやすい。
従来品
切りくずが溜まりやすい。
可能な限り工具刃先へ油穴を近づけ、的確に切削油を供給する設計
全アイテム油穴付きで、刃先と油穴の距離を最小化（タンガロイ社比1/2）。
油穴用ねじ*
油穴を使用しないときのために、切りくず進入防止ねじを設定（別売）。
※ネガタイプのみ
工具寿命延長の実現
切削油の最適供給により、すくい面損傷と逃げ面摩耗の進行を抑制し、長寿命に寄与します。
使いやすさの追求
- 適用ねじ形番（ポジタイプのみ）：万が一の紛失時にも面倒な形番確認が不要。
- 調整目盛り：ホルダセット時の作業性向上。
- ホルダ形番：ホルダ形番に最小加工径を表示。
- ※末尾三桁：最小加工径（例）-D140 14.00mm。
- 適用インサート形番：サイズ・逃げ角が一目で分かり、工具管理の簡素化。
超硬シャンク（超硬シャンク＋高剛性ヘッドにより更なる剛性アップと優れた切りくず排出性を実現）
| 鋼 | 超硬 |
|---|---|
| L/D≦3 | L/D≦5 |
- L/Dの目安
- ※L：突き出し長さ D：シャンク径
- 優れた切りくず排出性が切りくずかみ込みによるワーク傷を抑制。剛性アップによりびびりを抑制し、優れた仕上面と寸法精度を実現。
クーラントスルー
外形図
※本図は右勝手Rを示す
選定サポート情報
選定サポート情報
ネガタイプ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
24,097円 ( 26,507円 ) | 1日目 |
24,097円 ( 26,507円 ) | 1日目 |
27,375円 ( 30,113円 ) | 1日目 |
27,375円 ( 30,113円 ) | 1日目 |
34,383円 ( 37,821円 ) | 1日目 |
34,383円 ( 37,821円 ) | 1日目 |
34,383円 ( 37,821円 ) | 1日目 |
34,383円 ( 37,821円 ) | 1日目 |
46,657円 ( 51,323円 ) | 1日目 |
46,657円 ( 51,323円 ) | 1日目 |
46,657円 ( 51,323円 ) | 1日目 |
46,657円 ( 51,323円 ) | 1日目 |
62,574円 ( 68,831円 ) | 1日目 |
62,574円 ( 68,831円 ) | 1日目 |
62,574円 ( 68,831円 ) | 1日目 |
62,574円 ( 68,831円 ) | 1日目 |
詳細情報
基本情報
レバーロック式 内径、加工用工具 アプローチ角：93° ネガタイプインサート使用。
【特長】
・経済的なネガタイプインサートを使用。レバーロックタイプで、容易な操作で高い保持力を実現。
【用途】
・内径加工用。
ご注意
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

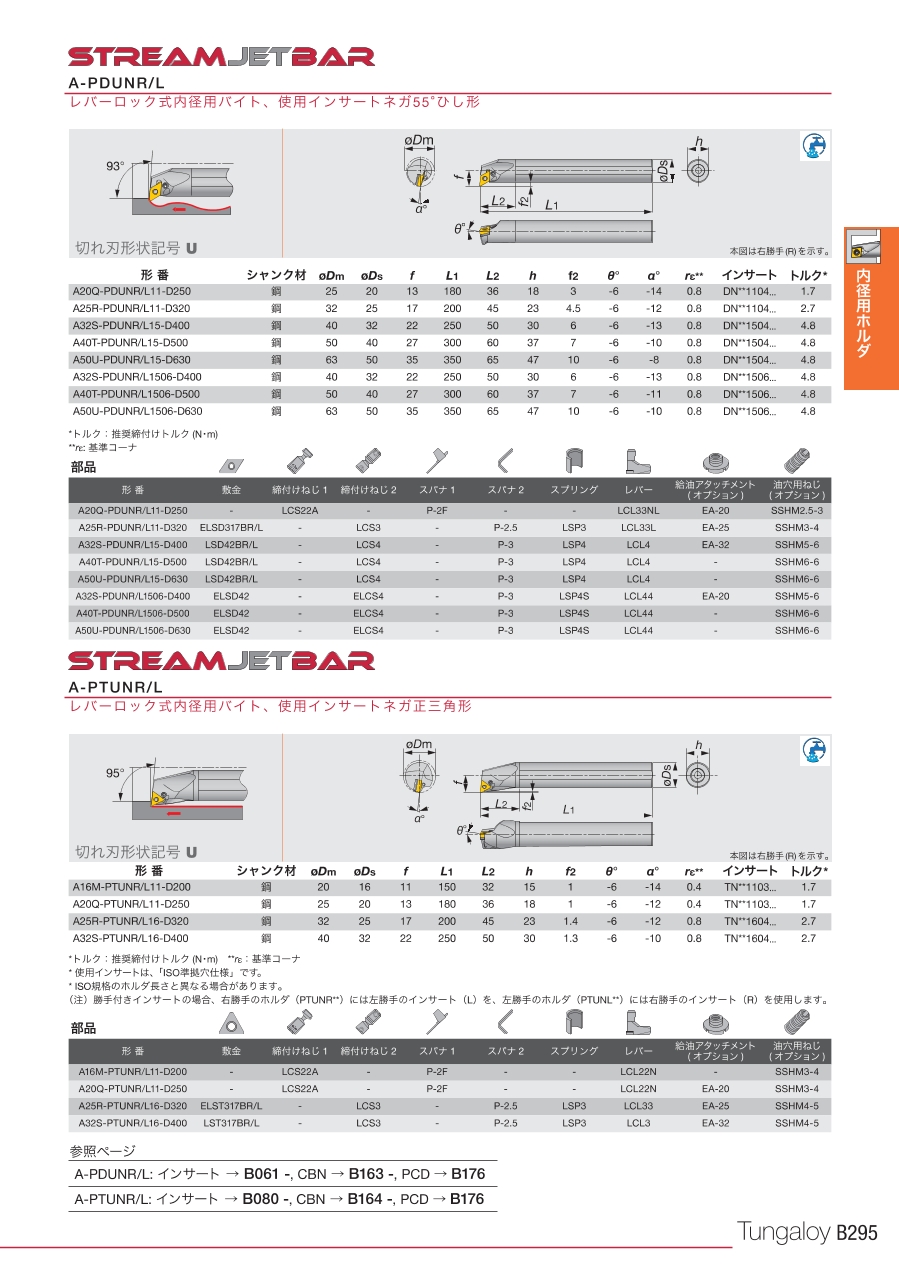

カタログ
