タンガロイ

M形 外径用TACバイト マルチクランプ式 MWLNR／L

M形 外径用TACバイト マルチクランプ式 MWLNR／L
通常単価(税別)
11,974円～12,564円
税込単価
13,171円～13,820円
通常出荷日：1日目

マルチクランプ式のバイト。【特長】・アプローチ角：95°。・使用インサート：ネガ80°、六角形。【用途...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

よく一緒に見られています

外径加工用バイト Turning-A AWLNR/L形

タンガロイ

外径加工用バイト Turning-A AWLNR/L形
通常価格(税別)： 8,160円 (税込価格：8,976円)

通常出荷日：在庫品1日目

よく一緒に見られています

外径用ホルダ ターニングA ワン・ダブル式 DWLNR／L

タンガロイ

外径用ホルダ ターニングA ワン・ダブル式 DWLNR／L
通常価格(税別)： 11,974円 (税込価格：13,171円)

通常出荷日：1 日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

マルチクランプバイト MWLNR／Lの仕様

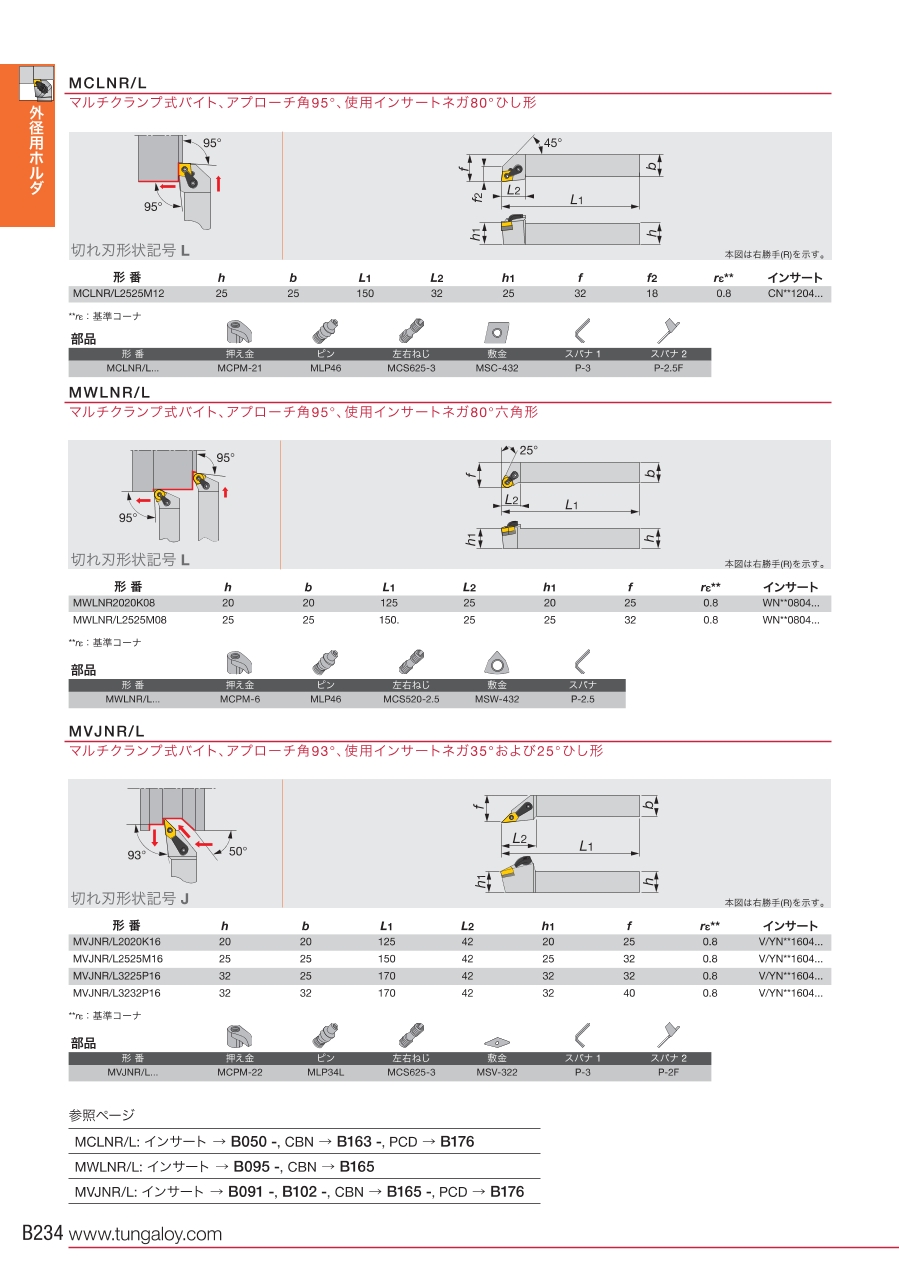

MWLNR／Lの寸法図

MWLNR／Lの寸法図

MWLNR／Lの使用イメージ

MWLNR／Lの使用イメージ

本図は右勝手（R）を示す。

形番R／LhbL1L2h1fre
MWLNR2020K08R20.020.0125.025.020.0025.000.80
MWLNR2525M08R25.025.0150.025.025.0032.000.80
MWLNL2525M08L25.025.0150.025.025.0032.000.80

単位：mm

型番リスト

表示件数
  • 1
    • 型番
    MWLNL2525M08
    MWLNR2020K08
    MWLNR2525M08

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    シャンク断面H/B

    		最小発注数量
    左
    25
    25
    150
    350-6177
    25
    1個
    右
    20
    20
    125
    350-6185
    20
    1個
    右
    25
    25
    150
    350-6193
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,564円
    ( 13,820円 )
    1日目
    11,974円
    ( 13,171円 )
    1日目
    12,564円
    ( 13,820円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    マルチクランプ式のバイト。
    【特長】
    ・アプローチ角：95°。
    ・使用インサート：ネガ80°、六角形。
    【用途】
    ・外径、端面切削用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    M形 外径用TACバイト マルチクランプ式 MWLNR／Lのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    M形 外径用TACバイト マルチクランプ式 MWLNR／L
    M形 外径用TACバイト マルチクランプ式 MCLNR/L
    M形 外径用TACバイト マルチクランプ式 MDJNR/L
    M形 外径用TACバイト マルチクランプ式 MVQNR／L
    M形 外径用TACバイト マルチクランプ式 MTQNR/L
    M形 外径用TACバイト マルチクランプ式 MDPNN
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格11,974円-12,564円12,564円11,974円 -11,974円 -12,564円
    通常出荷日1日目在庫品1日目〜1日目1日目1日目1日目
    加工用途外径 / 端面外径 / 端面外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い
    適合チップ形状W（六角形）C（80°ひし形）D（55°ひし形）V（35°ひし形）T（三角形）D（55°ひし形）
    適合チップ逃げ角ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）
    適合チップ切れ刃長081215161615
    切込み角L：95°（オフセットあり）L：95°（オフセットあり）J：93°（オフセットあり）ISO規格外ISO規格外P：117.5°（オフセットあり）
