タンガロイ

M形外径用TACバイトマルチクランプ式 MVQNR／L

カタログ |

通常単価(税別): 11,170円～14,900円

税込単価: 12,287円～16,390円

マルチクランプ式のバイト。【特長】・アプローチ角：117.5°。・使用インサー...

加工用途
外径 / 倣い
適合チップ形状
V（35°ひし形）
適合チップ逃げ角
ネガ0°（N）
適合チップ切れ刃長
16
切込み角
ISO規格外
クランプ方式
二重クランプ(M)
シャンク材質
鋼
適合チップ
VN□□1604□□
スパナ
P-2F、P-3
基準コーナーR（ノーズR）
0.8
シート
MSV-322

ご注意

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

マルチクランプバイト MVQNR／Lの仕様

MVQNR／Lの寸法図

MVQNR／Lの使用イメージ

本図は右勝手（R）を示す。

形番	R／L	h	b	L1	L2	h1	f	re
MVQNR2020K16	R	20.0	20.0	125.0	40.0	20.00	25.00	0.80
MVQNL2020K16	L	20.0	20.0	125.0	40.0	20.00	25.00	0.80
MVQNR2525M16	R	25.0	25.0	150.0	40.0	25.00	32.00	0.80
MVQNL2525M16	L	25.0	25.0	150.0	40.0	25.00	32.00	0.80
MVQNR3232P16	R	32.0	32.0	170.0	40.0	32.00	40.00	0.80
MVQNL3232P16	L	32.0	32.0	170.0	40.0	32.00	40.00	0.80

単位：mm

型番リスト

表示件数

型番

勝手

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

トラスココード

CADデータ有無

(2D/3D)

シャンク断面H/B

最小発注数量

左	20	20	125	711-0324	2Ｄ	20	1個
左	25	25	150	350-6126	2D/3D	25	1個
左	32	32	170	711-5776	2Ｄ	32	1個
右	20	20	125	350-6134	2Ｄ	20	1個
右	25	25	150	350-6142	2D/3D	25	1個
右	32	32	170	711-5784	2Ｄ	32	1個

通常単価(税別) (税込単価)	通常出荷日

11,170円 ( 12,287円 )	1日目
11,760円 ( 12,936円 )	1日目
14,900円 ( 16,390円 )	1日目
11,170円 ( 12,287円 )	1日目
11,760円 ( 12,936円 )	1日目
14,900円 ( 16,390円 )	1日目

詳細情報

基本情報

基本情報

マルチクランプ式のバイト。
【特長】
・アプローチ角：117.5°。
・使用インサート：ネガ35°及び25°、ひし形。
【用途】
・倣い切削用。

ご注意

ホルダ本体には、チップは付属しておりません。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

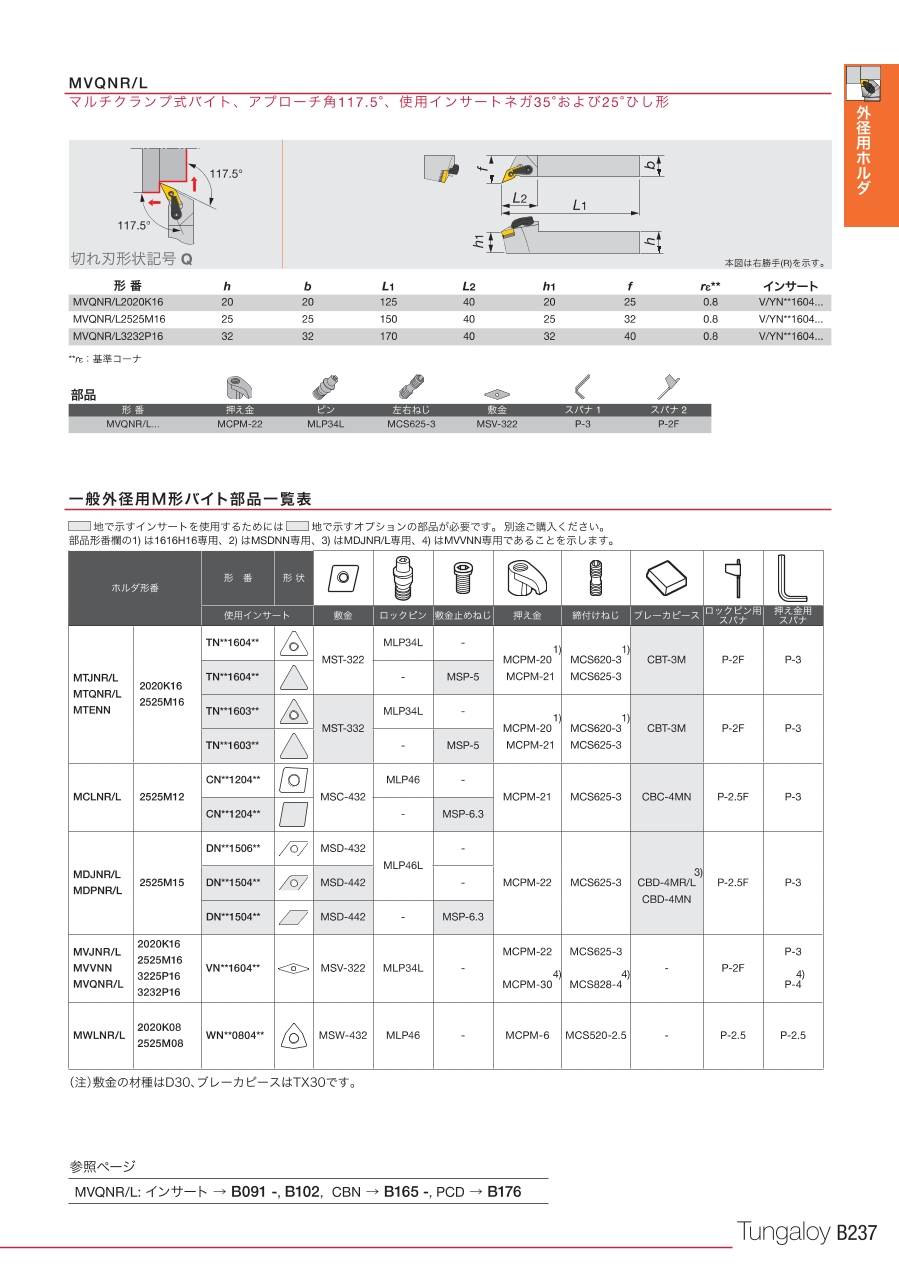

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
