タンガロイ

M形 外径用TACバイト マルチクランプ式 MTENN

M形 外径用TACバイト マルチクランプ式 MTENN MTENN2525M16
通常単価(税別)
11,760円
税込単価
12,936円

ロックピン方式とクランプオン方式を併用させた、マルチクランプ方式。

詳細情報を確認する
  • 加工用途
    外径
  • 適合チップ形状
    T（三角形）
  • 適合チップ逃げ角
    ネガ0°（N）
  • 適合チップ切れ刃長
    16
  • 勝手
    なし
  • 切込み角
    E：60°（オフセットなし）
  • クランプ方式
    二重クランプ(M)
  • シャンク高さ (mm)
    25
  • シャンク幅 (mm)
    25
  • 全長 (mm)
    150
  • シャンク材質
    鋼
  • トラスココード
    350-6045
  • CADデータ有無 (2D/3D)
    2Ｄ
  • 適合チップ
    TN□□1603□□、TN□□1604□□、TNGN1607□□
  • クランプ駒
    MCPM-21
  • スパナ
    P-2F、P-3
  • 基準コーナーR（ノーズR）
    0.8
  • シャンク断面H/B
    25
  • シート
    MST-322

ご注意

  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

型番:

MTENN2525M16
解除
数量：

MTENN2525M16の仕様・寸法情報

加工用途
外径
適合チップ形状
T（三角形）
適合チップ逃げ角
ネガ0°（N）
適合チップ切れ刃長
16
勝手
なし
切込み角
E：60°（オフセットなし）
クランプ方式
二重クランプ(M)
シャンク高さ(mm)
25
シャンク幅(mm)
25
全長(mm)
150
シャンク材質
鋼
トラスココード
350-6045
CADデータ有無(2D/3D)
2Ｄ
適合チップ
TN□□1603□□、TN□□1604□□、TNGN1607□□
クランプ駒
MCPM-21
スパナ
P-2F、P-3
基準コーナーR（ノーズR）
0.8
シャンク断面H/B
25
シート
MST-322
-
-

商品情報

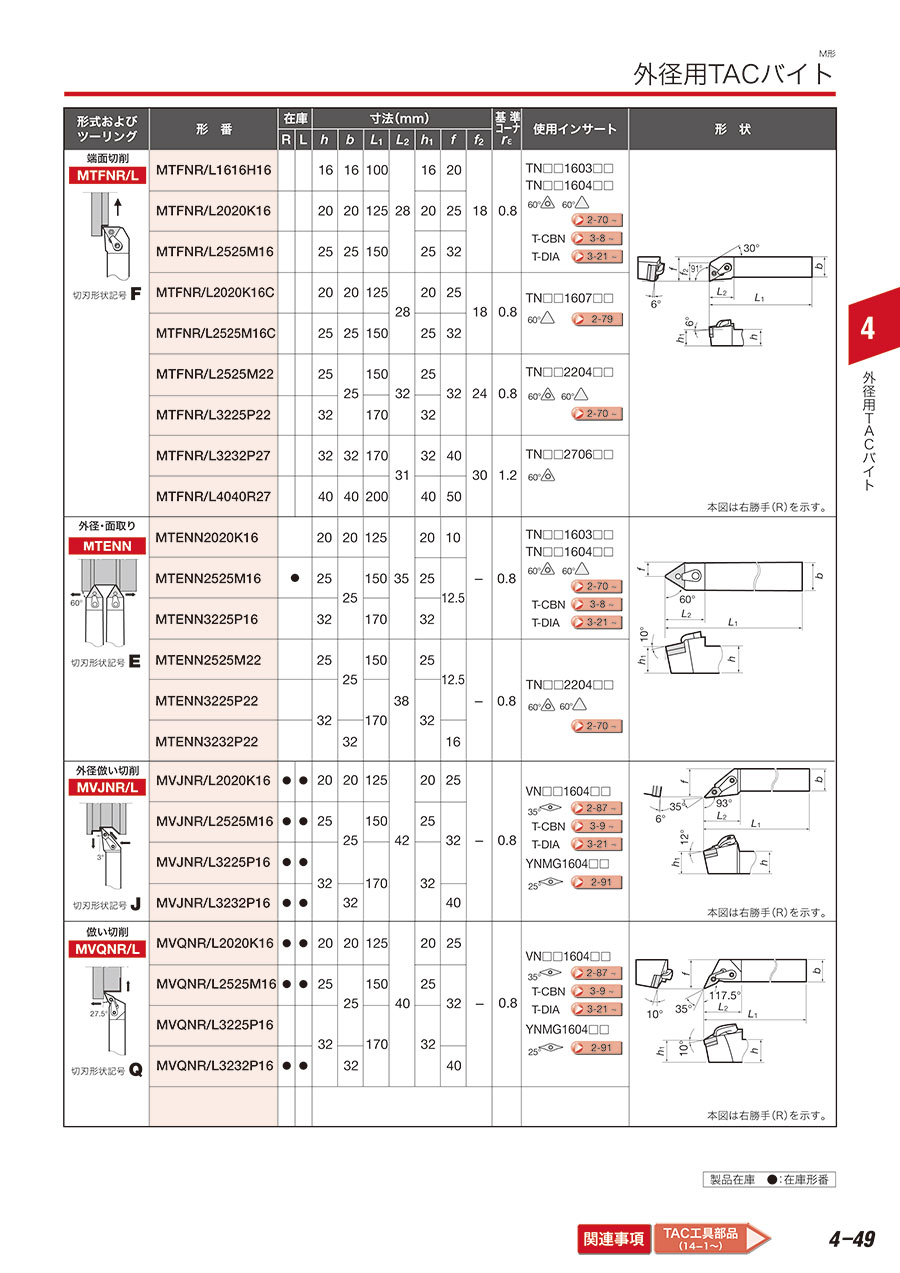

外形図

型番リスト

表示件数
  • 1
    • 型番
    MTENN2525M16
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,760円
    ( 12,936円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ロックピン方式とクランプオン方式を併用させた、マルチクランプ方式。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    M形 外径用TACバイト マルチクランプ式 MTENNの型番MTENN2525M16のページです。 型番MTENN2525M16に関する仕様情報を記載しております。
