内径加工用バイト MWLNR／L形
- 通常単価(税別)
- 26,503円～46,437円
- 税込単価
- 29,153円～51,081円
マルチクランプ式 内径加工用工具 アプローチ角：95° ネガタイプインサート使用。【特長】・経済的なネ...
詳細を確認- ホルダ本体には、チップは付属しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
マルチクランプ式でネガタイプインサートを使用したアプローチ角95度の内径加工用工具
外形図
ネガ・マルチクランプ式 MWLNR/L（※本図は右勝手Rを示す）
鋼シャンク
| 形番 | 最小 加工径 φDm | 寸法(mm) | 基準 コーナ rε | 使用 インサート | ロックピン | 押え金 | 締付けねじ | 敷金 | ロックピン 用スパナ | 押え金用 スパナ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φDs | f | L1 | L2 | h | b | α | |||||||||||
| S25R-MWLNR/L08 | 32 | 25 | 17 | 200 | 40 | 23 | 22.5 | 12° | 0.8 | WN□□ | 0804□□ | MLP44 | MCPM-6 | MCS 520-2.5 | - | P-2.5F | P-2.5 |
| S32S-MWLNR/L08 | 44 | 32 | 22 | 250 | 50 | 30 | 29.5 | 10° | MLP46 | MSW -432BR/L | |||||||
| S40T-MWLNR/L08 | 54 | 40 | 27 | 300 | 60 | 37 | 37.5 | ||||||||||
| S50U-MWLNR/L08 | 70 | 50 | 35 | 350 | 75 | 47 | 47.5 | ||||||||||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,503円 ( 29,153円 ) | 1日目 |
26,503円 ( 29,153円 ) | 1日目 |
32,268円 ( 35,495円 ) | 1日目 |
32,268円 ( 35,495円 ) | 1日目 |
37,893円 ( 41,682円 ) | 1日目 |
37,893円 ( 41,682円 ) | 1日目 |
46,437円 ( 51,081円 ) | 1日目 |
46,437円 ( 51,081円 ) | 1日目 |
詳細情報
基本情報
マルチクランプ式 内径加工用工具 アプローチ角：95° ネガタイプインサート使用。
【特長】
・経済的なネガタイプインサートを使用。
・偏心ピンと押え金のマルチクランプで高いインサート保持力を発揮。
【用途】
・内径加工用。
ご注意
- ホルダ本体には、チップは付属しておりません。

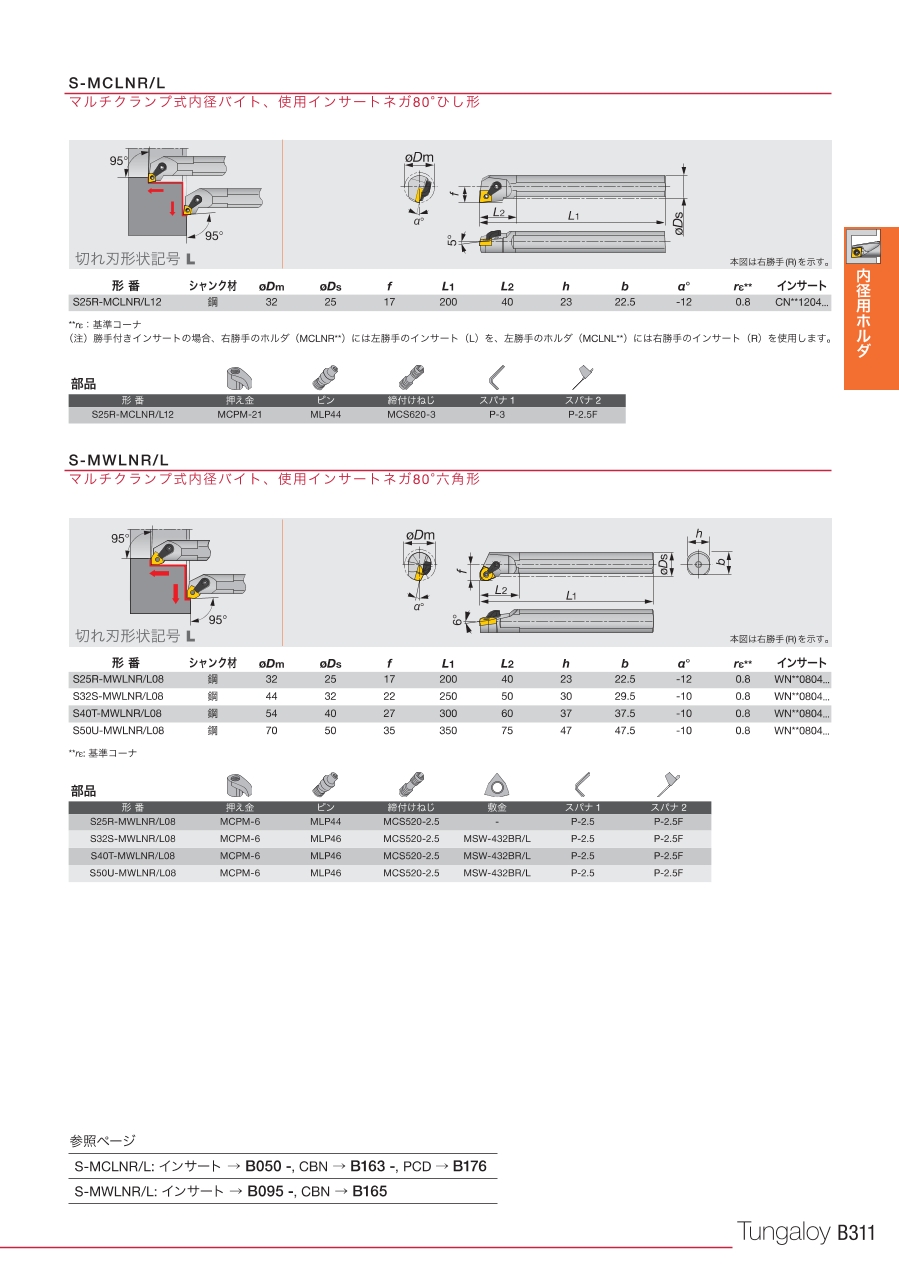

カタログ
