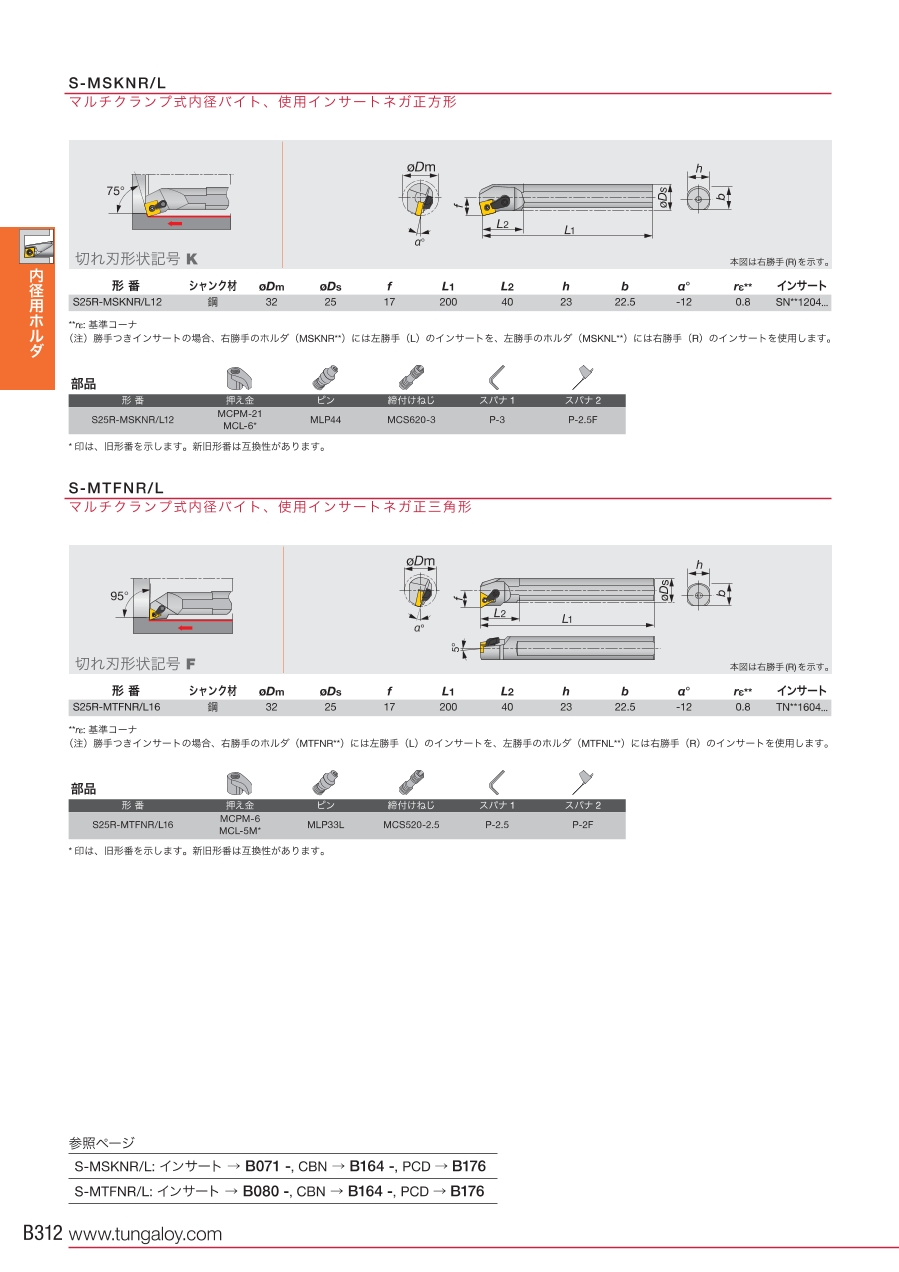

S-MTFNR/Lの寸法図
本図は右勝手(R)を示す。

S-MTFNR/Lの使用イメージ
| 形番 | シャンク材 | φDm | φDs | f | L1 | L2 | h | b | α° | rε** | インサート |
|---|---|---|---|---|---|---|---|---|---|---|---|
| S25R-MTFNR/L16 | 鋼 | 32 | 25 | 17 | 200 | 40 | 23 | 22.5 | -12 | 0.8 | TN**1604... |
単位:mm
**rε:基準コーナ
(注)勝手つきインサートの場合、右勝手のホルダ(MTFNR**)には左勝手(L)のインサートを、左勝手のホルダ(MTFNL**)には右勝手(R)のインサートを使用します。
