タンガロイ

J-シリーズJ形/外径切削 スクリューオン式 JSXGR/L

J-シリーズJ形/外径切削 スクリューオン式 JSXGR/L
通常単価(税別)
8,459円～12,218円
税込単価
9,305円～13,440円
通常出荷日：在庫品1日目～1日目一部当日出荷可能

両トルクスで背面からの操作が可能なスクリューオン式タイプの外径用ホルダ。【特長】・小型旋盤用前挽き、裏...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
詳細を確認

よく一緒に見られています

J-シリーズJ形/外径切削 スクリューオン式 JSXBR/L

タンガロイ

J-シリーズJ形/外径切削 スクリューオン式 JSXBR/L
通常価格(税別)： 8,405円 (税込価格：9,246円)

通常出荷日：1 日目

よく一緒に見られています

J-シリーズJ形/外径切削 スクリューオン式 JS-TBL3

タンガロイ

J-シリーズJ形/外径切削 スクリューオン式 JS-TBL3
通常価格(税別)： 16,946円 (税込価格：18,641円)

通常出荷日：1 日目

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

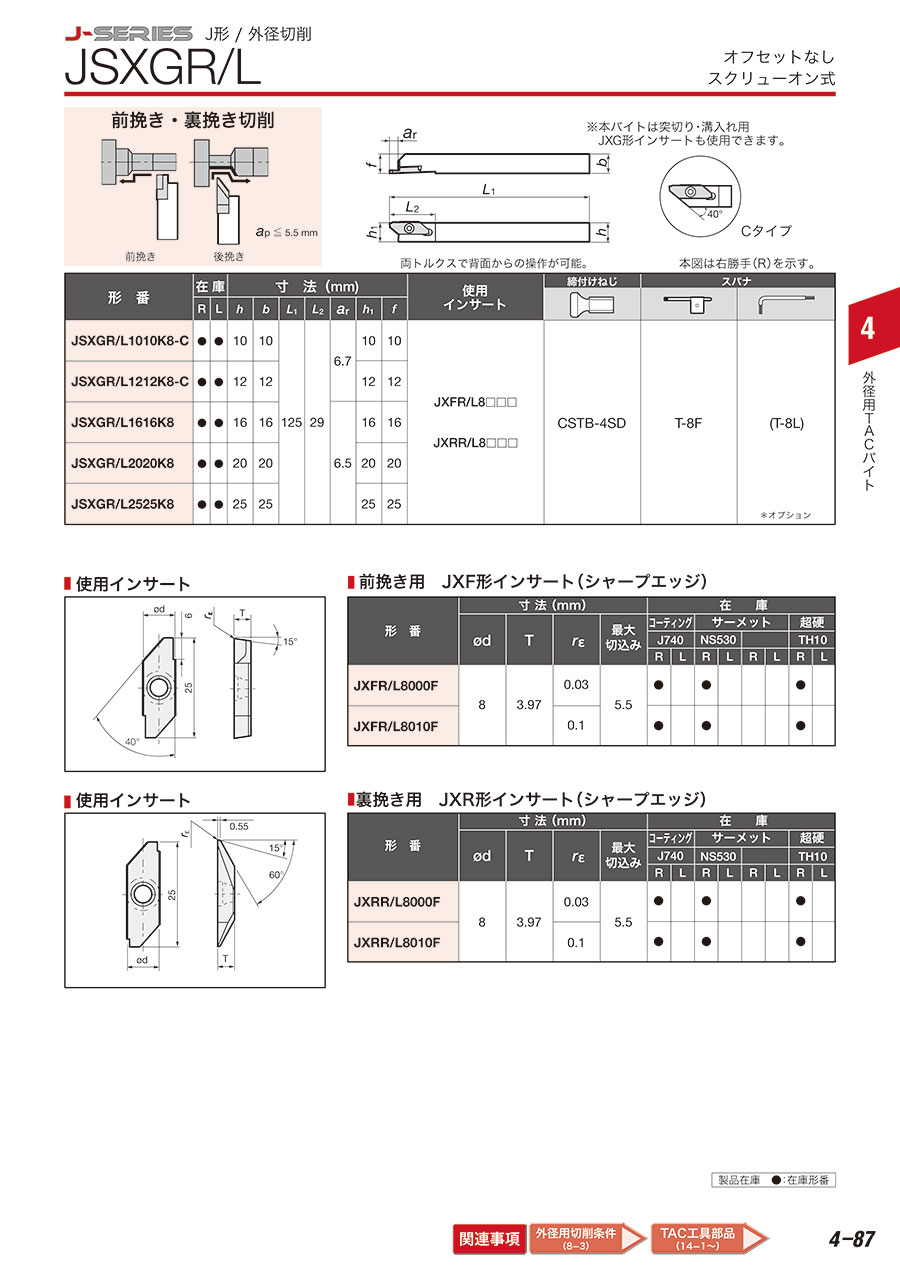

商品情報

外形図

J-シリーズJ形/外径切削 スクリューオン式 JSXGR/L 外形図1

前挽き・裏挽き切削

J-シリーズJ形/外径切削 スクリューオン式 JSXGR/L 外形図2

両トルクスで背面からの操作が可能
2コーナタイプ

J-シリーズJ形/外径切削 スクリューオン式 JSXGR/L 外形図3

外径溝入れ

J-シリーズJ形/外径切削 スクリューオン式 JSXGR/L 外形図4

Cタイプ

  • オフセットなし
  • 本図は右勝手（R）を示す。
※本バイトは突切り・溝入れ用JXG形インサート、前挽き用JXF・裏挽き用JXRインサートにも仕様できます。

選定サポート情報

外径用TACバイトの構造と特長

  • 形式と特長
J-シリーズJ形/外径切削 スクリューオン式 JSXGR/L 選定サポート関連画像

型番リスト

表示件数
  • 1
    • 型番
    JSXGL1010K8-C
    JSXGL1212K8-C
    JSXGL1616K8
    JSXGL2020K8
    JSXGL2525K8
    JSXGR1010K8-C
    JSXGR1212K8-C
    JSXGR1616K8
    JSXGR2020K8
    JSXGR2525K8

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    適合チップ

    シャンク断面H/B

    		最小発注数量
    左
    10
    10
    350-5626
    JXFL8□□、JXRL8□□
    10
    1個
    左
    12
    12
    350-5634
    JXFL8□□、JXRL8□□
    12
    1個
    左
    16
    16
    350-5642
    JXFL8□□、JXRL8□□
    16
    1個
    左
    20
    20
    350-5651
    JXFL8□□、JXRL8□□
    20
    1個
    左
    25
    25
    350-5669
    JXFL8□□、JXRL8□□
    25
    1個
    右
    10
    10
    350-5677
    JXFR8□□、JXRR8□□
    10
    1個
    右
    12
    12
    350-5685
    JXFR8□□、JXRR8□□
    12
    1個
    右
    16
    16
    350-5693
    JXFR8□□、JXRR8□□
    16
    1個
    右
    20
    20
    350-5707
    JXFR8□□、JXRR8□□
    20
    1個
    右
    25
    25
    350-5715
    JXFR8□□、JXRR8□□
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,807円
    ( 9,688円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,765円
    ( 9,642円 )
    在庫品1日目当日出荷可能
    10,298円
    ( 11,328円 )
    1日目
    12,194円
    ( 13,413円 )
    1日目
    8,807円
    ( 9,688円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,765円
    ( 9,642円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    12,218円
    ( 13,440円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    両トルクスで背面からの操作が可能なスクリューオン式タイプの外径用ホルダ。
    【特長】
    ・小型旋盤用前挽き、裏挽き：使用インサートJXFR／L8**またはJXRR／L8**。
    ・外径溝入れ：使用インサートJXGR／L8**。
    ・注意：「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    ・注意：「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    【用途】
    ・前挽き・裏挽き切削および外径溝入れ用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
