タンガロイ

スクリューオン式外径加工用バイト JSVL2PR/L

スクリューオン式外径加工用バイト JSVL2PR/L
通常単価(税別)
8,230円～8,904円
税込単価
9,053円～9,794円
通常出荷日：1日目

アプローチ角95°のスクリューオン式外径用ホルダ。【特長】・倣い切削用。・クランプ形状：スクリューオン...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
未確定：候補が18型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

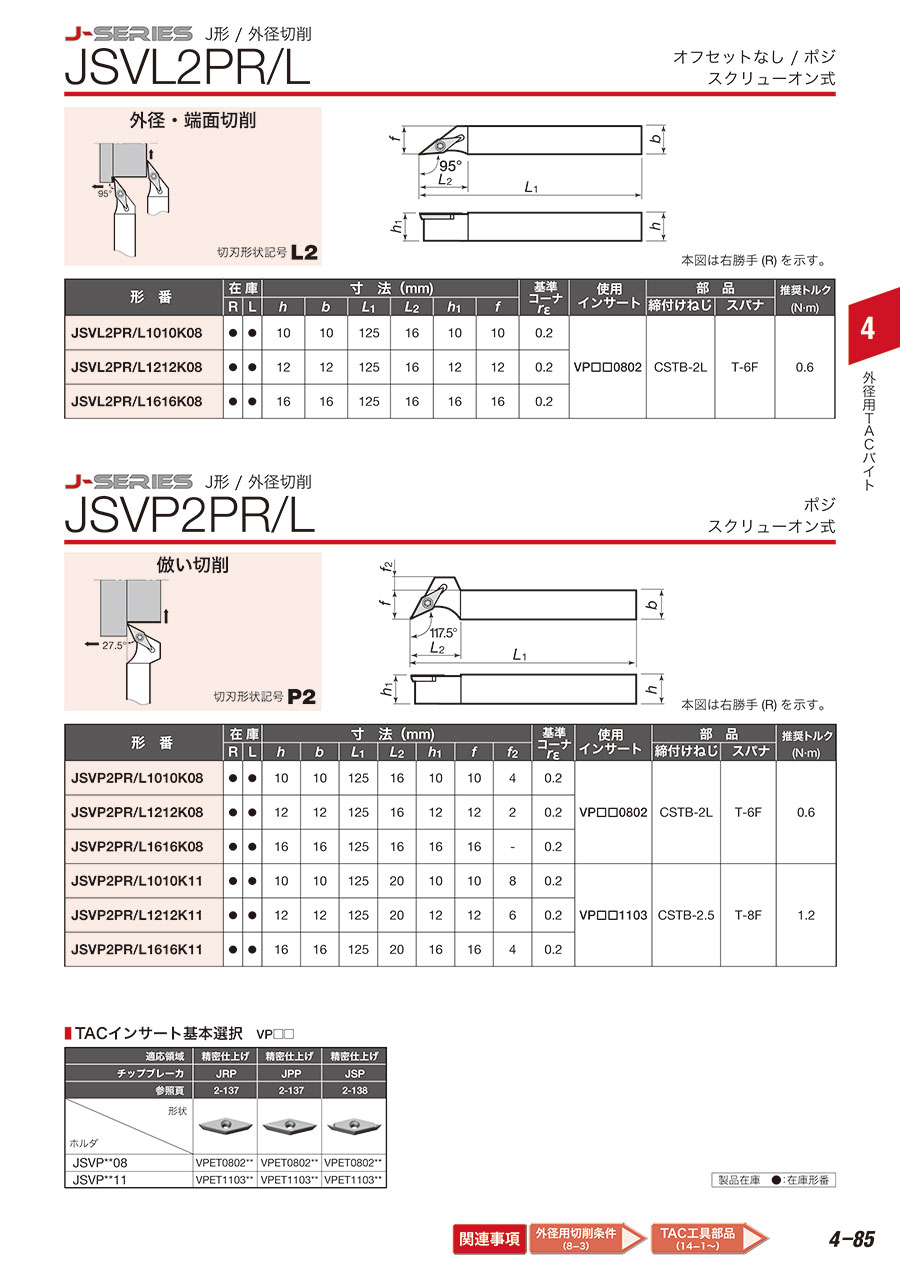

外形図

スクリューオン式外径加工用バイト JSVL2PR/L 外形図1

切刃形状：L2

スクリューオン式外径加工用バイト JSVL2PR/L 外形図2

オフセットなし
本図は右勝手（R）を示す

選定サポート情報

外径用TACバイトの構造と特長

  • 形式と特長
スクリューオン式外径加工用バイト JSVL2PR/L 選定サポート関連画像

型番リスト

表示件数
  • 1
    • 型番
    JSVL2PL1010K08
    JSVL2PL1010X08
    JSVL2PL1212F08
    JSVL2PL1212F11
    JSVL2PL1212K08
    JSVL2PL1212X08
    JSVL2PL1212X11
    JSVL2PL1616K08
    JSVL2PL1616X08
    JSVL2PL1616X11
    JSVL2PR1010K08
    JSVL2PR1010X08
    JSVL2PR1212F08
    JSVL2PR1212F11
    JSVL2PR1212X08
    JSVL2PR1212X11
    JSVL2PR1616X08
    JSVL2PR1616X11

    適合チップ逃げ角

    適合チップ切れ刃長

    勝手

    切込み角

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    シャンク材質

    CADデータ有無

    (2D/3D)

    適合チップ

    スパナ

    推奨締付けトルク

    (N・ｍ)

    シャンク断面H/B

    		RoHS?最小発注数量
    ポジ11°（P）
    08
    左
    L：95°（オフセットあり）
    10
    10
    125
    鋼
    -
    VP□□0802□□
    T-6F
    0.6
    10
    -
    1個
    ポジ11°（P）
    08
    左
    L：95°（オフセットあり）
    10
    10
    120
    鋼
    2D／3D
    VP□□0802□□
    T-6F
    0.6
    10
    -
    1個
    ポジ11°（P）
    08
    左
    L：95°（オフセットあり）
    12
    12
    85
    鋼
    2D／3D
    VP□□0802□□
    T-6F
    0.6
    12
    -
    1個
    ポジ11°（P）
    11
    左
    L：95°（オフセットあり）
    12
    12
    85
    鋼
    2D／3D
    VP□□1103□□
    T-8F
    1.2
    12
    10
    1個
    ポジ11°（P）
    08
    左
    L：95°（オフセットあり）
    12
    12
    125
    鋼
    -
    VP□□0802□□
    T-6F
    0.6
    12
    -
    1個
    ポジ11°（P）
    08
    左
    L：95°（オフセットあり）
    12
    12
    120
    鋼
    2D／3D
    VP□□0802□□
    T-6F
    0.6
    12
    10
    1個
    ポジ11°（P）
    11
    左
    L：95°（オフセットあり）
    12
    12
    120
    鋼
    2D／3D
    VP□□1103□□
    T-8F
    1.2
    12
    10
    1個
    ポジ11°（P）
    08
    左
    L：95°（オフセットあり）
    16
    16
    125
    鋼
    -
    VP□□0802□□
    T-6F
    0.6
    16
    -
    1個
    ポジ11°（P）
    08
    左
    L：95°（オフセットあり）
    16
    16
    120
    鋼
    2D／3D
    VP□□0802□□
    T-6F
    0.6
    16
    10
    1個
    ポジ11°（P）
    11
    左
    L：95°（オフセットあり）
    16
    16
    120
    鋼
    2D／3D
    VP□□1103□□
    T-8F
    1.2
    16
    10
    1個
    ポジ11°（P）
    08
    右
    L：95°（オフセットあり）
    10
    10
    125
    鋼
    -
    VP□□0802□□
    T-6F
    0.6
    10
    -
    1個
    ポジ11°（P）
    08
    右
    L：95°（オフセットあり）
    10
    10
    120
    鋼
    2D／3D
    VP□□0802□□
    T-6F
    0.6
    10
    -
    1個
    ポジ11°（P）
    08
    右
    L：95°（オフセットあり）
    12
    12
    85
    鋼
    2D／3D
    VP□□0802□□
    T-6F
    0.6
    12
    -
    1個
    ポジ11°（P）
    11
    右
    L：95°（オフセットあり）
    12
    12
    85
    鋼
    2D／3D
    VP□□1103□□
    T-8F
    1.2
    12
    10
    1個
    ポジ11°（P）
    08
    右
    L：95°（オフセットあり）
    12
    12
    120
    鋼
    2D／3D
    VP□□0802□□
    T-6F
    0.6
    12
    10
    1個
    ポジ11°（P）
    11
    右
    L：95°（オフセットあり）
    12
    12
    120
    鋼
    2D／3D
    VP□□1103□□
    T-8F
    1.2
    12
    10
    1個
    ポジ11°（P）
    08
    右
    L：95°（オフセットあり）
    16
    16
    120
    鋼
    2D／3D
    VP□□0802□□
    T-6F
    0.6
    16
    -
    1個
    ポジ11°（P）
    11
    右
    L：95°（オフセットあり）
    16
    16
    120
    鋼
    2D／3D
    VP□□1103□□
    T-8F
    1.2
    16
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,807円
    ( 9,688円 )
    1日目
    8,807円
    ( 9,688円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,545円
    ( 9,400円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,904円
    ( 9,794円 )
    1日目
    8,765円
    ( 9,642円 )
    1日目
    8,765円
    ( 9,642円 )
    1日目
    8,230円
    ( 9,053円 )
    1日目
    8,807円
    ( 9,688円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,405円
    ( 9,246円 )
    1日目
    8,765円
    ( 9,642円 )
    1日目
    8,765円
    ( 9,642円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    アプローチ角95°のスクリューオン式外径用ホルダ。
    【特長】
    ・倣い切削用。
    ・クランプ形状：スクリューオン。
    ・※「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    ・※「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
