タンガロイ

スクリューオン式外径加工用バイト JSVJ2BR/L

スクリューオン式外径加工用バイト JSVJ2BR/L
通常単価(税別)
8,405円～8,824円
税込単価
9,246円～9,706円
通常出荷日：1日目

アプローチ角93°のスクリューオン式外径用ホルダ。【特長】・外径・倣い切削用。・※「3D-Light」...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

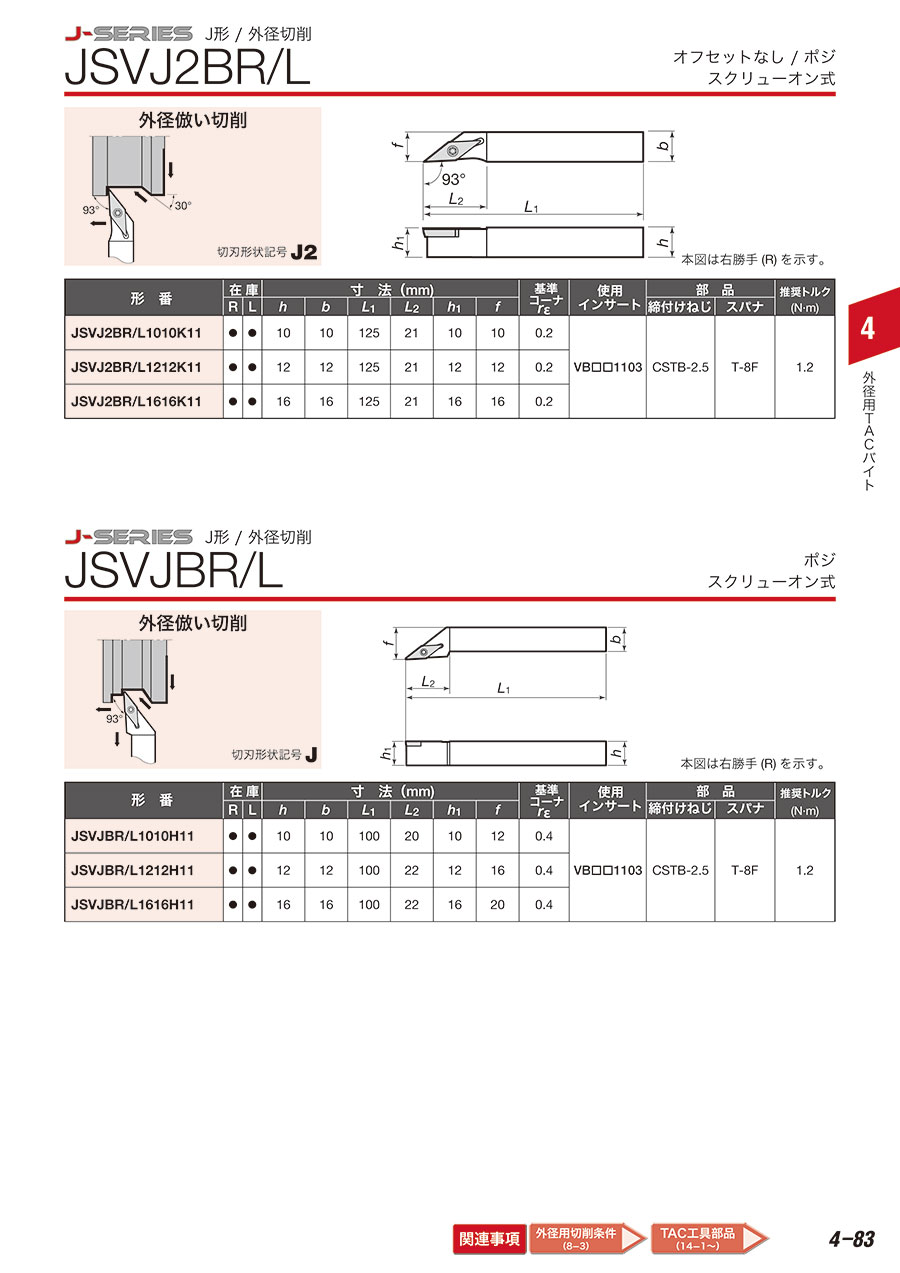

外形図

スクリューオン式外径加工用バイト 高圧クーラントノズル付 JSVJ2BR/L 外形図1

切刃形状記号：J2

スクリューオン式外径加工用バイト 高圧クーラントノズル付 JSVJ2BR/L 外形図2

オフセットなし
本図は右勝手（R）を示す

選定サポート情報

外径用TACバイトの構造と特長

  • 形式と特長
スクリューオン式外径加工用バイト 高圧クーラントノズル付 JSVJ2BR/L 選定サポート関連画像

型番リスト

表示件数
  • 1
    • 型番
    JSVJ2BL1010X11
    JSVJ2BL1212F11
    JSVJ2BL1212X11
    JSVJ2BL1616X11
    JSVJ2BR1010X11
    JSVJ2BR1212F11
    JSVJ2BR1212X11
    JSVJ2BR1616X11

    適合チップ逃げ角

    適合チップ切れ刃長

    勝手

    切込み角

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    シャンク材質

    CADデータ有無

    (2D/3D)

    適合チップ

    シャンク断面H/B

    		RoHS?最小発注数量
    ポジ5°（B）
    11
    左
    J：93°（オフセットあり）
    10
    10
    120
    鋼
    2D／3D
    VB□□1103□□
    10
    -
    1個
    ポジ5°（B）
    11
    左
    J：93°（オフセットあり）
    12
    12
    85
    鋼
    2D／3D
    VB□□1103□□
    12
    -
    1個
    ポジ5°（B）
    11
    左
    J：93°（オフセットあり）
    12
    12
    120
    鋼
    2D／3D
    VB□□1103□□
    12
    -
    1個
    ポジ5°（B）
    11
    左
    J：93°（オフセットあり）
    16
    16
    120
    鋼
    2D／3D
    VB□□1103□□
    16
    -
    1個
    ポジ5°（B）
    11
    右
    J：93°（オフセットあり）
    10
    10
    120
    鋼
    2D／3D
    VB□□1103□□
    10
    -
    1個
    ポジ5°（B）
    11
    右
    J：93°（オフセットあり）
    12
    12
    85
    鋼
    2D／3D
    VB□□1103□□
    12
    -
    1個
    ポジ5°（B）
    11
    右
    J：93°（オフセットあり）
    12
    12
    120
    鋼
    2D／3D
    VB□□1103□□
    12
    -
    1個
    ポジ5°（B）
    11
    右
    J：93°（オフセットあり）
    16
    16
    120
    鋼
    2D／3D
    VB□□1103□□
    16
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,824円
    ( 9,706円 )
    1日目
    8,405円
    ( 9,246円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,765円
    ( 9,642円 )
    1日目
    8,824円
    ( 9,706円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,459円
    ( 9,305円 )
    1日目
    8,765円
    ( 9,642円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    アプローチ角93°のスクリューオン式外径用ホルダ。
    【特長】
    ・外径・倣い切削用。
    ・※「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    ・※「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
