タンガロイ

J-シリーズJ形/外径切削 スクリューオン式 JS-SDUCL

J-シリーズJ形/外径切削 スクリューオン式 JS-SDUCL
通常単価(税別)
16,946円～17,529円
税込単価
18,641円～19,282円
通常出荷日：1日目

アプローチ角93°のスクリューオン式外径用ホルダ。【特長】・適用チップ逃げ角種類：ポジ。・クランプ形状...

詳細を確認
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

小型旋盤用工具 J-シリーズJT形／外径切削 スクリューオン式バイト JSDJCR／L

タンガロイ

小型旋盤用工具 J-シリーズJT形／外径切削 スクリューオン式バイト JSDJCR／L
通常価格(税別)： 8,459円 (税込価格：9,305円)

通常出荷日：1 日目 ～

よく一緒に見られています

J-シリーズJ形/外径切削 スクリューオン式 JSXGR/L

タンガロイ

J-シリーズJ形/外径切削 スクリューオン式 JSXGR/L
通常価格(税別)： 8,459円 (税込価格：9,305円)

通常出荷日：在庫品1日目

未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

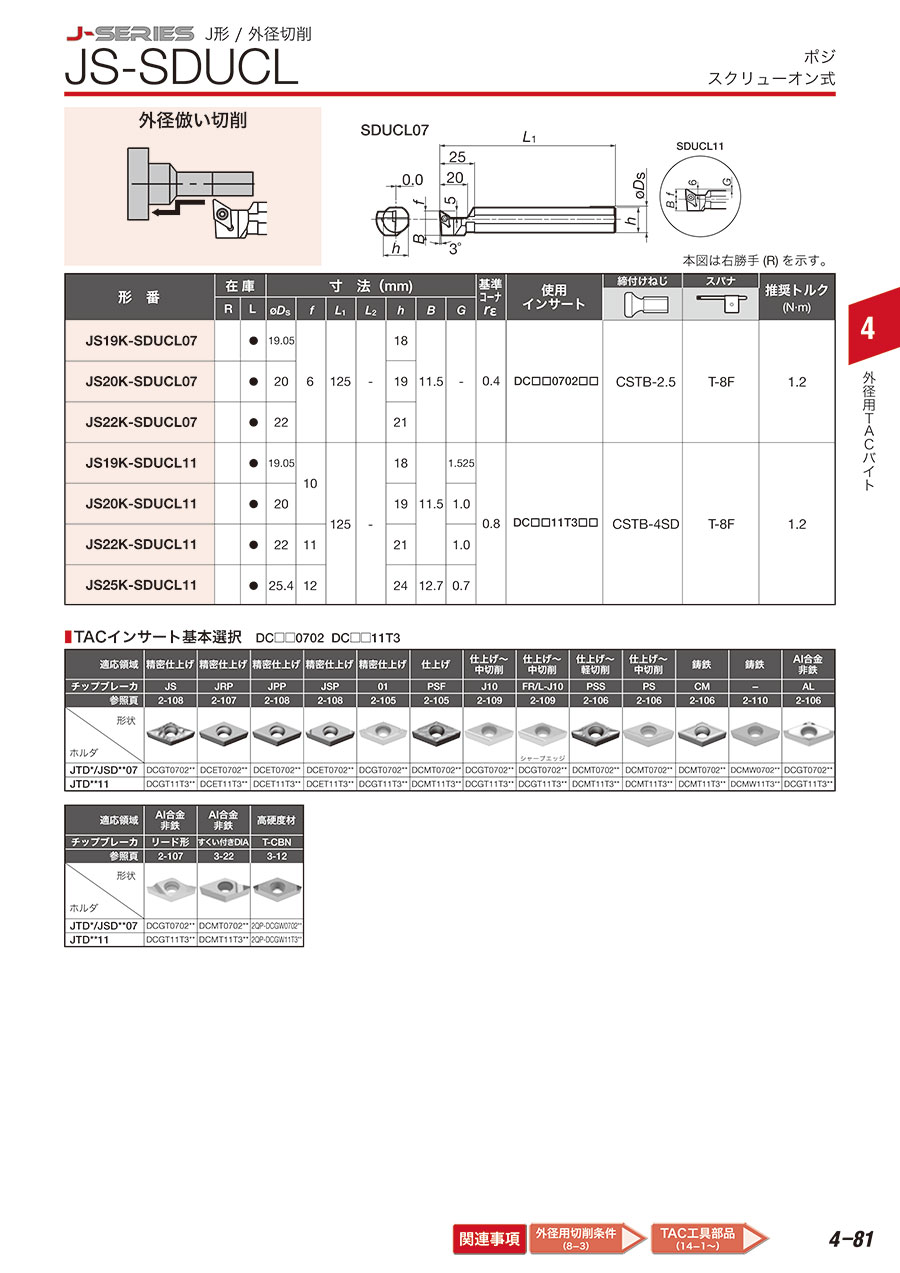

J-シリーズJ形/外径切削 スクリューオン式 JS-SDUCL 外形図1

切刃形状記号：U

J-シリーズJ形/外径切削 スクリューオン式 JS-SDUCL 外形図2

本図は左勝手（L）を示す

選定サポート情報

外径用TACバイトの構造と特長

  • 形式と特長
J-シリーズJ形/外径切削 スクリューオン式 JS-SDUCL 選定サポート関連画像

型番リスト

表示件数
  • 1
    • 型番
    JS19K-SDUCL07
    JS19K-SDUCL11
    JS20K-SDUCL07
    JS20K-SDUCL11
    JS22K-SDUCL07
    JS22K-SDUCL11
    JS25K-SDUCL11

    適合チップ切れ刃長

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    CADデータ有無

    (2D/3D)

    適合チップ

    基準コーナーR（ノーズR）

    シャンク断面H/B

    		最小発注数量
    07
    18
    18
    349-9341
    2D／3D
    DC□□0702□□
    0.4
    18
    1個
    11
    18
    18
    349-9359
    2D
    DC□□11T3□□
    0.8
    18
    1個
    07
    19
    19
    349-9391
    2D
    DC□□0702□□
    0.4
    19
    1個
    11
    19
    19
    349-9405
    2D／3D
    DC□□11T3□□
    0.8
    19
    1個
    07
    21
    21
    349-9448
    2D
    DC□□0702□□
    0.4
    21
    1個
    11
    21
    21
    349-9456
    2D／3D
    DC□□11T3□□
    0.8
    21
    1個
    11
    24
    24
    349-9499
    2D／3D
    DC□□11T3□□
    0.8
    24
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    16,946円
    ( 18,641円 )
    1日目
    16,946円
    ( 18,641円 )
    1日目
    16,946円
    ( 18,641円 )
    1日目
    16,946円
    ( 18,641円 )
    1日目
    16,946円
    ( 18,641円 )
    1日目
    16,946円
    ( 18,641円 )
    1日目
    17,529円
    ( 19,282円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    アプローチ角93°のスクリューオン式外径用ホルダ。
    【特長】
    ・適用チップ逃げ角種類：ポジ。
    ・クランプ形状：スクリューオン。

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    J-シリーズJ形/外径切削 スクリューオン式 JS-SDUCLのレビュー
    5平均満足度：5.01件のレビュー
    当社、製品加工時に使っています
    5
    満足度：5.02020/07/15
    当社、自動旋盤で金属製の部品を加工する際に使用しています。タンガロイ製のチップを使っているのでホルダーもメーカーをそろえ...もっと読む
