タンガロイ

H形 外径用TACバイト 引き込みピン式 HSRNR/L

H形 外径用TACバイト 引き込みピン式 HSRNR/L
通常単価(税別)
37,020円～56,294円
税込単価
40,722円～61,923円
通常出荷日：1日目

引き込みピン式のホルダ。【特長】・アプローチ角：75°。・使用インサート：ネガ、正方形。【用途】・外径...

詳細を確認
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

E形 外径用TACバイト 備心ピン式 ESDNR

タンガロイ

E形 外径用TACバイト 備心ピン式 ESDNR
通常価格(税別)： 6,527円 (税込価格：7,180円)

通常出荷日：1 日目

よく一緒に見られています

C形 外径用TACバイト クランプオン式 CTGPR/L

タンガロイ

C形 外径用TACバイト クランプオン式 CTGPR/L
通常価格(税別)： 11,321円 (税込価格：12,453円)

通常出荷日：1 日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

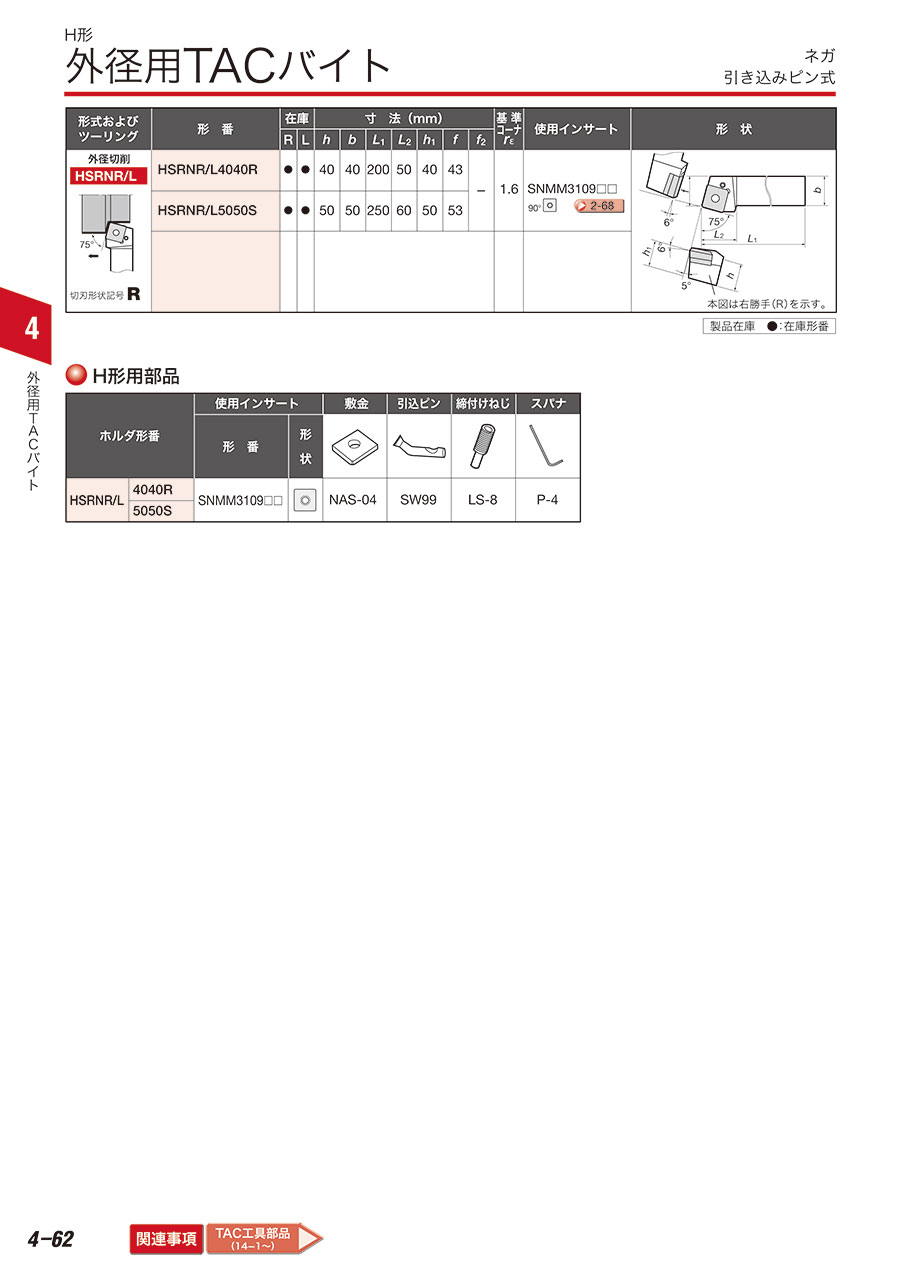

引き込みピン式ホルダ HSRNR／Lの仕様

HSRNR／Lの寸法図

HSRNR／Lの寸法図

HSRNR／Lの使用イメージ

HSRNR／Lの使用イメージ

本図は右勝手（R）を示す。

形番R／LhbL1L2h1fre
HSRNR4040RR40.040.0200.050.040.0043.001.60
HSRNL4040RL40.040.0200.050.040.0043.001.60
HSRNR5050SR50.050.0250.060.050.0053.001.60
HSRNL5050SL50.050.0250.060.050.0053.001.60

単位：mm

型番リスト

表示件数
  • 1
    • 型番
    HSRNL4040R
    HSRNL5050S
    HSRNR4040R
    HSRNR5050S

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    シャンク断面H/B

    		最小発注数量
    左
    40
    40
    200
    711-7493
    40
    1個
    左
    50
    50
    250
    711-8171
    50
    1個
    右
    40
    40
    200
    711-7507
    40
    1個
    右
    50
    50
    250
    711-8180
    50
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    37,020円
    ( 40,722円 )
    1日目
    56,294円
    ( 61,923円 )
    1日目
    37,020円
    ( 40,722円 )
    1日目
    56,294円
    ( 61,923円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    引き込みピン式のホルダ。
    【特長】
    ・アプローチ角：75°。
    ・使用インサート：ネガ、正方形。
    【用途】
    ・外径切削用。

    ご注意

    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    H形 外径用TACバイト 引き込みピン式 HSRNR/Lのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    H形 外径用TACバイト 引き込みピン式 HSRNR/L
    E形 外径用TACバイト 備心ピン式 ESDNR
    S形 外径用TACバイト スクリューオン式 SVJCR／L
    S形 外径用TACバイト スクリューオン式 SDNCN
    S形 外径用TACバイト スクリューオン式 SDQCR／L
    S形 外径用TACバイト スクリューオン式 STACR/L
    メーカータンガロイタンガロイタンガロイタンガロイタンガロイタンガロイ
    通常価格37,020円-6,527円 -11,834円 -10,317円 -10,298円 -11,834円
    通常出荷日1日目1日目在庫品1日目〜1日目〜1日目1日目
    加工用途外径外径 / 面取り外径 / 倣い外径 / 倣い外径 / 倣い外径
    適合チップ形状S（四角形）S（四角形）V（35°ひし形）D（55°ひし形）D（55°ひし形）T（三角形）
    適合チップ逃げ角ネガ0°（N）ネガ0°（N）ポジ7°（C）ポジ7°（C）ポジ7°（C）ポジ7°（C）
    適合チップ切れ刃長310916111116
    切込み角R：75°（オフセットあり）D：45°（オフセットなし）J：93°（オフセットあり）N：63°（オフセットなし）ISO規格外A：90°（オフセットなし）
