タンガロイ

外径溝入れ加工用バイト TGTS形

外径溝入れ加工用バイト TGTS形
通常単価(税別)
13,437円～13,833円
税込単価
14,781円～15,216円
通常出荷日：在庫品1日目～1日目一部当日出荷可能

クランプオン式 外径浅溝入れ加工用工具 溝幅：1.25～4.5mm。【特長】・経済的な3コーナタイプイ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

自動盤用突切りバイト JSXXR/L

タンガロイ

自動盤用突切りバイト JSXXR/L
通常価格(税別)： 11,753円 (税込価格：12,928円)

通常出荷日：1 日目 ～

よく一緒に見られています

外径溝入れ加工用バイト TungCut CTER/L形

タンガロイ

外径溝入れ加工用バイト TungCut CTER/L形
通常価格(税別)： 11,974円 (税込価格：13,171円)

通常出荷日：1 日目

未確定：候補が16型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

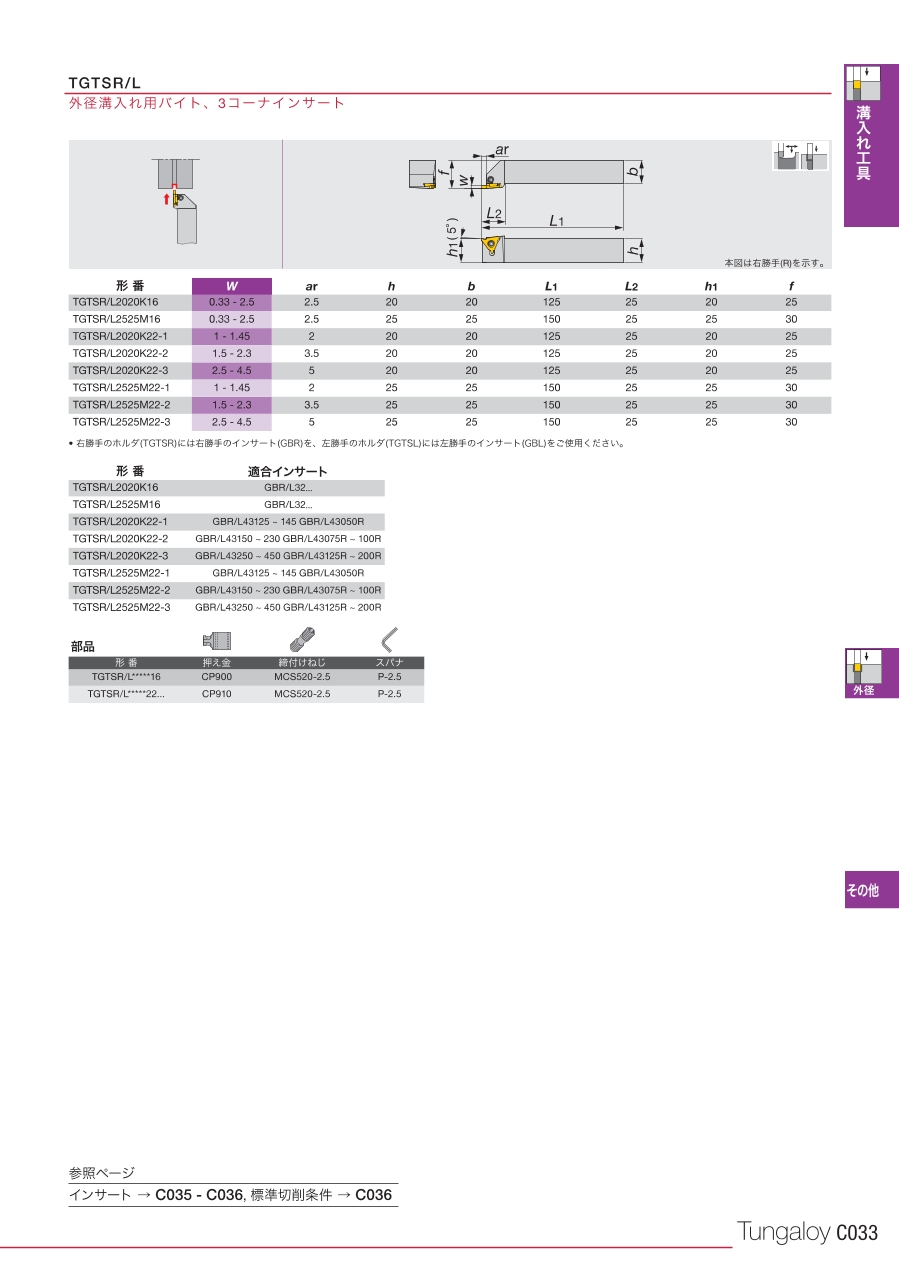

外形図

3コーナTGTS・TGTT形バイト TGTS

寸法図

寸法図

寸法図

寸法

溝幅範囲
(mm)		最大溝深さ
(mm)		形番適合チップ寸法(mm)抻え金締付ねじスパナ
hbL1L2h1fa
0.33～2.52.5TGTSR/L2020K16GBR/L32□□□20201252520252.8CP900MCS520-2.5P-2.5
0.33～2.52.5TGTSR/L2525M16GBR/L32□□□25251502525202.8
1.0～1.452TGTSR/L2020K22-1GBR/L43125～145
GBR/L43050R		20201252520252.5CP910
1.5～2.33.5TGTSR/L202K22-2GBR/L43150～230
GBR/L43075R～100R		20201252520254.1
2.5～4.55TGTSR/L2020K22-3GBR/L43250～450
GBR/L43125R～200R		20201252520255.4
1.0～1.452TGTSR/L2525M22-1GBR/L43125～145
GBR/L43050R		25251502525302.5
1.5～2.33.5TGTSR/L2525M22-2GBR/L43150～230
GBR/L43075R～100R		25251502525304.1
2.5～4.55TGTSR/L2525M22-3GBR/L43250～450
GBR/L43125R～200R		25251502525305.4

型番リスト

表示件数
  • 1
    • 型番
    TGTSL2020K16
    TGTSL2020K22-1
    TGTSL2020K22-2
    TGTSL2020K22-3
    TGTSL2525M16
    TGTSL2525M22-1
    TGTSL2525M22-2
    TGTSL2525M22-3
    TGTSR2020K16
    TGTSR2020K22-1
    TGTSR2020K22-2
    TGTSR2020K22-3
    TGTSR2525M16
    TGTSR2525M22-1
    TGTSR2525M22-2
    TGTSR2525M22-3

    適合刃幅

    (mm)

    最大溝深さ

    (mm)

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    CADデータ有無

    (2Ｄ/3Ｄ)

    刃先距離

    (mm)

    刃先高さ

    (mm)

    適合チップ

    クランプ駒

    		最小発注数量
    0.33～2.5
    2.5
    左
    20
    20
    125
    350-6746
    2D
    25
    20
    GBL32□□□
    CP900
    1個
    1～1.45
    2
    左
    20
    20
    125
    350-6754
    2D
    25
    20
    GBL43125～145、GBL43050R
    CP910
    1個
    1.5～2.3
    3.5
    左
    20
    20
    125
    350-6762
    2D
    25
    20
    GBL43150～230、GBL43075R～100R
    CP910
    1個
    2.5～4.5
    5
    左
    20
    20
    125
    350-6771
    2D／3D
    25
    20
    GBL43250～450、GBL43125R～200R
    CP910
    1個
    0.33～2.5
    2.5
    左
    25
    25
    150
    350-6789
    2D
    30
    25
    GBL32□□□
    CP900
    1個
    1～1.45
    2
    左
    25
    25
    150
    350-6797
    2D
    30
    25
    GBL43125～145、GBL43050R
    CP910
    1個
    1.5～2.3
    3.5
    左
    25
    25
    150
    350-6801
    2D
    30
    25
    GBL43150～230、GBL43075R～100R
    CP910
    1個
    2.5～4.5
    5
    左
    25
    25
    150
    350-6819
    2D
    30
    25
    GBL43250～450、GBL43125R～200R
    CP910
    1個
    0.33～2.5
    2.5
    右
    20
    20
    125
    350-6827
    2D
    25
    20
    GBR32□□□
    CP900
    1個
    1～1.45
    2
    右
    20
    20
    125
    350-6835
    2D
    25
    20
    GBR43125～145、GBR43050R
    CP910
    1個
    1.5～2.3
    3.5
    右
    20
    20
    125
    350-6843
    2D
    25
    20
    GBR43150～230、GBR43075R～100R
    CP910
    1個
    2.5～4.5
    5
    右
    20
    20
    125
    350-6851
    2D／3D
    25
    20
    GBR43250～450、GBR43125R～200R
    CP910
    1個
    0.33～2.5
    2.5
    右
    25
    25
    150
    350-6860
    2D
    30
    25
    GBR32□□□
    CP900
    1個
    1～1.45
    2
    右
    25
    25
    150
    350-6878
    2D／3D
    30
    25
    GBR43125～145、GBR43050R
    CP910
    1個
    1.5～2.3
    3.5
    右
    25
    25
    150
    350-6886
    2D／3D
    30
    25
    GBR43150～230、GBR43075R～100R
    CP910
    1個
    2.5～4.5
    5
    右
    25
    25
    150
    350-6894
    2D
    30
    25
    GBR43250～450、GBR43125R～200R
    CP910
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,437円
    ( 14,781円 )
    1日目
    13,437円
    ( 14,781円 )
    1日目
    13,437円
    ( 14,781円 )
    1日目
    13,437円
    ( 14,781円 )
    1日目
    13,807円
    ( 15,188円 )
    1日目
    13,807円
    ( 15,188円 )
    1日目
    13,807円
    ( 15,188円 )
    1日目
    13,807円
    ( 15,188円 )
    1日目
    13,437円
    ( 14,781円 )
    1日目
    13,437円
    ( 14,781円 )
    1日目
    13,437円
    ( 14,781円 )
    1日目
    13,437円
    ( 14,781円 )
    1日目
    13,833円
    ( 15,216円 )
    1日目
    13,807円
    ( 15,188円 )
    1日目
    13,807円
    ( 15,188円 )
    在庫品1日目当日出荷可能
    13,833円
    ( 15,216円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    クランプオン式 外径浅溝入れ加工用工具 溝幅：1.25～4.5mm。
    【特長】
    ・経済的な3コーナタイプインサートを採用。
    ・精密浅溝加工に最適。
    【用途】
    ・外径溝入れ加工用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
