タンガロイ

3コーナ SGT形バイト

3コーナ SGT形バイト
通常単価(税別)
24,236円～24,827円
税込単価
26,660円～27,310円
通常出荷日：1日目

S-SGTR／Lシリーズのバイト。【特長】・スクリューオンタイプ。・溝幅0.33～4.5mm。・注意：...

詳細を確認
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

内径溝入れ加工用バイト SNGR／L形

タンガロイ

内径溝入れ加工用バイト SNGR／L形
通常価格(税別)： 13,950円 (税込価格：15,345円)

通常出荷日：在庫品1日目

よく一緒に見られています

内径溝入れ加工用バイト CGXR／L形

タンガロイ

内径溝入れ加工用バイト CGXR／L形
通常価格(税別)： 25,920円 (税込価格：28,512円)

通常出荷日：1 日目 ～

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

内径溝入れ用バイト S-SGTR／Lの仕様

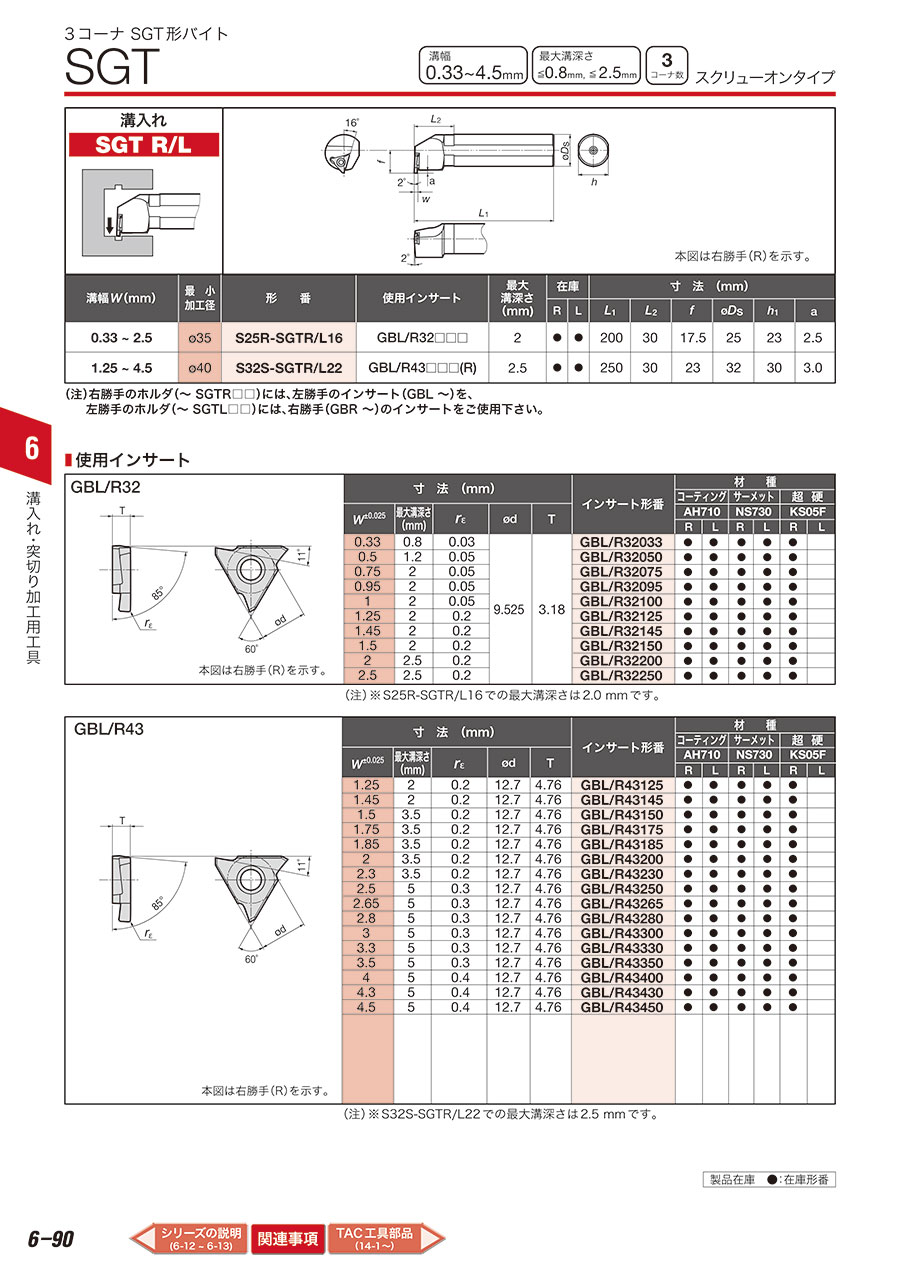

S-SGTR／Lの寸法図

S-SGTR／Lの寸法図

S-SGTR／Lの使用イメージ

S-SGTR／Lの使用イメージ

本図は右勝手（R）を示す。

形番R／LWDmarDsfL1L2hf2
S25R-SGTR16 R0.33-2.535.02.0025.017.50200.030.023.02.50
S25R-SGTL16 L0.33-2.535.02.0025.017.50200.030.023.02.50
S32S-SGTR22 R1.25-4.540.02.5032.023.00250.030.030.03.00
S32S-SGTL22 L1.25-4.540.02.5032.023.00250.030.030.03.00

単位：mm
※右勝手のホルダ（SGTR）には左勝手のインサート（GBL）を、左勝手のホルダ（SGTL）には右勝手のインサート（GBR）をご使用ください。

型番リスト

表示件数
  • 1
    • 型番
    S25R-SGTL16
    S25R-SGTR16
    S32S-SGTL22
    S32S-SGTR22

    適合刃幅

    (mm)

    最小加工径

    (mm)

    最大溝深さ

    (mm)

    勝手

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    トラスココード

    刃先距離

    適合チップ

    クランプねじ

    スパナ

    締付けトルク

    (N・ｍ)

    		最小発注数量
    0.33～2.5
    35
    2
    左
    25
    200
    23
    25
    349-9677
    17.5
    GBR32□□□
    CSTB-4S
    T-15F
    3.5
    1個
    0.33～2.5
    35
    2
    右
    25
    200
    23
    25
    349-9685
    17.5
    GBL32□□□
    CSTB-4S
    T-15F
    3.5
    1個
    1.25～4.5
    40
    2.5
    左
    32
    250
    30
    32
    349-9758
    23
    GBR43□□□(R)
    CSTB-5S
    T-20F
    5
    1個
    1.25～4.5
    40
    2.5
    右
    32
    250
    30
    32
    349-9766
    23
    GBL43□□□(R)
    CSTB-5S
    T-20F
    5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    24,236円
    ( 26,660円 )
    1日目
    24,236円
    ( 26,660円 )
    1日目
    24,827円
    ( 27,310円 )
    1日目
    24,827円
    ( 27,310円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    S-SGTR／Lシリーズのバイト。
    【特長】
    ・スクリューオンタイプ。
    ・溝幅0.33～4.5mm。
    ・注意：「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用。
    ・注意：「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用。
    【用途】
    ・溝入れ用。

    ご注意

    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
