外径溝入れ用バイト My-T FLEXシリーズ CGWS-FL
- 通常単価(税別)
- 22,781円～23,433円
- 税込単価
- 25,059円～25,776円
CGWSR／Lシリーズのバイト。【特長】・溝幅3.0～5.0mm。・縦形S。【用途】・外径溝入れ、旋削...
詳細を確認- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

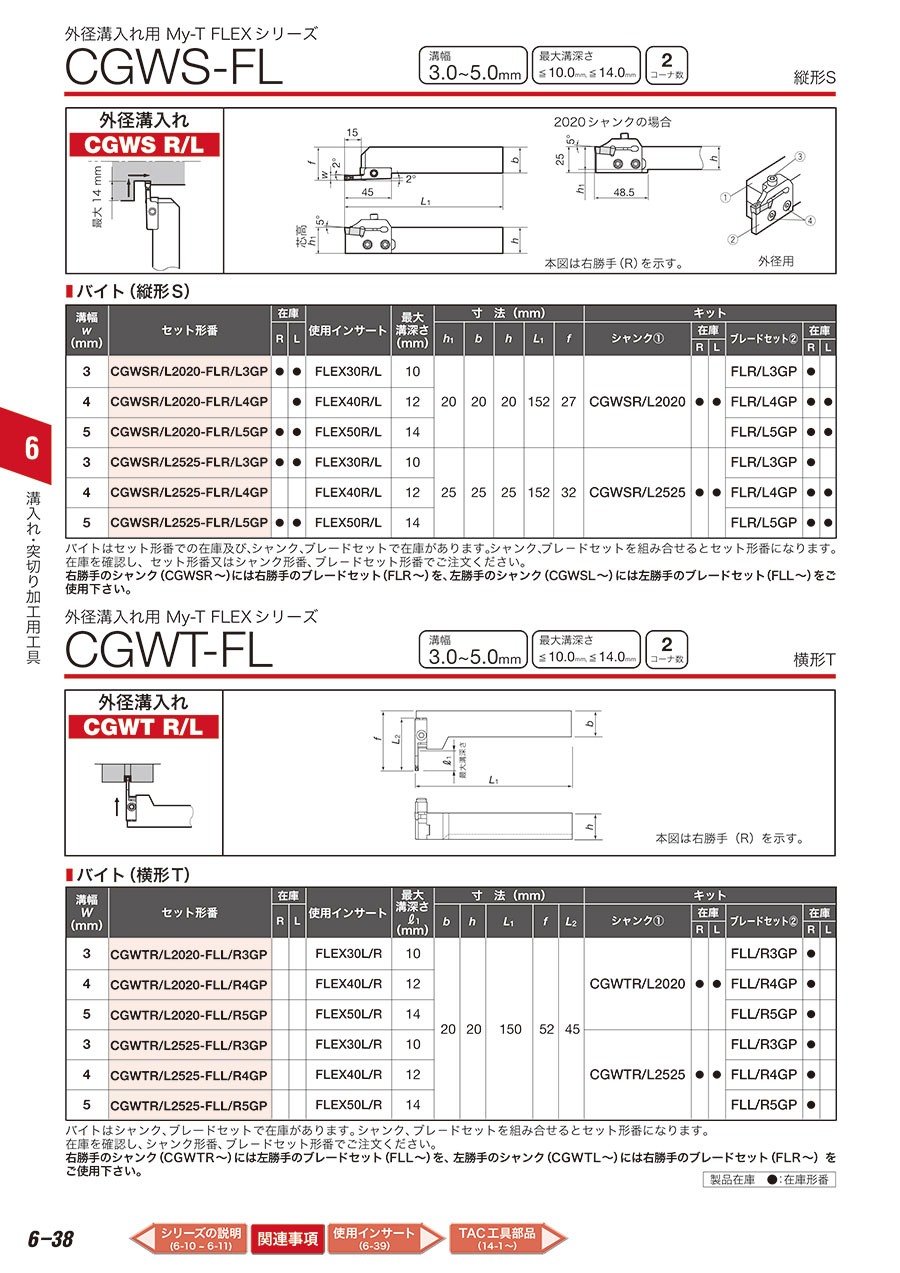

外径溝入れ、旋削用バイト CGWSR／Lの仕様
CGWSR／Lの寸法図（単位：mm）
CGWSR／Lの使用イメージ
本図は右勝手（R）を示す。
| 形番 | R／L | W | ar | h | b | L1 | h1 | f |
|---|---|---|---|---|---|---|---|---|
| CGWSR2020-FLR3GP | R | 3.00 | 10.00 | 20.00 | 20.00 | 152.00 | 20.00 | 27.00 |
| CGWSL2020-FLL3GP | L | 3.00 | 10.00 | 20.00 | 20.00 | 152.00 | 20.00 | 27.00 |
| CGWSR2525-FLR3GP | R | 3.00 | 10.00 | 25.00 | 25.00 | 152.00 | 25.00 | 32.00 |
| CGWSL2525-FLL3GP | L | 3.00 | 10.00 | 25.00 | 25.00 | 152.00 | 25.00 | 32.00 |
| CGWSR2020-FLR4GP | R | 4.00 | 12.00 | 20.00 | 20.00 | 152.00 | 20.00 | 27.00 |
| CGWSL2020-FLL4GP | L | 4.00 | 12.00 | 20.00 | 20.00 | 152.00 | 20.00 | 27.00 |
| CGWSR2525-FLR4GP | R | 4.00 | 12.00 | 25.00 | 25.00 | 152.00 | 25.00 | 32.00 |
| CGWSL2525-FLL4GP | L | 4.00 | 12.00 | 25.00 | 25.00 | 152.00 | 25.00 | 32.00 |
| CGWSR2020-FLR5GP | R | 5.00 | 14.00 | 20.00 | 20.00 | 152.00 | 20.00 | 27.00 |
| CGWSL2020-FLL5GP | L | 5.00 | 14.00 | 20.00 | 20.00 | 152.00 | 20.00 | 27.00 |
| CGWSR2525-FLR5GP | R | 5.00 | 14.00 | 25.00 | 25.00 | 152.00 | 25.00 | 32.00 |
| CGWSL2525-FLL5GP | L | 5.00 | 14.00 | 25.00 | 25.00 | 152.00 | 25.00 | 32.00 |
単位：mm
※右勝手のシャンクには右勝手のブレードを、左勝手のシャンクには左勝手のブレードをご使用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,781円 ( 25,059円 ) | 1日目 |
22,781円 ( 25,059円 ) | 1日目 |
22,781円 ( 25,059円 ) | 1日目 |
23,433円 ( 25,776円 ) | 1日目 |
23,433円 ( 25,776円 ) | 1日目 |
23,433円 ( 25,776円 ) | 1日目 |
22,781円 ( 25,059円 ) | 1日目 |
22,781円 ( 25,059円 ) | 1日目 |
22,781円 ( 25,059円 ) | 1日目 |
23,433円 ( 25,776円 ) | 1日目 |
23,433円 ( 25,776円 ) | 1日目 |
23,433円 ( 25,776円 ) | 1日目 |
詳細情報
基本情報
CGWSR／Lシリーズのバイト。
【特長】
・溝幅3.0～5.0mm。
・縦形S。
【用途】
・外径溝入れ、旋削用。
ご注意
- CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
