新潟精機（SK）

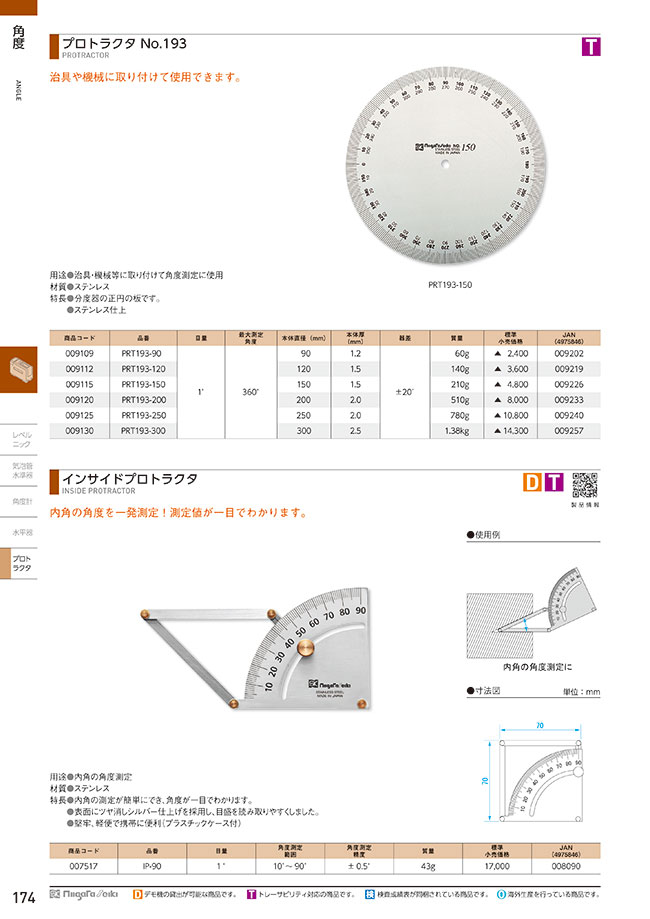

プロトラクタ No.193

Name: プロトラクタ No.193
Brand: 新潟精機（SK）
SKU: 223000394261
Rating: 5 (2 reviews)

通常単価(税別): 3,000円～13,134円

税込単価: 3,300円～14,447円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

治具や機械に取り付けて使用できます。【特長】・分度器の正円の板で、治具、機械に取り付けて使用すると便利...

詳細を確認

55.0

お得なエコノミーシリーズで消耗品もコストダウン！

ミスミ

【エコノミーシリーズ】ポリエステル手袋（指先PUコーティング）

通常価格(税別)： 610円 (税込価格：671円)

通常出荷日：在庫品1日目

商品タイプ
プロトラクター（分度器）
測定範囲
0～360°
最小表示 (°)
1
竿タイプ
竿無し
表示 (デジタル/アナログ)
アナログ
材質
ステンレス
表面仕上 (シルバー/ステンレス)
シルバー
器差
±20´

未確定 6 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

材質：ステンレス

型番	商品コ-ド	目量	最大測定角度	本体直径（mm）	本体厚（mm）	器差	質量
PRT193-90	009109	1°	360°	90	1.2	±20'	60g
PRT193-120	009112	1°	360°	120	1.5	±20'	140g
PRT193-150	009115	1°	360°	150	1.5	±20'	210g
PRT193-200	009120	1°	360°	200	2.0	±20'	510g
PRT193-250	009125	1°	360°	250	2.0	±20'	780g
PRT193-300	009130	1°	360°	300	2.5	±20'	1.38kg

商品TOP

カタログ (見開き版)

絞り込み条件：2 項目の仕様が未選択です

直径(mm)
- 90
- 120
- 150
- 200
- 250
- 300
トラスココード
- 421-9864
- 421-9856
- 421-9848
- 421-9830
- 434-1348
- 435-7090
タイプ
- PRT193
出荷日
すべて
当日出荷可能
2日以内
5日以内
6日以内

型番リスト

表示件数

型番

直径

(mm)

トラスココード

本体厚　

(mm)

最小発注数量

90	421-9864	1.2	1個
120	421-9830	1.5	1個
150	421-9848	1.5	1個
200	421-9856	2.0	1個
250	435-7090	2.0	1個
300	434-1348	2.5	1個

通常単価(税別) (税込単価)	通常出荷日

3,000円 ( 3,300円 )	在庫品1日目当日出荷可能
3,492円 ( 3,841円 )	6日目
4,682円 ( 5,150円 )	5日目
7,856円 ( 8,642円 )	在庫品1日目当日出荷可能
10,216円 ( 11,238円 )	2日目
13,134円 ( 14,447円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

治具や機械に取り付けて使用できます。
【特長】
・分度器の正円の板で、治具、機械に取り付けて使用すると便利な角度計。
・ステンレス仕上。
【用途】
・治具及び機械等に取り付けて角度の測定に使用。

＞ミスミ測定工具・計測機器校正証明書つき商品はこちらをご覧ください。

校正付きの測定工具、計測機器について商品選定方法と校正付き商品についてご紹介しております。校正付き商品ご注文の際にご確認ください。

商品担当おすすめ

新潟精機（SK）
ベベルボックス
無線機能搭載で機器への測定値の記録や遠隔での機器操作可能
新潟精機（SK）
デジタル角度計レベルニック DP-180
測定範囲が広いコンパクトなデジタル角度計。付属のUSBケーブルでデータ出力が可能
新潟精機（SK）
プロトラクタ No.1000

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プロトラクタ No.193のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

部品の角度測定

満足度：5.02020/05/01

回転軸に固定して機械の角度を測定するのに使ってます。アルミプレート, 目盛がはっきりしてるので使いやすいです。

0人が参考にしています。

回転軸の角度測定

満足度：5.02020/02/25

軸に固定して、角度読みの針を付け角度を読み取ります。安いプラスチック板だと割れたり、擦れて字が見えなくなったのでステンレ...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

QPRT193-90の穴径と公差を教えてください。

PRT193-90の穴径は5mm、公差は0/+12μmです。
