ナベヤ

ハイトブロック

ハイトブロック HBL18150
通常単価(税別)
47,601円
税込単価
52,361円
通常出荷日：3日目

【特長】・大型ワークのカサ上げ、クランプ台に役立ちます(HBL181510)・ロックタイトCV精密マシ...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

精密パラレル ブロック

ナベヤ

精密パラレル ブロック
通常価格(税別)： 8,999円 (税込価格：9,899円)

通常出荷日：在庫品1日目

よく一緒に見られています

Tスロットブロック

ナベヤ

Tスロットブロック
通常価格(税別)： 56,101円 (税込価格：61,711円)

通常出荷日：3 日目

型番:

HBL18150
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

閲覧中の商品と併せてご検討ください

ロングブロック 機械仕上ロングブロック 機械仕上5軸マシンバイス用ハイトブロック5軸マシンバイス用ハイトブロック
－閉じる

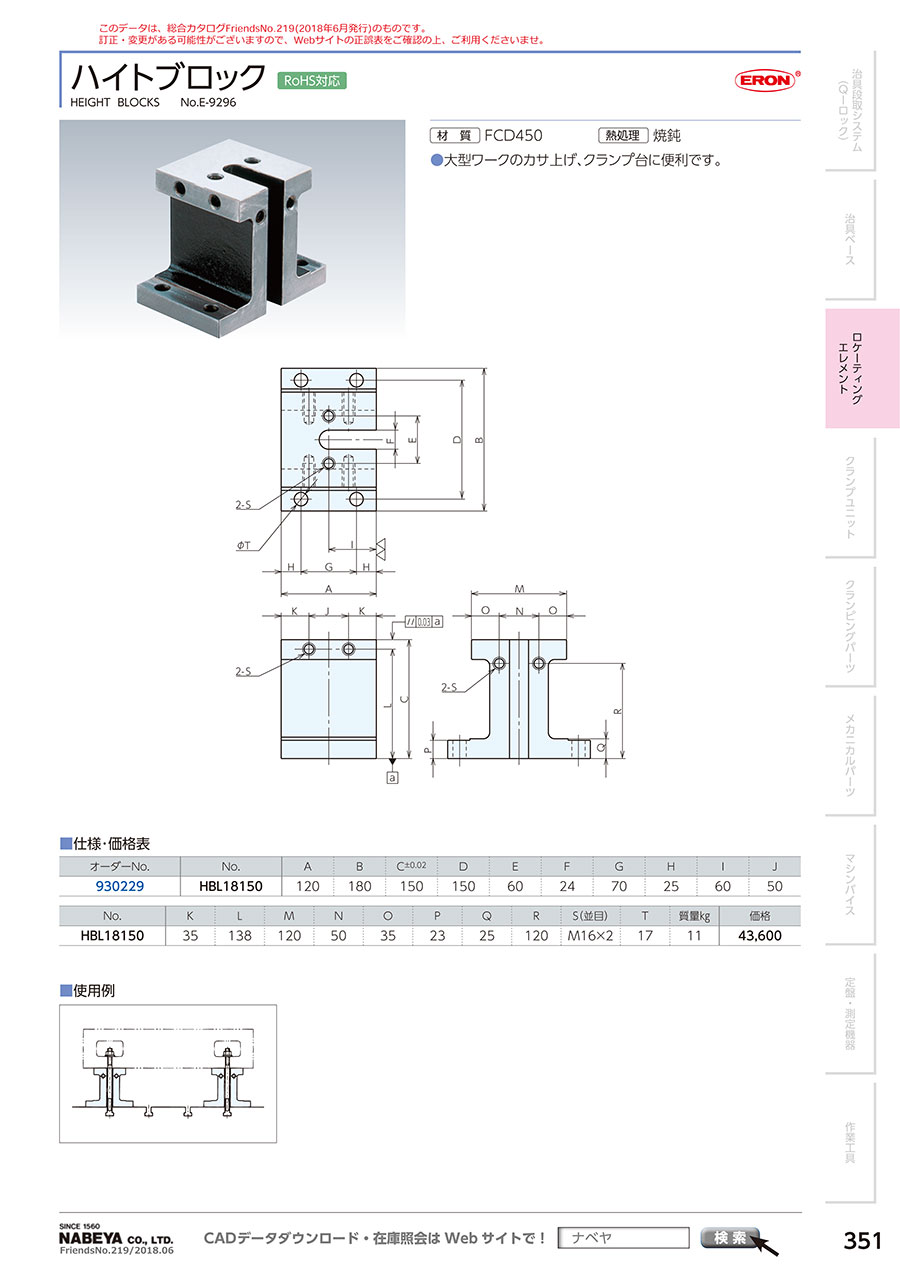

HBL18150の仕様・寸法情報

種類
位置決めブロック
基準面からの高さ(mm)
150
A(mm)
120
B(mm)
180
C(mm)
-
D(mm)
150
E(mm)
60
F(mm)
24
G(mm)
70
H(mm)
25
I(mm)
60
J(mm)
50
K(mm)
35
質量(kg)
11
材質
FCD450
熱処理
焼純
表面処理
-
適合ボルト
M16
C 0±0.02(mm)
150
L(mm)
138
M(mm)
120
N(mm)
50
O(mm)
35
P(mm)
23
Q(mm)
25
R(mm)
123
S(mm)
M16
T(mm)
17

商品情報

HBL181510以外



HBL181510以外



HBL181510

型番リスト

表示件数
  • 1
    • 型番
    HBL18150

    種類

    基準面からの高さ

    (mm)

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    G

    (mm)

    H

    (mm)

    I

    (mm)

    J

    (mm)

    K

    (mm)

    質量

    (kg)

    材質

    熱処理

    表面処理

    適合ボルト

    C 0±0.02

    (mm)

    L

    (mm)

    M

    (mm)

    N

    (mm)

    O

    (mm)

    P

    (mm)

    Q

    (mm)

    R

    (mm)

    S

    (mm)

    T

    (mm)

    		最小発注数量
    位置決めブロック
    150
    120
    180
    -
    150
    60
    24
    70
    25
    60
    50
    35
    11
    FCD450
    焼純
    -
    M16
    150
    138
    120
    50
    35
    23
    25
    123
    M16
    17
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    47,601円
    ( 52,361円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・大型ワークのカサ上げ、クランプ台に役立ちます(HBL181510)
    ・ロックタイトCV精密マシンバイス用の嵩上げ台です。ワークの嵩上げが必要な機械や加工に最適です(LTCV125-HB100K)

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ハイトブロックの型番HBL18150のページです。 型番HBL18150に関する仕様情報を記載しております。
