DLCミル アルミ用 2DLCM
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,558円～34,295円
- 税込単価
- 5,014円～37,725円
アルミ合金の高速ウエット加工とドライ加工が可能な超硬スクエアエンドミル。【特長...
詳細情報を確認する- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 傾斜切り込み
- 工具材質
- 超硬
- 被削材
- アルミ / 銅
- ねじれ角
- 強ネジレ(45～60°)
- コーティング
- 非鉄用（DLC）
- 刃数 (枚)
- 2
- コーナー形状
- アタリ付き
ご注意
- 再コーティングは、メーカーオリジナルコートとは異なります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長

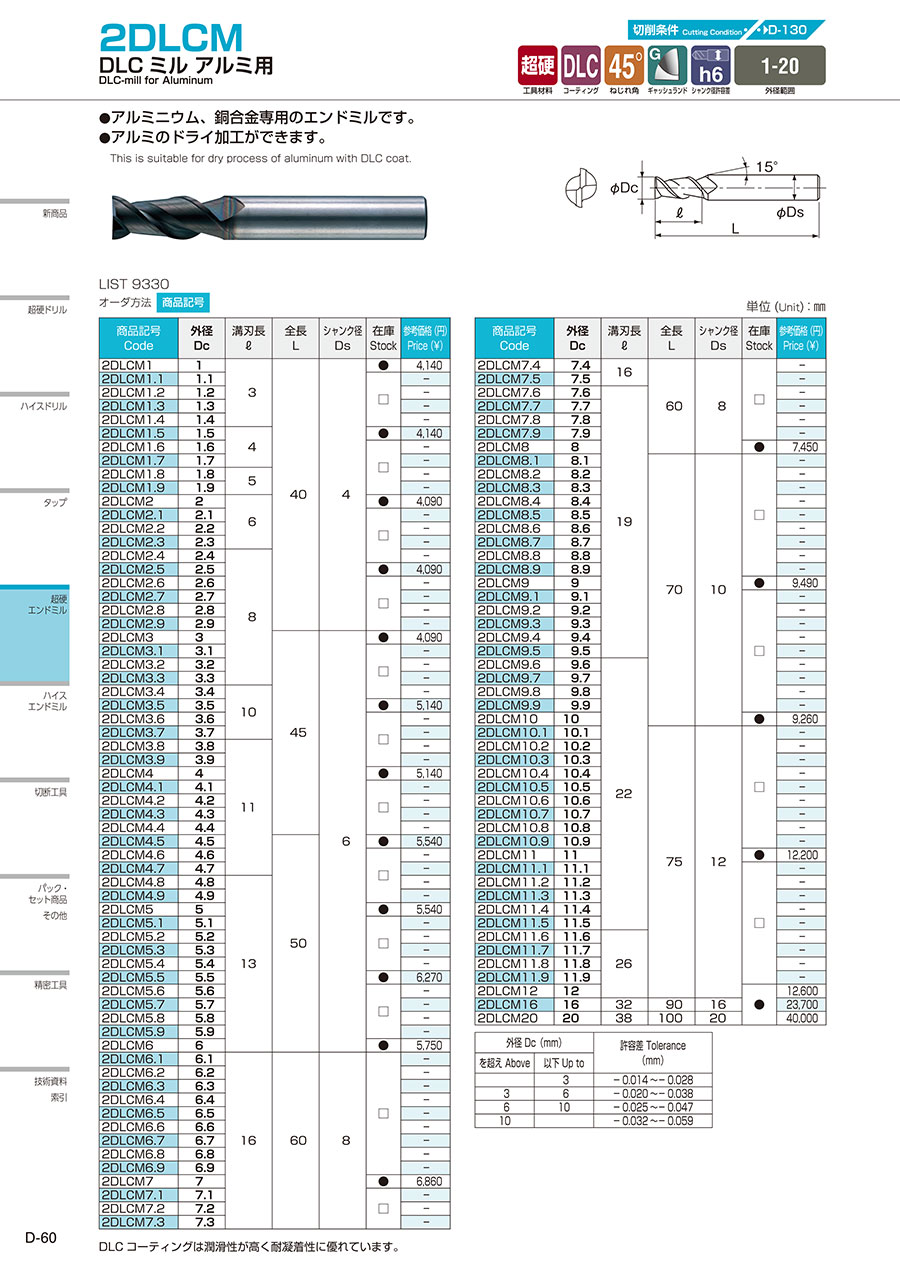

商品の詳細情報は、パンフレットでもご確認いただけます。※画像をクリックしていただければ、パンフレットのPDFデータが閲覧可能です。
ドライでもウェットと同等の高品位加工が可能
・低摩擦係数のDLCコートと低心厚、強ねじれ、高すくい角により凝着が少なく、優れた切りくず排出性を実現
| 外径（mm） | 許容差（mm） | |
|---|---|---|
| を超え | 以下 | |
| - | 3 | -0.014～-0.028 |
| 3 | 6 | -0.020～-0.038 |
| 6 | 10 | -0.025～-0.047 |
| 10 | - | -0.032～-0.059 |
外径Dcの許容差（mm）
工具材料／超硬合金を使用。
コーティング／DLCコート品でアルミ合金に対して優れた耐溶着性を示しドライ加工が可能。
溝のねじれ角（45度）。
ギャッシュランド／エンドミルのコーナがギャッシュランドを表す。
シャンク径許容差。
外径範囲。
性能・試験情報
A5052材のドライ加工
A5052、AC4A材のウェット加工による加工面の粗さの比較
外形図
DLCミル アルミ用 2DLCM標準品
先端部（刃先：スクエア／2枚刃）
推奨切削条件
推奨切削条件表
側面加工の場合
溝加工の場合
切削条件時の注意
1）使用機械の最高回転数が上表に達しない場合は、最高回転数でご使用ください。その場合、送り速度も同じ比率で下げてください。
2）ウェット加工の場合は、上表の送り速度を1.25倍にしてください。
3）溝加工の場合は回転数を70％、送り速度を25％にしてください。
4）ドライ加工の場合はエアブローを推奨します。
適用被削材
- 純アルミニウム（A1070）
- アルミニウム合金 Si、Mg-Si系（A4032、A6061） Mg系（A5052） Zn-Mg系（A7075）
- アルミニウム合金鋳物（AC,ACD）
- 銅合金（C1100）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,603円 ( 5,063円 ) | 1日目 |
4,603円 ( 5,063円 ) | 在庫品1日目当日出荷可能 |
4,558円 ( 5,014円 ) | 在庫品1日目当日出荷可能 |
4,558円 ( 5,014円 ) | 1日目 |
4,558円 ( 5,014円 ) | 1日目 |
5,713円 ( 6,284円 ) | 1日目 |
5,713円 ( 6,284円 ) | 1日目 |
6,153円 ( 6,768円 ) | 1日目 |
6,153円 ( 6,768円 ) | 1日目 |
6,978円 ( 7,676円 ) | 1日目 |
6,399円 ( 7,039円 ) | 1日目 |
7,637円 ( 8,401円 ) | 1日目 |
8,288円 ( 9,117円 ) | 1日目 |
8,062円 ( 8,868円 ) | 1日目 |
7,941円 ( 8,735円 ) | 1日目 |
10,465円 ( 11,512円 ) | 1日目 |
10,818円 ( 11,900円 ) | 1日目 |
20,365円 ( 22,402円 ) | 1日目 |
34,295円 ( 37,725円 ) | 1日目 |
詳細情報
基本情報
アルミ合金の高速ウエット加工とドライ加工が可能な超硬スクエアエンドミル。
【特長】
・アルミニウム、銅合金専用のとしてウエット、ドライ加工に対応可能。
・切りくず排出に優れた形状でドライ加工を実現。
・ドライでもウエットと同等の高品位加工ができる。
・潤滑性が高く耐凝着性に優れている。
【用途】
・アルミニウム、銅合金専用のエンドミルです。
・アルミのドライ加工ができます。
ご注意
- 再コーティングは、メーカーオリジナルコートとは異なります。
