不二越

DLC ミルラジアス 2DLCM-R

カタログ

通常単価(税別): 10,360円～72,830円

税込単価: 11,396円～80,113円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

アルミ合金の高速ウエット加工とドライ加工が可能な超硬ラジアスエンドミル。【特長】・アルミニウム合金のウ...

詳細を確認

44.0

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

商品の詳細情報は、パンフレットでもご確認いただけます。
※画像をクリックしていただければ、パンフレットのPDFデータが閲覧可能です。

製品特長・仕様

製品の基本仕様・特長

・低摩擦係数のDLCコートと低心厚、強ねじれ、高すくい角により凝着が少なく、優れた切りくず排出性を実現
・シャンク径許容差：h6

性能・試験情報

DLCの構造

構造／アモルファス
元素／C＋H
硬さ／1,000～8,000HV

ラマン分光ピーク

DLCコートは摩擦係数が小さく、アルミニウムが溶着しにくい。

A5052材のドライ加工

超硬無処理エンドミルでの加工

切削条件
エンドミル：10mm
切削速度：314m/min
送り速度：1,000mm/min
被削材：A5052
切削油剤：エアブロー
切り込み：a_p=15mm a_e=2.5mm

A5052、AC4A材のウェット加工による加工面粗さの比較

切削条件
エンドミル：10mm
切削速度：314mm/min
送り速度：1,000mm/min
被削材：A5052、AC4A
切削油剤：水溶性
切削長さ：11m

摩耗の比較 ADC12

DLCミルラジアスの摩耗比較。

【切削条件】
エンドミル／9mm
切削速度／572m/min、(20,000min^-1)
送り速度／6,000mm/min (0.15mm/刃) 被削材／ADC12
切削油剤／DLCミルラジアス(完全ドライ)、無処理エンドミル (水溶性)
切削長さ／40m

摩耗の比較 ADC12

ドライでもウェットと同等の摩耗量

切削条件
エンドミル：9mm
切削速度：572m/min
送り速度：6,000mm/min
被削材：ADC12
切削油剤：DLCミルラジアス／ドライ
無処理超硬／水溶性
切削長さ：40m

加工面粗さの比較 A5052

ドライでもウェットと同等の加工面粗さ

切削条件
エンドミル：9mm
粗加工
切削速度：286m/min
送り速度：500mm/min
仕上げ加工
切削速度：286m/min
送り速度：3,000mm/min
被削材：A5052
切削油剤：DLCミルラジアス／エアブロー
無処理超硬／水溶性
切削長さ：40m

外形図

先端部

外径（mm）Dc		許容差（mm） Tolerance	コーナ半径 r	許容差（mm） Tolerance
を超え Above	以下 Up to	許容差（mm） Tolerance	コーナ半径 r	許容差（mm） Tolerance
-	3	−0.014～-0.028	0.2	+0.015～0
3	6	−0.020～-0.038	0.3	+0.015～0
6	10	-0.025～-0.047	0.5	+0.020～0
10	-	−0.032～-0.059	1.0	+0.030～0
-	-	-	2.0	+0.050～0
-	-	-	3.0	+0.050～0

推奨切削条件

推奨切削条件表

・本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
・加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

切削条件時の注意

1.使用機械の最高回転数が上表に達しない場合は、最高回転数でご使用ください。その場合、送り速度も同じ比率で下げてください。
2.ウェット加工の場合は、上表の送り速度を1.25倍にしてください。
3.溝加工の場合は回転数を70%、送り速度を25%にしてください。
4.ドライ加工の場合はエアブローを推奨します。

側面加工の場合

溝加工の場合
Dc：エンドミル外径

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

最小発注数量

メーカー標準品	2	6	0.2	4	40	-28～-14	1個
メーカー標準品	3	8	0.2	6	45	-28～-14	1個
メーカー標準品	3	8	0.5	6	45	-28～-14	1個
メーカー標準品	4	11	0.2	6	45	-38～-20	1個
メーカー標準品	4	11	0.5	6	45	-38～-20	1個
メーカー標準品	5	13	0.2	6	50	-38～-20	1個
メーカー標準品	5	13	0.5	6	50	-38～-20	1個
メーカー標準品	6	13	0.3	6	50	-38～-20	1個
メーカー標準品	6	13	0.5	6	50	-38～-20	1個
メーカー標準品	6	13	1	6	50	-38～-20	1個
メーカー標準品	7	16	0.3	8	60	-47～-25	1個
メーカー標準品	7	16	0.5	8	60	-47～-25	1個
メーカー標準品	7	16	1	8	60	-47～-25	1個
メーカー標準品	8	19	0.3	8	60	-47～-25	1個
メーカー標準品	8	19	0.5	8	60	-47～-25	1個
メーカー標準品	8	19	1	8	60	-47～-25	1個
メーカー標準品	10	22	0.3	10	70	-47～-25	1個
メーカー標準品	10	22	0.5	10	70	-47～-25	1個
メーカー標準品	10	22	1	10	70	-47～-25	1個
メーカー標準品	12	26	0.5	12	75	-59～-32	1個
メーカー標準品	12	26	1	12	75	-59～-32	1個
メーカー標準品	12	26	2	12	75	-59～-32	1個
メーカー標準品	16	32	0.5	16	90	-59～-32	1個
メーカー標準品	16	32	1	16	90	-59～-32	1個
メーカー標準品	16	32	2	16	90	-59～-32	1個
メーカー標準品	16	32	3	16	90	-59～-32	1個
メーカー標準品	20	38	0.5	20	100	-59～-32	1個
メーカー標準品	20	38	1	20	100	-59～-32	1個
メーカー標準品	20	38	2	20	100	-59～-32	1個
メーカー標準品	20	38	3	20	100	-59～-32	1個

通常単価(税別) (税込単価)	通常出荷日

10,591円 ( 11,650円 )	3日目
10,360円 ( 11,396円 )	在庫品1日目当日出荷可能
10,360円 ( 11,396円 )	3日目
10,728円 ( 11,801円 )	3日目
10,634円 ( 11,697円 )	3日目
12,102円 ( 13,312円 )	3日目
12,102円 ( 13,312円 )	3日目
11,360円 ( 12,496円 )	3日目
11,001円 ( 12,101円 )	3日目
11,360円 ( 12,496円 )	3日目
12,094円 ( 13,303円 )	3日目
12,094円 ( 13,303円 )	3日目
12,094円 ( 13,303円 )	3日目
12,377円 ( 13,615円 )	3日目
12,377円 ( 13,615円 )	3日目
12,377円 ( 13,615円 )	3日目
14,850円 ( 16,335円 )	3日目
15,865円 ( 17,452円 )	3日目
14,284円 ( 15,712円 )	3日目
17,679円 ( 19,447円 )	3日目
17,679円 ( 19,447円 )	3日目
20,156円 ( 22,172円 )	3日目
37,479円 ( 41,227円 )	3日目
37,479円 ( 41,227円 )	3日目
38,823円 ( 42,705円 )	3日目
37,479円 ( 41,227円 )	3日目
60,459円 ( 66,505円 )	3日目
60,459円 ( 66,505円 )	3日目
72,830円 ( 80,113円 )	3日目
60,459円 ( 66,505円 )	3日目

詳細情報

基本情報

基本情報

アルミ合金の高速ウエット加工とドライ加工が可能な超硬ラジアスエンドミル。
【特長】
・アルミニウム合金のウエット、ドライ加工に対応。
・DLCコートと切りくず排出に優れた形状。
・ドライ加工を実現しドライでもウエットと同等の高品位加工が可能。
・アルミニウム、銅合金用のエンドミルです。
・溝の隅R部加工ができます。
【用途】
・アルミニウム、銅合金用の切削工具として利用可能。

カタログ

商品TOP

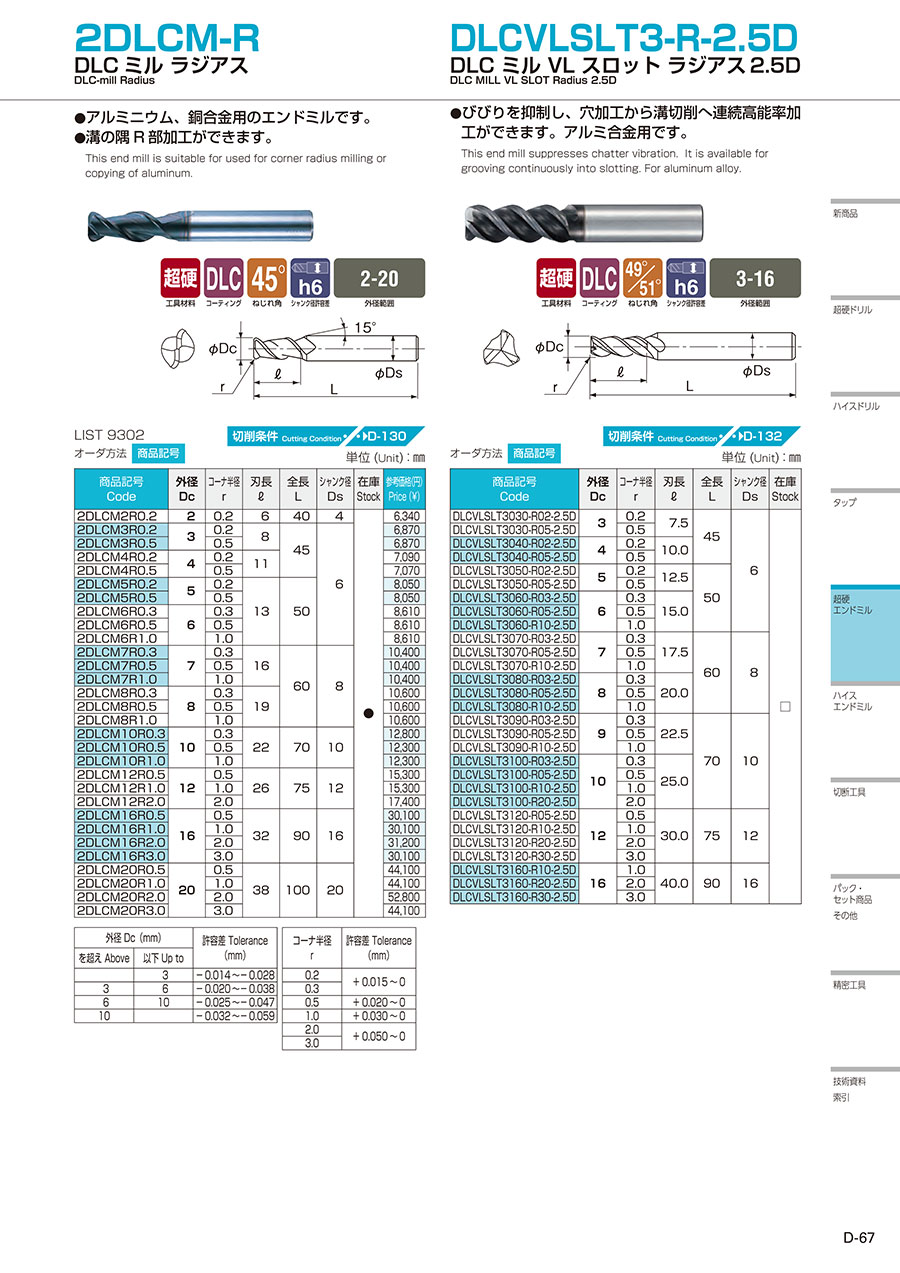

カタログ (見開き版)

商品担当おすすめ

オーエスジー
AE-MS-H 高硬度鋼用超硬エンドミル多刃ラジアスタイプショート形（2.5D刃長）
ダイジェット
ワンカット70エンドミル SEHH-R形（ラジアスタイプ・レギュラ刃長）
タンガロイ
4・6枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBL

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
