ナベヤ

クサビロックツールメーカーズバイス

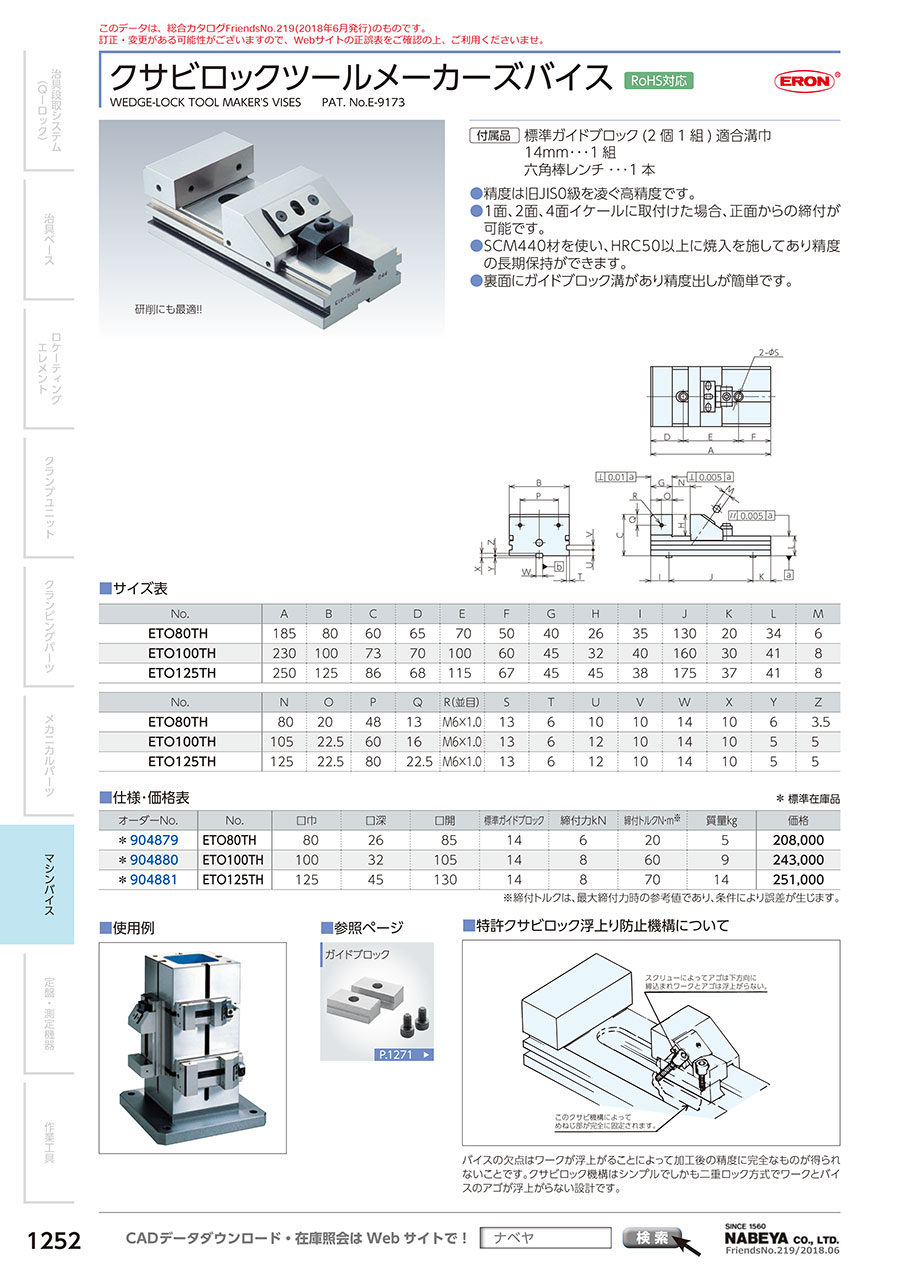

クサビロックツールメーカーズバイス
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

クサビロックツールメーカーズバイス:関連画像

外観

クサビロックツールメーカーズバイス:関連画像

バイスの欠点はワークが浮上ることによって加工後の精度に完全なものが得られないこと。クサビロック機構はシンプルでしかも二重ロック方式でワークとバイスのアゴが浮上らない設計。

規格表

型番口巾口深口開標準ガイド
ブロック		締付力
kN		締付トルク
N･m		質量
kg
ETO-80TH802685146205
ETO-100TH10032105148609
ETO-125TH125451301487014
型番口巾口深口開締付力
kN		締付トルク
N･m		質量
kg
ETO-80GTH8026806205
ETO-100GTH100321008609
ETO-125GTH1254512087014

特許・証明書情報

  • RoHS規制物質 不使用証明書

外形図

Gタイプ

使用方法・使用事例

使用事例

クサビロックツールメーカーズバイス:関連画像

使用例

注意・禁止事項

  • 保管する際は､切屑や切削液を完全に取り除いた後、防錆処理を行い、低湿度の場所で保管して下さい。

メーカー紹介

石定盤アングル台セット（JIS1級） ブランドロゴ

株式会社ナベヤは創業1560年以来、5世紀にわたって、常に新しい技術と視点で時代が要求する「鋳物づくり」を追求し続けています。そして現在では素材から設計、加工、検査までの一貫生産メーカーとして、先端技術を融合した総合力を活かし、高品質の製品を社会に提供しています。

型番リスト

表示件数
  • 1
    • 型番
    ETO-80GTH
    ETO-80TH
    ETO-100GTH
    ETO-100TH
    ETO-125GTH
    ETO-125TH

    口幅

    (mm)

    最大口開き

    (mm)

    口深さ

    (mm)

    最大締付力

    (kN)

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    G

    (mm)

    H

    (mm)

    I

    (mm)

    J

    (mm)

    K

    (mm)

    L

    (mm)

    M

    (mm)

    N

    (mm)

    O

    (mm)

    P

    Q

    R

    (mm)

    S

    (mm)

    T

    (mm)

    U

    (mm)

    標準ガイドブロック巾

    (mm)

    締付トルク

    (N・m)

    質量

    (kg)

    付属品

    V

    (mm)

    W

    (mm)

    X

    (mm)

    Y

    (mm)

    Z

    (mm)

    		最小発注数量
    80
    80
    26
    6
    185
    80
    60
    40
    26
    34
    6
    80
    20
    48
    13
    M6
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    20
    5
    六角棒レンチ1本
    -
    -
    -
    -
    -
    1個
    80
    85
    26
    6
    185
    80
    60
    65
    70
    50
    40
    26
    35
    130
    20
    34
    6
    80
    20
    48
    13
    M6
    13
    6
    10
    14
    20
    5
    標準ガイドブロック(2個1)14mm(1組)、六角棒レンチ(1本)
    10
    14
    10
    6
    3.5
    1個
    100
    100
    32
    8
    230
    100
    73
    45
    32
    41
    8
    100
    22.5
    60
    16
    M6
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    60
    9
    六角棒レンチ1本
    -
    -
    -
    -
    -
    1個
    100
    105
    32
    8
    230
    100
    73
    70
    100
    60
    45
    32
    40
    160
    30
    41
    8
    105
    22.5
    60
    16
    M6
    13
    6
    12
    14
    60
    9
    標準ガイドブロック(2個1)14mm(1組)、六角棒レンチ(1本)
    10
    14
    10
    5
    5
    1個
    125
    120
    45
    8
    250
    125
    86
    45
    45
    41
    8
    120
    22.5
    80
    22.5
    M6
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    70
    14
    六角棒レンチ1本
    -
    -
    -
    -
    -
    1個
    125
    130
    45
    8
    250
    125
    86
    68
    115
    67
    45
    45
    38
    175
    37
    41
    8
    125
    22.5
    80
    22.5
    M6
    13
    6
    12
    14
    70
    14
    標準ガイドブロック(2個1)14mm(1組)、六角棒レンチ(1本)
    10
    14
    10
    5
    5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    147,121円
    ( 161,833円 )
    4日目
    210,133円
    ( 231,146円 )
    4日目
    163,703円
    ( 180,073円 )
    4日目
    244,956円
    ( 269,452円 )
    4日目
    174,482円
    ( 191,930円 )
    4日目
    253,247円
    ( 278,572円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    精密バイスの精密マシンバイス。
    【特長】
    ・精度は旧JIS 0級を凌ぐ高精度。
    ・SMC440材を使用し、HRC50以上に焼入れを施してあり精度の長期保持が可能。
    ・1面、2面、4面イケールに取付けた場合、正面からの締付が可能。
    ・裏面にガイドブロック溝があり精度出しが簡単。
    ・クサビ機構によりワークの浮き上がりを防止。
    ・本体のタップ穴を使用してワークストッパーや製作された口金の取付け可能。
    ・取付は本体のザグリ穴（M12用）、もしくはL字クランプをご使用ください。
    【用途】
    ・ワークの保持に便利。
    ・省スペースで小～中ロット用の多数個取り用ジグや長尺ワーク加工用ジグとして。
    ・研削用バイスとして。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    クサビロックツールメーカーズバイスのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q締付力はどのようになっていますか？
    A
    ETO80THは6KN、ETO100TH、ETO125THは8KNです。
