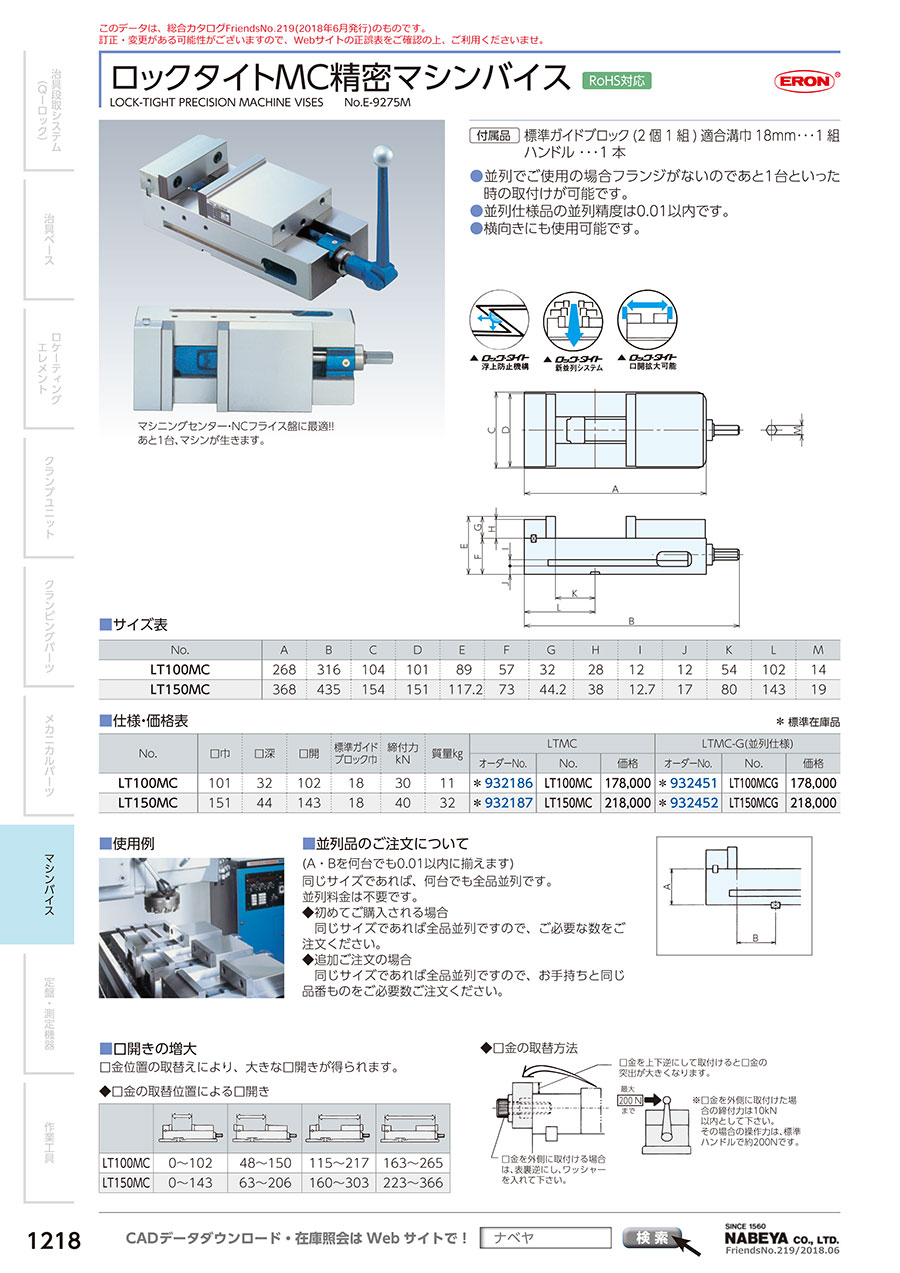

ロックタイトMC精密マシンバイス

製品特長・仕様

製品の基本仕様・特長

■仕様

※LTMC-G：並列仕様

■特長

• 側面フランジ部を無くすことで、横向き（側面側を機械テーブル側にする）にも使用できるマシンバイスです。
• 横向きにすることで、通常の向きでは口深さを大きく超える、背の高いワークのビビりを抑えながら加工ができます。
• 口金の取り替えにより口開きを大きくすることができます。
• 機械テーブルのT溝位置に合わせてガイドブロック取付位置を有償で変更できます。ご発注時にお申し付けください。

性能・試験情報

■精度規格

〈静的精度〉

No.	検査事項（100mmにつき）規格	旧JIS規格（○級）	ナベヤ規格値
1	本体底面と口金スベリ面との平行度	0.015	0.010
2	口金と口金スベリ面との直角度（直角より小なること）	0.030	0.015
3	本体底面のガイドブロックと口金くわえ面の直角度	0.015	0.010
4	本体底面のガイドブロックと口金くわえ面の平行度	0.015	0.010
5	本体側面と口金スベリ面との直角度	-	0.030
6	本体側面と口金スベリ面との直角度	-	0.030
7	本体側面と口金くわえ面の直角度	-	0.050
8	本体側面と口金くわえ面の直角度	-	0.050



〈締付精度〉

No.	検査事項（100mmにつき）規格	旧JIS規格（○級）	ナベヤ規格値
9	締め付けたテストブロックの上面と本体底面との平行度	0.020	0.015
10	締め付けたときのテストブロックの上面の浮き上がり	0.030	0.015

規格表

外形図

使用方法・使用事例

使用事例

注意・禁止事項

• 保管する際は､切屑や切削液を完全に取り除いた後、防錆処理を行い、低湿度の場所で保管して下さい。

よくあるご質問（FAQ）

Q：メカニカルタイプの締付力管理は？
A：社内で共有・記録をされたいなど管理が必要な場合は、標準付属品のハンドルではなく、トルクレンチをご使用してください。

メーカー紹介

株式会社ナベヤは創業1560年以来、5世紀にわたって、常に新しい技術と視点で時代が要求する「鋳物づくり」を追求し続けています。そして現在では素材から設計、加工、検査までの一貫生産メーカーとして、先端技術を融合した総合力を活かし、高品質の製品を社会に提供しています。
