ナベヤ

ユニレバーアクションバイス

ユニレバーアクションバイス
通常単価(税別)
67,974円～101,961円
税込単価
74,771円～112,157円
通常出荷日：4日目

ボール盤作業用のクイックバイス。【特長】・ネジを回さなくても、可動体の開閉が可能。・新しい機構で能率倍...

詳細を確認

お得なエコノミーシリーズで消耗品もコストダウン！

【エコノミーシリーズ】耐切創手袋 レベル5 手のひらコーティング

ミスミ

【エコノミーシリーズ】耐切創手袋 レベル5 手のひらコーティング
通常価格(税別)： 525円 (税込価格：578円)

通常出荷日：在庫品1日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

  • 本体中心部のバーをスライドさせ、ハンドル操作の手間と時間を削減したボール盤向けのバイスです。
  • スライド構造のため操作動作が軽減され、作業者の負担とワーク着脱時間の削減が行えます。（社内改善にも最適です）
  • 薄物ワーク用にステップ、円柱ワーク用にV溝入りの口金が標準付属品です。

ユニレバーアクションバイスの外観

外観

ユニレバーアクションバイスの分解・組立図

分解・組立図

分解組立図内部品No.部品名称材質
①本体FC250
②可動体FC250
③センターバーS45C
④ガイドバーS45C
⑤本体用プリズムジョーS45C
⑥可動体用プリズムジョーS45C
⑦ホールドリングSCM435
⑧キャップ(メネジ)S45C
⑨ブッシュ(オネジ)PBB2-H
⑩キーS45C
⑪ブッシュピンS45C
⑫センターバー止メボルトSCM435
⑬調圧皿バネSAE1060
⑭スラストニードルベアリング-
⑮スラストワッシャー-
⑯〃-
⑰スラストニードルベアリング-
⑱スラストワッシャー-
⑲〃-
⑳皿バネSK3
㉑口金止メボルト(本体)SCM435
㉒　〃(可動体)SCM435
㉓メネジ止メボルトSCM435
㉔キー止メネジSS400
㉕ガイドバー止メネジSCM435
㉖オイルカップBSクロムメッキ
㉗ハンドル(本体)ADC10
㉘ハンドル止メボルトS45C
㉙スプラインブッシュS45C
㉚コーンスプリングSK5
固定側口金A

固定側口金

移動側口金A

移動側口金

■仕様

型番口巾口深口開締付力kN質量kg
UTS75-38033803.55.0
UTS100-4106411133.59.2
UTS125-5131451353.514.0


規格表

■本体

ユニレバーアクションバイス 規格表


■口金

型番ABCDEFGHIJKLMNOP
UTS75-38027154716.513.5M544101488103012
UTS100-41063620801318M645121888183516
UTS125-5131362010015.518M64513209920.54516

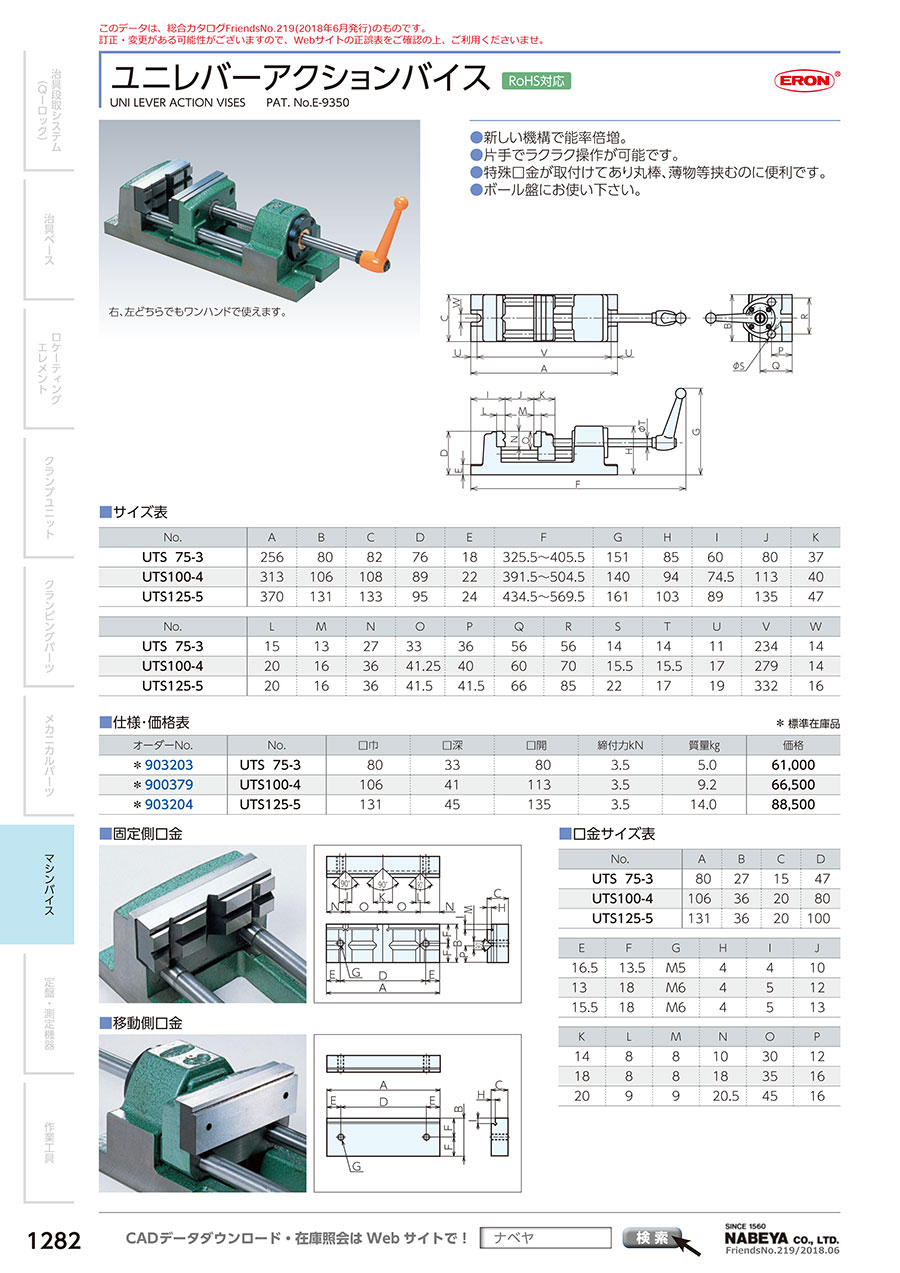

外形図

ユニレバーアクションバイス 外形図

本体


ユニレバーアクションバイス 外形図2

固定側口金

ユニレバーアクションバイス 外形図2

移動側口金

注意・禁止事項

  • 各部の摩耗を抑えるために定期的にオイル注入口からマシン油を注油してください。

メーカー紹介

ユニレバーアクションバイス ロゴ
株式会社ナベヤは創業1560年以来、5世紀にわたって、常に新しい技術と視点で時代が要求する「鋳物づくり」を追求し続けています。そして現在では素材から設計、加工、検査までの一貫生産メーカーとして、先端技術を融合した総合力を活かし、高品質の製品を社会に提供しています。
