ナベヤ

クランプマスターバイス

クランプマスターバイス
通常単価(税別)
33,366円～73,312円
税込単価
36,703円～80,643円
通常出荷日：3日目～4日目

カムロック機構を採用したボール盤バイス。【特長】・ネジを回す必要が無く、短時間で可動体の開閉が出来る。...

詳細を確認

よく一緒に見られています

中型ボール盤用ベタバイスA型

ナベヤ

中型ボール盤用ベタバイスA型
通常価格(税別)： 10,707円 (税込価格：11,778円)

通常出荷日：在庫品1日目

よく一緒に見られています

精密小型ボール盤バイス（ヤンキーバイス）

ナベヤ

精密小型ボール盤バイス（ヤンキーバイス）
通常価格(税別)： 11,482円 (税込価格：12,630円)

通常出荷日：在庫品1日目

未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

クランプマスターバイス EVSの外観

EVSの外観

クランプマスターバイス EPA外観

EPA外観

クランプマスターバイス ETSの外観

ETSの外観

クランプマスターバイス ETPAの外観

ETPAの外観

特許・証明書情報

ISOへの取り組み

品質・環境・JISマークの認証を取得しております。
より良い製品を、より良い環境から、お届けします。

☆ISO 9001：2015 品質マネジメントシステム 認証 2007.12.17登録
☆ISO14001：2015 環境マネジメントシステム 認証 2009.12.11登録
☆JISマーク表示制度 認証 2008.9.3認証

クランプマスターバイス 特許・証明書情報

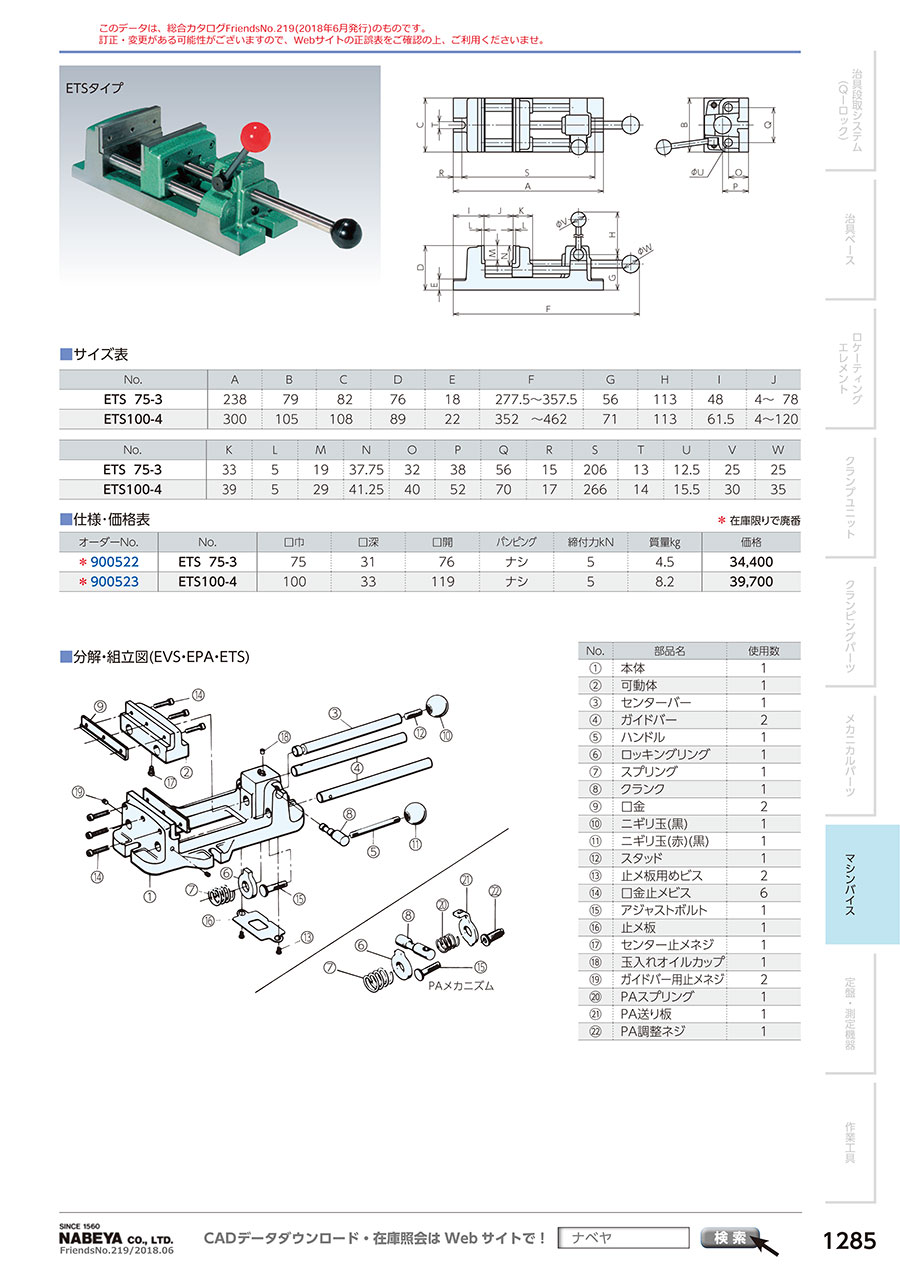

外形図

クランプマスターバイス 外形図

ETS/ETPAタイプ



使用方法・使用事例

使用方法

分解・組立図

使用方法1

PAタイプはパンピング（尺取虫）で動く。ハンドルを1回動かすとセンターバーが約1cm前進する。異径物とか、木材、プラスチック等の圧縮される物を固定可能。

使用方法2

EVS・EPA・ETS・ETPA

分解組立図内部品No.部品名使用数
（1）本体1
（2）可動体1
（3）センターバー1
（4）ガイドバー2
（5）ハンドル1
（6）ロッキングリング1
（7）スプリング1
（8）クランク1
（9）口金2
（10）ニギリ玉(黒)1
（11）ニギリ玉(赤)(黒)1
（12）スタッド1
（13）止メ板用めビス2
（14）口金止メビス6
（15）アジャストボルト1
（16）止メ板1
（17）センター止メネジ1
（18）玉入れオイルカップ1
（19）ガイドバー用止メネジ2
（20）PAスプリング1
（21）PA送り板1
（22）PA調整ネジ1

※本資料はお客様にて分解・組立をされる際に、スライドジョー（2）、センターバー（3）を可動させるために必要なアジャストボルト（15）の調整方法を記しています。

・クランプマスターバイス アジャストボルトの調整方法

1. 怪我に十分注意して分解・清掃・組立を行ってください。分解、部品交換前にあらかじめ既存のアジャストボルト（15）の長さを測っておくと調整の目安になります。
2．最初にアジャストボルトがロッキングリング（6）にあたる位置までボルトを回します。
※この時ハンドル（5）はアンクランプの位置になります。
クランプマスターバイス 使用方法1
クランプマスターバイス 使用方法2
3．続いてアジャストボルトを時計回りで少しずつ回しながら、スライドジョーが動く位置まで調整します。（スプリング（7）が縮み、ロッキングリングが奥に移動するのが確認できます。）時折、センターバーを動かしながらスライドするまでアジャストボルトを回し続けます。
・目安として・
バイスを90度に立てた状態でスライドジョーがスムーズに落下したら適正な調整範囲になります。
指の挟みにご注意ください。
クランプマスターバイス 使用方法3
クランプマスターバイス 使用方法4
4．スライドジョーのスライドが確認出来たらワークを挟み、クランプ作業を行います。この時にクランプ力が弱いと感じた場合、スライドジョーが可動する範囲で、再度アジャストボルトを時計回りに回します。調整終了後、止メ板（16）をはめて終了してください。
クランプマスターバイス 使用方法5


型番リスト

表示件数
  • 1
    • 型番
    EPA75-3
    EPA100-4
    EPA150-6
    EVS75-3
    EVS100-4
    EVS150-6
    EVS200-8

    口幅

    (mm)

    最大口開き

    (mm)

    口深さ

    (mm)

    最大締付力

    (kN)

    質量

    (kg)

    パンピング

    締付力

    (kN)

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    G

    (mm)

    H

    (mm)

    I

    (mm)

    J

    K

    L

    M

    (mm)

    N

    O

    (mm)

    P

    Q

    R

    (mm)

    S

    (mm)

    T

    (mm)

    U

    (mm)

    V

    (mm)

    W

    (mm)

    X

    (mm)

    Y

    (mm)

    Z

    (mm)

    		最小発注数量
    82
    78
    38
    5
    4.5
    付
    5
    238
    82
    80
    104
    122
    76
    18
    277.5 - 357.5
    56
    113
    48
    4 - 78
    40
    5
    19
    37.5
    32
    38
    56
    15
    83
    130
    50
    13
    12.5
    35
    1個
    108
    120
    40
    5
    8.3
    付
    5
    300
    108
    108
    128
    162
    89
    22
    352 - 462
    71
    113
    60
    4 - 120
    41
    5
    29
    41.25
    40
    55
    70
    17
    83
    182
    40
    14
    15.5
    35
    1個
    156
    160
    50
    6.5
    14
    付
    6.5
    374
    156
    155
    187
    225
    99
    22
    433 - 579
    80.5
    124.5
    73
    4 - 160
    44
    5
    29
    49.5
    40
    54
    108
    19
    122
    221
    68
    18
    19
    35
    1個
    82
    78
    38
    5
    4.5
    ナシ
    5
    238
    82
    80
    104
    122
    76
    18
    277.5 - 357.5
    56
    113
    48
    4 - 78
    40
    5
    19
    37.5
    32
    38
    56
    15
    83
    130
    50
    13
    12.5
    35
    1個
    108
    120
    40
    5
    8.3
    ナシ
    5
    300
    108
    108
    128
    162
    89
    22
    352 - 462
    71
    113
    60
    4 - 120
    41
    5
    29
    41.25
    40
    55
    70
    17
    83
    182
    40
    14
    15.5
    35
    1個
    156
    160
    50
    6.5
    14
    ナシ
    6.5
    374
    156
    155
    187
    225
    99
    22
    433 - 579
    80.5
    124.5
    73
    4 - 160
    44
    5
    29
    49.5
    40
    54
    108
    19
    122
    221
    68
    18
    19
    35
    1個
    207
    205
    50
    7
    23
    ナシ
    7
    454
    207
    205
    234
    274
    114
    25
    407 - 703
    95
    139
    85
    4 - 210
    51
    5
    29
    51.5
    50
    69
    152
    22
    150
    260
    87
    18
    25
    40
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    39,959円
    ( 43,955円 )
    4日目
    42,943円
    ( 47,237円 )
    4日目
    54,551円
    ( 60,006円 )
    3日目
    33,366円
    ( 36,703円 )
    3日目
    37,263円
    ( 40,989円 )
    3日目
    48,747円
    ( 53,622円 )
    3日目
    73,312円
    ( 80,643円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    カムロック機構を採用したボール盤バイス。
    【特長】
    ・ネジを回す必要が無く、短時間で可動体の開閉が出来る。
    ・主要部品は焼入れ、研磨がしてある。
    ・クランプマスターバイスはカムロック機構を採用した新しいタイプ。
    ・ワークのクランプ時間がネジ式に比べて50％短縮可能。
    ・主要部品は、焼入れ研磨仕上げがしてあり高精度で長持ち。
    ・ボデー・スライドジョーには強靱鋳鉄、センターバー、ガイドバーには、特殊鋼を使用し堅牢。
    【用途】
    ・ボール盤での穴開作業に便利。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    クランプマスターバイスのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q部品の交換は可能ですか？
    A
    可能です。
