ナベヤ

ナットランナークランプS型

カタログ |

通常単価(税別): 55,250円～70,332円

税込単価: 60,775円～77,365円

通常出荷日：3日目

【特長】・旋回タイプのナットランナークランプです・旋回方向と角度がご選択いただけます・クランプボルトの...

詳細を確認

クランプバーは付属しておりません。お客様にてご用意ください。

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

旋回タイプのナットランナークランプです。
旋回方向と角度がご選択いただけます。
クランプボルトの回転操作でクランプ・アンクランプを行います。
ナットランナーを使用して、トルク管理・高速クランプ・自動化ができます。
油圧に近い作動性を持ち、配管などが不要で手軽に自動化と効率改善ができます。

ナットランナー使用で高速クランプ

クランプバーが旋回（旋回方向は選べます）

油不使用のため、油漏れなどのトラブルなし

部品構成

No.	部品構成
（1）	戻しナット
（2）	テーパーブッシュ
（3）	クランプボルト
（4）	ピストン
（5）	シリンダ

性能・試験情報

クランプ能力線図

外形図

使用方法・使用事例

使用方法

クランプボルトを締めることにより、クランプバーが旋回しながらスイングストローク分下がり、その後ロックストローク分垂直に下がり、クランプ状態となります。

別売りのクランプバーを購入されるか、お客様にてクランプバーを製作してご使用ください。
製作される場合はクランプバー設計寸法を参考に製作してください。
シリンダ中心からクランプポイントまでの距離（L）、操作トルクで締付力が異なります。
クランプ能力線図を参考にクランプバー長さや操作トルクを設定してください。
嵩上げが必要な場合には便利な取付ベースがあります。別売の取付ベースをご使用されない場合は取付加工寸法を参考に取付加工を施して下さい。

使用事例

注意・禁止事項

過大トルクを加えると製品が破損します。
本製品はナットランナーを用いることを前提としたものです。類似のインパクトレンチ、インパルスレンチを用いる場合は、設定したトルクに対して出力トルクのばらつきが大きいために過大な操作入力が入ることがあります。使用の際には過大操作入力とならないように打撃数を一定にするなどの注意をしてください。
本製品の取り付けには六角穴付きボルトを（強度区分12.9）をご使用ください。
振動により緩みが生じますので、ばね座金、ネジロック剤を使用して緩み止め対策を施して下さい。
クランプバーは付属しておりません。お客様にてご用意してください。
シリンダ中心からクランプポイントまでの最大値は表の通りです。
それ以上で使用されるとクランプ本体の損傷の原因となります。

No.	Lmax
NRCS-03（R・L）	60
NRCS-06（R・L）	60
NRCS-10（R・L）	70

型番リスト

表示件数

型番

クランプストロークMAX

(mm)

締付力

(kN)

質量

(kg)

レバー方向

推奨トルク

(Nm)

スイング角度

最小発注数量

60	126～136.2	45	34	5.5	32	40	53	29～39.2	19	8.5	17	4	3	0.7	左	12	20	1個
60	126～137.3	45	34	5.5	32	40	53	29～40.3	19	8.5	17	4	3	0.7	左	12	30	1個
60	126～138.4	45	34	5.5	32	40	53	29～41.4	19	8.5	17	4	3	0.7	左	12	40	1個
60	126～139.6	45	34	5.5	32	40	53	29～42.6	19	8.5	17	4	3	0.7	左	12	50	1個
60	126～140.7	45	34	5.5	32	40	53	29～43.7	19	8.5	17	4	3	0.7	左	12	60	1個
60	126～141.8	45	34	5.5	32	40	53	29～44.8	19	8.5	17	4	3	0.7	左	12	70	1個
60	126～142.9	45	34	5.5	32	40	53	29～45.9	19	8.5	17	4	3	0.7	左	12	80	1個
60	126～136.2	45	34	5.5	32	40	53	29～39.2	19	8.5	17	4	3	0.7	右	12	20	1個
60	126～137.3	45	34	5.5	32	40	53	29～40.3	19	8.5	17	4	3	0.7	右	12	30	1個
60	126～138.4	45	34	5.5	32	40	53	29～41.4	19	8.5	17	4	3	0.7	右	12	40	1個
60	126～139.6	45	34	5.5	32	40	53	29～42.6	19	8.5	17	4	3	0.7	右	12	50	1個
60	126～140.7	45	34	5.5	32	40	53	29～43.7	19	8.5	17	4	3	0.7	右	12	60	1個
60	126～141.8	45	34	5.5	32	40	53	29～44.8	19	8.5	17	4	3	0.7	右	12	70	1個
60	126～142.9	45	34	5.5	32	40	53	29～45.9	19	8.5	17	4	3	0.7	右	12	80	1個
60	146～156.7	50	40	5.5	35	47	61	35～45.7	23	10.5	20	5.5	6	1.1	左	20	20	1個
60	146～158	50	40	5.5	35	47	61	35～47	23	10.5	20	5.5	6	1.1	左	20	30	1個
60	146～159.3	50	40	5.5	35	47	61	35～48.3	23	10.5	20	5.5	6	1.1	左	20	40	1個
60	146～160.7	50	40	5.5	35	47	61	35～49.7	23	10.5	20	5.5	6	1.1	左	20	50	1個
60	146～162	50	40	5.5	35	47	61	35～51	23	10.5	20	5.5	6	1.1	左	20	60	1個
60	146～163.3	50	40	5.5	35	47	61	35～52.3	23	10.5	20	5.5	6	1.1	左	20	70	1個
60	146～164.7	50	40	5.5	35	47	61	35～53.7	23	10.5	20	5.5	6	1.1	左	20	80	1個
60	146～156.7	50	40	5.5	35	47	61	35～45.7	23	10.5	20	5.5	6	1.1	右	20	20	1個
60	146～158	50	40	5.5	35	47	61	35～47	23	10.5	20	5.5	6	1.1	右	20	30	1個
60	146～159.3	50	40	5.5	35	47	61	35～48.3	23	10.5	20	5.5	6	1.1	右	20	40	1個
60	146～160.7	50	40	5.5	35	47	61	35～49.7	23	10.5	20	5.5	6	1.1	右	20	50	1個
60	146～162	50	40	5.5	35	47	61	35～51	23	10.5	20	5.5	6	1.1	右	20	60	1個
60	146～163.3	50	40	5.5	35	47	61	35～52.3	23	10.5	20	5.5	6	1.1	右	20	70	1個
60	146～164.7	50	40	5.5	35	47	61	35～53.7	23	10.5	20	5.5	6	1.1	右	20	80	1個
70	148.4～171.5	57	46	6.8	38	53	71.5	35～48	25	10.5	21	5.5	10	1.6	左	33	20	1個
70	148.4～173	57	46	6.8	38	53	71.5	35～49.5	25	10.5	21	5.5	10	1.6	左	33	30	1個
70	158.5～174.5	57	46	6.8	38	53	71.5	35～51	25	10.5	21	5.5	10	1.6	左	33	40	1個
70	158.5～176	57	46	6.8	38	53	71.5	35～52.5	25	10.5	21	5.5	10	1.6	左	33	50	1個
70	158.5～177.5	57	46	6.8	38	53	71.5	35～54	25	10.5	21	5.5	10	1.6	左	33	60	1個
70	158.5～179	57	46	6.8	38	53	71.5	35～55.5	25	10.5	21	5.5	10	1.6	左	33	70	1個
70	158.5～180.5	57	46	6.8	38	53	71.5	35～57	25	10.5	21	5.5	10	1.6	左	33	80	1個
70	148.4～171.5	57	46	6.8	38	53	71.5	35～48	25	10.5	21	5.5	10	1.6	右	33	20	1個
70	148.4～173	57	46	6.8	38	53	71.5	35～49.5	25	10.5	21	5.5	10	1.6	右	33	30	1個
70	158.5～174.5	57	46	6.8	38	53	71.5	35～51	25	10.5	21	5.5	10	1.6	右	33	40	1個
70	158.5～176	57	46	6.8	38	53	71.5	35～52.5	25	10.5	21	5.5	10	1.6	右	33	50	1個
70	158.5～177.5	57	46	6.8	38	53	71.5	35～54	25	10.5	21	5.5	10	1.6	右	33	60	1個
70	158.5～179	57	46	6.8	38	53	71.5	35～55.5	25	10.5	21	5.5	10	1.6	右	33	70	1個
70	158.5～180.5	57	46	6.8	38	53	71.5	35～57	25	10.5	21	5.5	10	1.6	右	33	80	1個
60	126～144	45	34	5.5	32	40	53	30～48	19	8.5	17	4	3	0.7	左	12	90	1個
60	126～144	45	34	5.5	32	40	53	30～48	19	8.5	17	4	3	0.7	右	12	90	1個
60	146～166	50	40	5.5	35	47	61	36～56	23	10.5	20	5.5	6	1.1	左	20	90	1個
60	146～166	50	40	5.5	35	47	61	36～56	23	10.5	20	5.5	6	1.1	右	20	90	1個
70	158.5～182	57	46	6.8	38	53	71.5	36～59.5	25	10.5	21	5.5	10	1.6	左	33	90	1個
70	158.5～182	57	46	6.8	38	53	71.5	36～59.5	25	10.5	21	5.5	10	1.6	右	33	90	1個

通常単価(税別) (税込単価)	通常出荷日

59,484円 ( 65,432円 )	3日目
59,484円 ( 65,432円 )	3日目
59,484円 ( 65,432円 )	3日目
59,484円 ( 65,432円 )	3日目
59,484円 ( 65,432円 )	3日目
59,484円 ( 65,432円 )	3日目
59,484円 ( 65,432円 )	3日目
59,484円 ( 65,432円 )	3日目
59,484円 ( 65,432円 )	3日目
59,484円 ( 65,432円 )	3日目
59,484円 ( 65,432円 )	3日目
59,484円 ( 65,432円 )	3日目
59,484円 ( 65,432円 )	3日目
59,484円 ( 65,432円 )	3日目
64,746円 ( 71,221円 )	3日目
64,746円 ( 71,221円 )	3日目
64,746円 ( 71,221円 )	3日目
64,746円 ( 71,221円 )	3日目
64,746円 ( 71,221円 )	3日目
64,746円 ( 71,221円 )	3日目
64,746円 ( 71,221円 )	3日目
64,746円 ( 71,221円 )	3日目
64,746円 ( 71,221円 )	3日目
64,746円 ( 71,221円 )	3日目
64,746円 ( 71,221円 )	3日目
64,746円 ( 71,221円 )	3日目
64,746円 ( 71,221円 )	3日目
64,746円 ( 71,221円 )	3日目
70,332円 ( 77,365円 )	3日目
70,332円 ( 77,365円 )	3日目
70,332円 ( 77,365円 )	3日目
70,332円 ( 77,365円 )	3日目
70,332円 ( 77,365円 )	3日目
70,332円 ( 77,365円 )	3日目
70,332円 ( 77,365円 )	3日目
70,332円 ( 77,365円 )	3日目
70,332円 ( 77,365円 )	3日目
70,332円 ( 77,365円 )	3日目
70,332円 ( 77,365円 )	3日目
70,332円 ( 77,365円 )	3日目
70,332円 ( 77,365円 )	3日目
70,332円 ( 77,365円 )	3日目
55,250円 ( 60,775円 )	3日目
55,250円 ( 60,775円 )	3日目
60,350円 ( 66,385円 )	3日目
60,350円 ( 66,385円 )	3日目
65,875円 ( 72,463円 )	3日目
65,875円 ( 72,463円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・旋回タイプのナットランナークランプです
・旋回方向と角度がご選択いただけます
・クランプボルトの回転操作でクランプ・アンクランプを行います
・ナットランナーを使用して、トルク管理・高速クランプ・自動化ができます
・油圧に近い作動性を持ち、配管などが不要で手軽に自動化と効率改善ができます

ご注意

クランプバーは付属しておりません。お客様にてご用意ください。

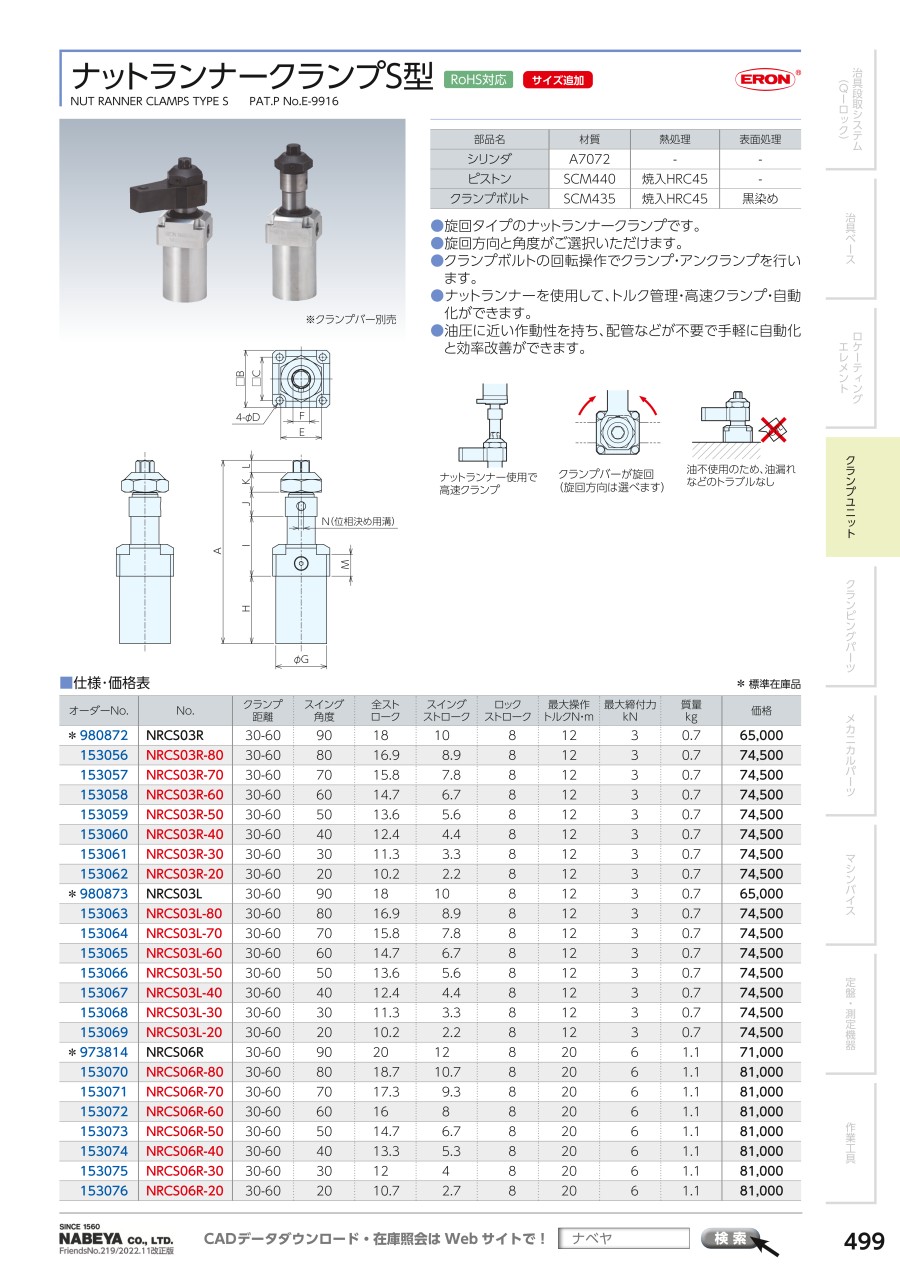

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
