ナベヤ

ジグ用割り座金

カタログ |

通常単価(税別): 830円～4,375円

税込単価: 913円～4,813円

通常出荷日：在庫品1日目～8日目一部当日出荷可能

割り座金のクランピングパーツ。【特長】・ナットを外さなくても、座金が外せる。・材質：S45C。・熱処理...

詳細を確認

未確定：候補が33型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ジグ用割り座金の外観

ジグ用割り座金の使用例

型番リスト

表示件数

型番

適合ボルト

(mm)

質量

(g)

最小発注数量

M8	25	8.4	6	17	1個
M8	30	8.4	8	37	1個
M8	35	8.4	8	48	1個
M8	40	8.4	8	66	1個
M8	45	8.4	8	85	1個
M10	30	10.5	8	32	1個
M10	35	10.5	8	46	1個
M10	40	10.5	8	63	1個
M10	45	10.5	8	82	1個
M10	50	10.5	10	130	1個
M10	60	10.5	10	192	1個
M10	70	10.5	10	269	1個
M12	35	13	8	39	1個
M12	40	13	8	58	1個
M12	45	13	8	77	1個
M12	50	13	10	123	1個
M12	60	13	10	185	1個
M12	70	13	10	260	1個
M12	80	13	10	346	1個
M16	100	17	12	645	1個
M16	50	17	10	112	1個
M16	60	17	10	172	1個
M16	70	17	10	245	1個
M16	80	17	10	330	1個
M16	90	17	12	512	1個
M20	100	21	12	620	1個
M20	70	21	10	230	1個
M20	80	21	10	313	1個
M20	90	21	12	491	1個
M24	100	25	12	595	1個
M24	70	25	10	213	1個
M24	80	25	10	295	1個
M24	90	25	12	468	1個

通常単価(税別) (税込単価)	通常出荷日

830円 ( 913円 )	3日目
890円 ( 979円 )	3日目
1,010円 ( 1,111円 )	3日目
1,130円 ( 1,243円 )	3日目
1,380円 ( 1,518円 )	3日目
890円 ( 979円 )	3日目
1,010円 ( 1,111円 )	3日目
1,130円 ( 1,243円 )	3日目
1,380円 ( 1,518円 )	3日目
1,650円 ( 1,815円 )	3日目
2,070円 ( 2,277円 )	3日目
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能
1,010円 ( 1,111円 )	3日目
1,130円 ( 1,243円 )	3日目
1,380円 ( 1,518円 )	5日目
1,570円 ( 1,727円 )	3日目
2,070円 ( 2,277円 )	3日目
2,490円 ( 2,739円 )	3日目
3,150円 ( 3,465円 )	3日目
4,375円 ( 4,813円 )	5日目
1,650円 ( 1,815円 )	8日目
2,070円 ( 2,277円 )	3日目
2,150円 ( 2,365円 )	3日目
3,150円 ( 3,465円 )	3日目
3,970円 ( 4,367円 )	在庫品1日目当日出荷可能
4,375円 ( 4,813円 )	3日目
2,490円 ( 2,739円 )	3日目
3,150円 ( 3,465円 )	3日目
3,970円 ( 4,367円 )	3日目
4,375円 ( 4,813円 )	3日目
2,490円 ( 2,739円 )	3日目
3,150円 ( 3,465円 )	3日目
3,970円 ( 4,367円 )	3日目

詳細情報

基本情報

基本情報

割り座金のクランピングパーツ。
【特長】
・ナットを外さなくても、座金が外せる。
・材質：S45C。
・熱処理：焼入HRC30±5。
・表面処理：黒染め。
・ジグ用割り座金。
【用途】
・ナット締め込み時に座金として最適。

カタログ

商品TOP

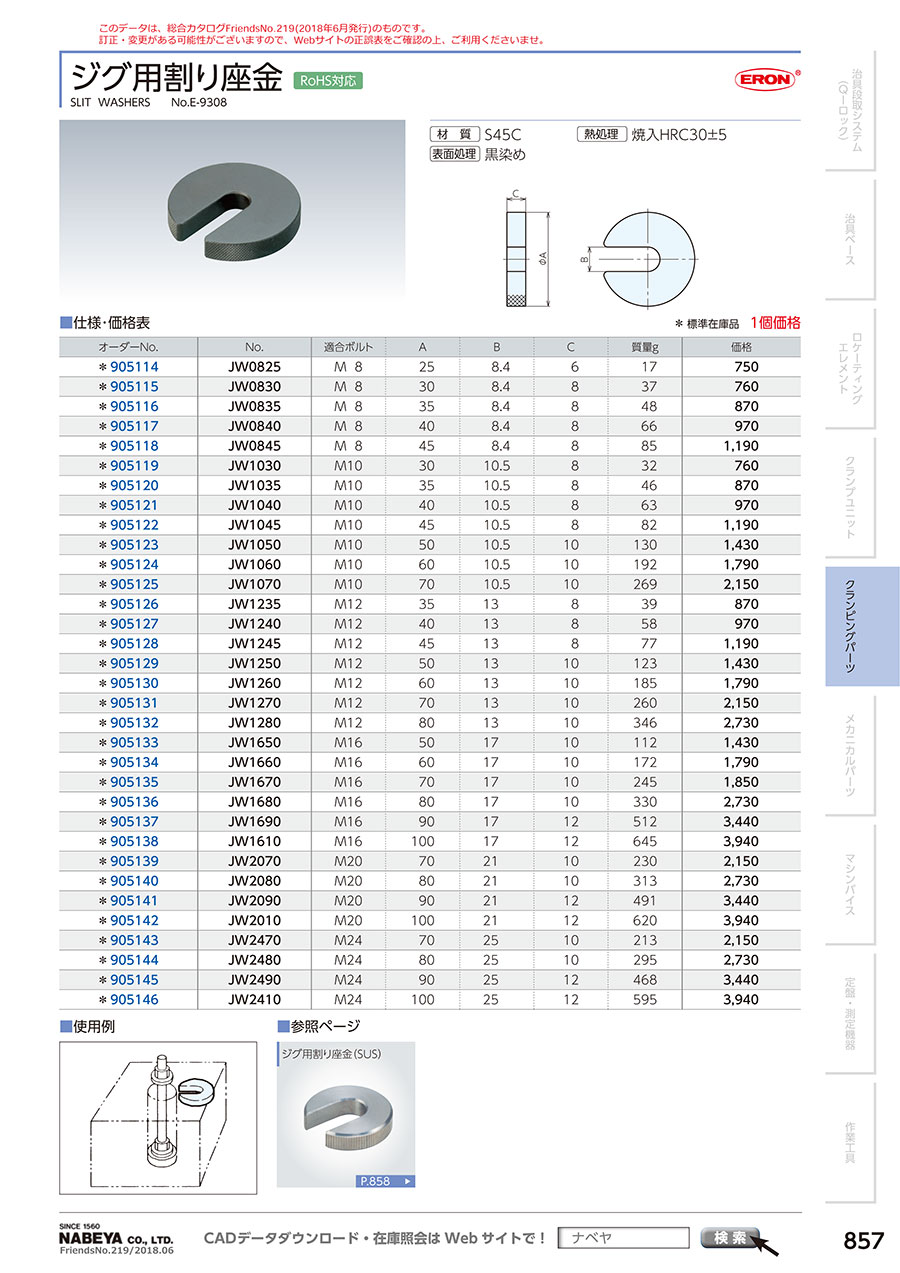

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ジグ用割り座金のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q焼入硬度はどのようになっていますか？　

HRC30±5です。
