ナベヤ

ジグキャッチ

ジグキャッチ JGC80
通常単価(税別)
3,666円3,116円
税込単価
4,033円3,428円
一部SALE 2026.12.31まで
通常出荷日：在庫品1日目当日出荷可能

【用途】ワークを固定をする際に使用できます。【特長】熱処理による強度が高いS45C製で、耐食性を含んだ...

詳細を確認

よく一緒に見られています

FG-プレーンクランプ

ナベヤ

FG-プレーンクランプ
通常価格(税別)： 2,511円 (税込価格：2,762円)

通常出荷日：在庫品1日目

よく一緒に見られています

ボールポイントジャッキ BPJ-70

ナベヤ

ボールポイントジャッキ BPJ-70
通常価格(税別)： 23,088円 (税込価格：25,397円)

通常出荷日：3 日目

型番:

JGC80
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

閲覧中の商品と併せてご検討ください

ジグ用カギ形座金ジグ用カギ形座金取付クランプセット取付クランプセットクイックダウンクランプ（小型・中型）クイックダウンクランプ（小型・中型）
－閉じる

JGC80の仕様・寸法情報

種類
クランプ単品
全長(mm)
80
全幅(mm)
14
本体材質
焼入れ鋼
A(mm)
-
B(mm)
14
C(mm)
-
D(mm)
24
E(mm)
14
F(mm)
22
G(mm)
5
H(mm)
15
I(mm)
9
J(mm)
5
K(mm)
30
L(mm)
23
M(mm)
5
N(mm)
7
O(mm)
8
P(mm)
6
Q(mm)
R4
材質詳細
S45C
熱処理
焼入（斜線部）
表面処理
黒染め
質量(g)
80
C寸交差(mm)
0～-0.2
P寸公差(mm)
+0.061～+0.025
-
-

商品情報

型番リスト

表示件数
  • 1
    • 型番
    JGC80

    種類

    全長

    (mm)

    全幅

    (mm)

    本体材質

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    G

    (mm)

    H

    (mm)

    I

    (mm)

    J

    (mm)

    K

    (mm)

    L

    (mm)

    M

    (mm)

    N

    (mm)

    O

    (mm)

    P

    (mm)

    Q

    (mm)

    質量

    (g)

    		最小発注数量
    クランプ単品
    80
    14
    焼入れ鋼
    -
    14
    -
    24
    14
    22
    5
    15
    9
    5
    30
    23
    5
    7
    8
    6
    R4
    80
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,666円3,116円
    ( 3,428円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【用途】ワークを固定をする際に使用できます。【特長】熱処理による強度が高いS45C製で、耐食性を含んだ黒染め処理がされています。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

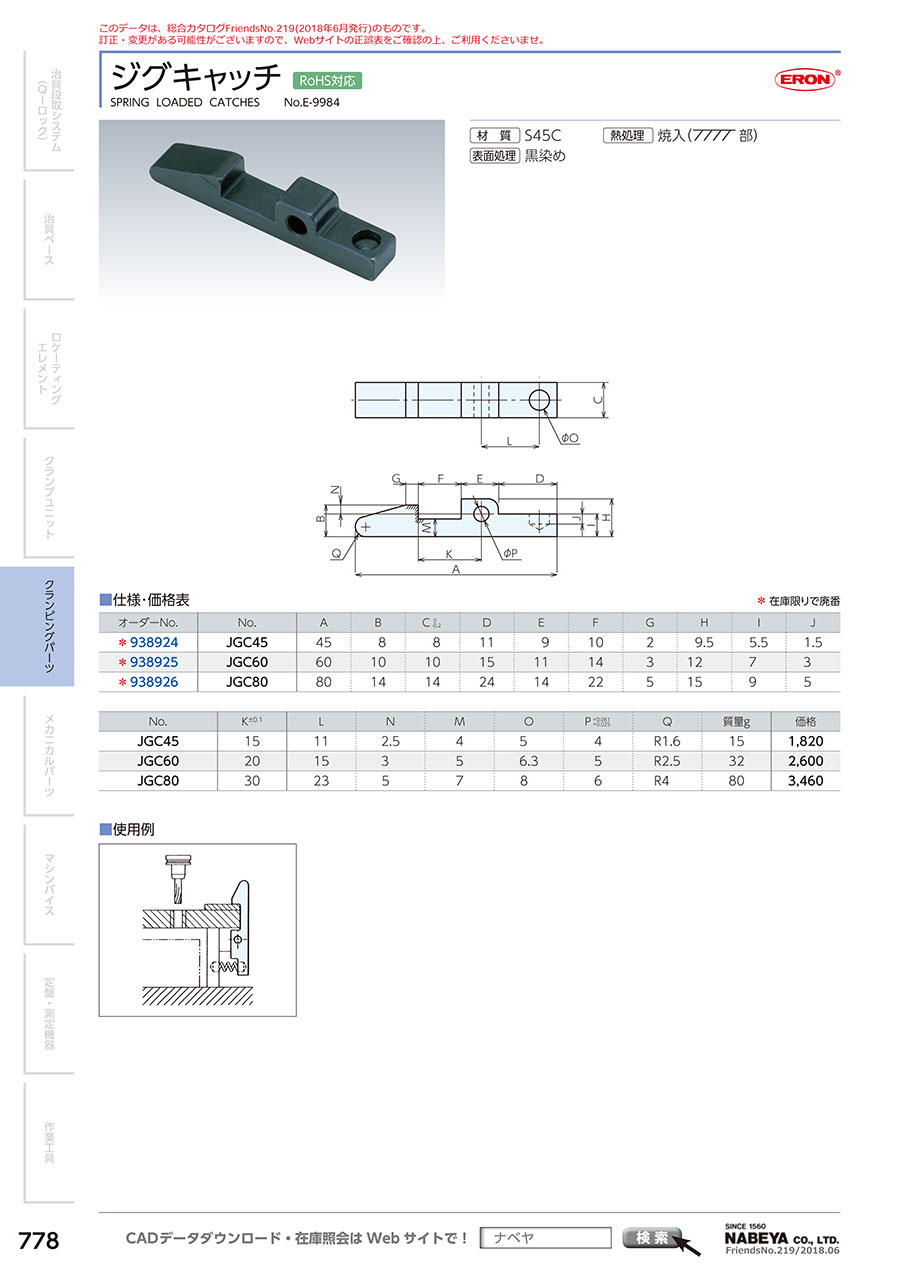

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ジグキャッチの型番JGC80のページです。 型番JGC80に関する仕様情報を記載しております。
    ジグキャッチのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ジグキャッチ
    ジグ用割り座金
    ジグ用カギ形座金
    クロムバナジューム鋼製ボールポイント六角棒レンチ
    ジャッキ用アタッチメント
    ヒールボルト
    メーカーナベヤナベヤナベヤナベヤナベヤナベヤ
    通常価格3,666円916円 -3,851円 -1,230円 -5,600円 -811円 -
    通常出荷日在庫品1日目在庫品1日目〜3日目〜3日目在庫品1日目〜1日目〜
    材質詳細S45C---S45C-
    熱処理焼入（斜線部）---焼入HRC30±5-
    表面処理黒染め---黒染め-
    C寸交差(mm)0～-0.2-----
    P寸公差(mm)+0.061～+0.025-----
