ナベヤ

菱形Tナット

カタログ

通常単価(税別): 1,950円～24,669円

税込単価: 2,145円～27,136円

通常出荷日：3日目～8日目

【特長】・材質：S45C・熱処理：焼入HRC30±5・表面処理：黒染め・T溝上部からのインサートが可能...

詳細を確認

よく一緒に見られています

ナベヤ

Tスロットナット（S45C）T溝破損防止仕様

通常価格(税別)： 418円 (税込価格：460円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

Tスロットナット（ネジ穴貫通タイプ）

通常価格(税別)： 450円 (税込価格：495円)

通常出荷日：在庫品1日目

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

菱形Tナットの外観

菱形Tナットの外形図

型番リスト

表示件数

型番

ネジ径

適合T溝巾

(mm)

質量

(g)

最小発注数量

M8	10	9.7	15	12	6	11	1個
M10	12	11.7	18	14	7	14	1個
M10	14	13.7	22	16	8	27	1個
M12	14	13.7	22	16	8	22	1個
M14	16	15.7	25	18	9	33	1個
M10	18	17.7	28	20	10	64	1個
M16	18	17.7	28	20	10	46	1個
M16	20	19.7	32	24	12	79	1個
M18	20	19.7	32	24	12	70	1個
M16	22	21.7	35	28	14	119	1個
M20	22	21.7	35	28	14	98	1個
M20	24	23.7	40	32	16	178	1個
M16	28	27.7	44	36	18	278	1個
M20	28	27.7	44	36	18	248	1個
M24	28	27.7	44	36	18	215	1個
M30	36	35.6	54	44	22	430	1個
M36	42	41.6	65	52	26	690	1個

通常単価(税別) (税込単価)	通常出荷日

1,950円 ( 2,145円 )	3日目
1,950円 ( 2,145円 )	3日目
2,230円 ( 2,453円 )	5日目
2,270円 ( 2,497円 )	3日目
2,710円 ( 2,981円 )	3日目
3,110円 ( 3,421円 )	3日目
2,620円 ( 2,882円 )	3日目
3,390円 ( 3,729円 )	8日目
3,770円 ( 4,147円 )	8日目
5,250円 ( 5,775円 )	3日目
4,370円 ( 4,807円 )	3日目
4,540円 ( 4,994円 )	3日目
6,914円 ( 7,605円 )	3日目
6,857円 ( 7,543円 )	3日目
6,537円 ( 7,191円 )	3日目
12,271円 ( 13,498円 )	3日目
24,669円 ( 27,136円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・材質：S45C
・熱処理：焼入HRC30±5
・表面処理：黒染め
・T溝上部からのインサートが可能な為、横長のテーブルでの使用に便利です
・T溝内での接着面積が小さい為、締め込みが容易です

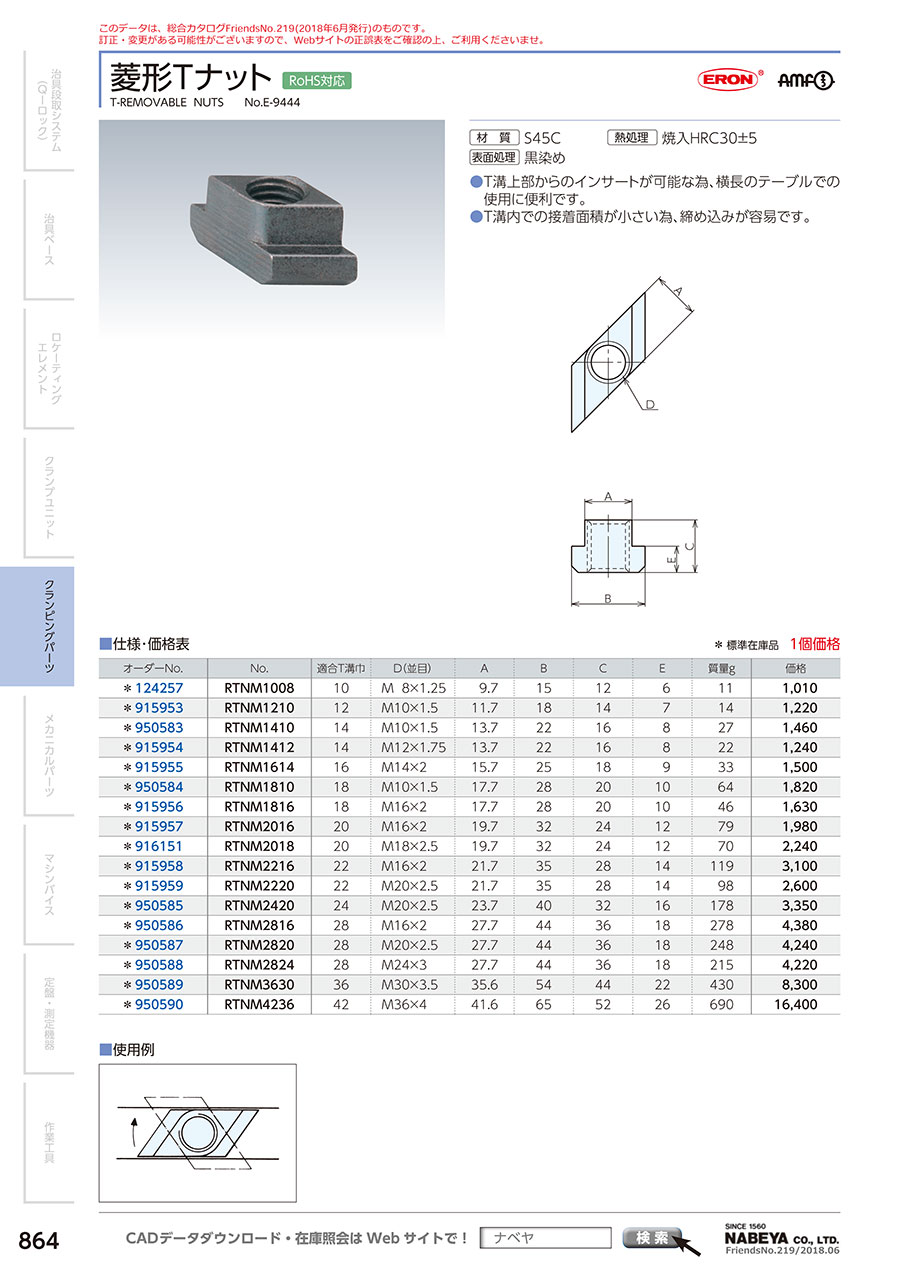

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

菱形Tナットのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q適合T溝幅はどのくらいですか？

10mm～42mmからお選び頂けます。
