ナベヤ

レッグクランプ（S45C・FCD450）

カタログ

通常単価(税別): 1,940円～8,063円

税込単価: 2,134円～8,869円

通常出荷日：3日目～8日目

L字型のクランピングパーツ。【特長】・マシンバイス、サブテーブル等の取付クランプとして使用・LC12・...

詳細を確認

55.0

よく一緒に見られています

ナベヤ

ねじ穴付ストラップクランプ

通常価格(税別)： 3,131円 (税込価格：3,444円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

インジェッククランプ

通常価格(税別)： 3,180円 (税込価格：3,498円)

通常出荷日：在庫品1日目

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

LC

LCMC

製品仕様

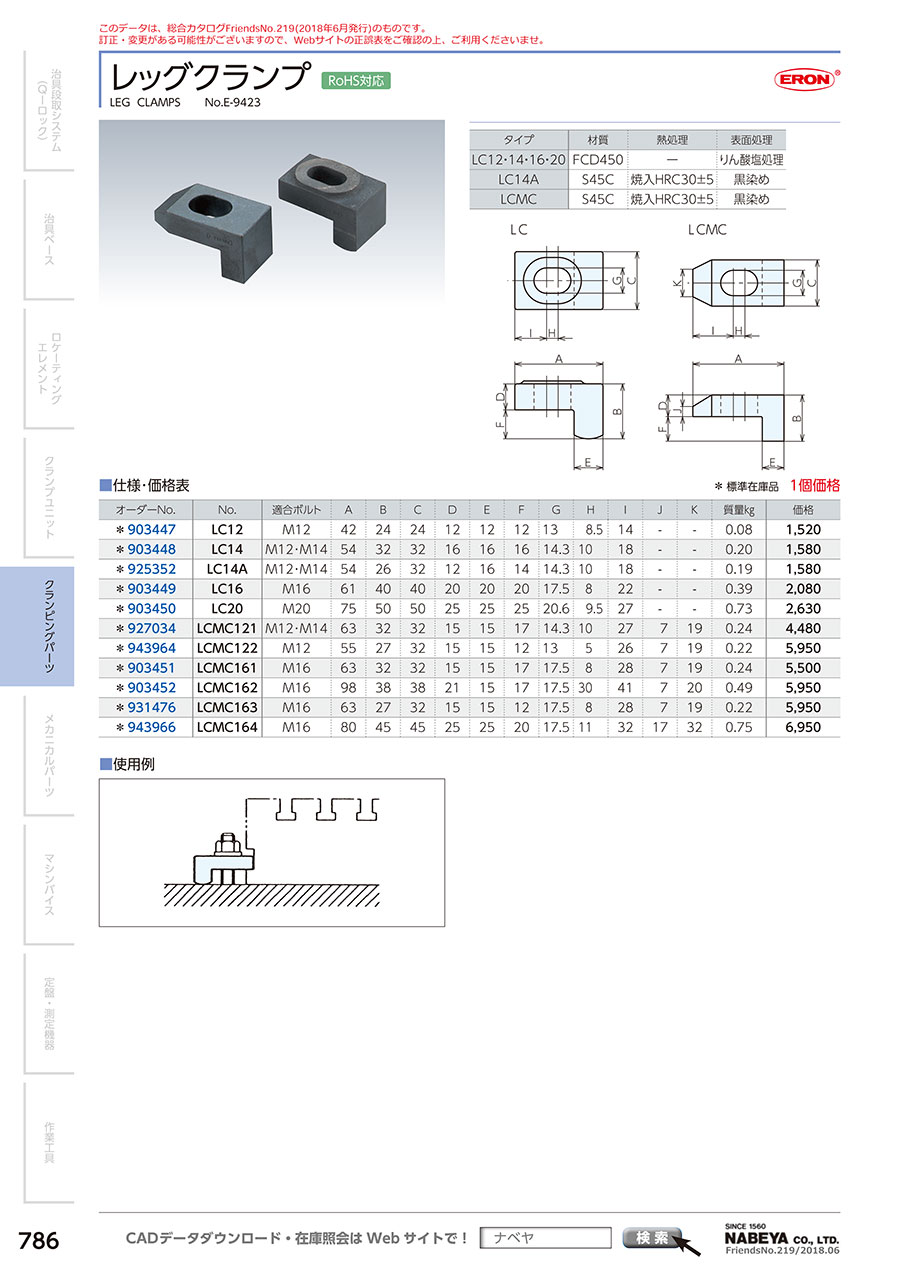

レッグクランプの外観

レッグクランプの使用例

型番	適合ボルト	全長	全巾	クランプ高	質量kg
LC-12	M12	42	24	12	0.08
LC-14	M12・M14	54	32	16	0.2
LC-14A	M12・M14	54	32	14	0.19
LC-16	M16	61	40	20	0.39
LC-20	M20	75	50	25	0.73
LCMC121	M12・M14	63	32	17	0.24
LCMC122	M12	55	32	12	0.22
LCMC161	M16	63	32	17	0.24
LCMC162	M16	98	38	17	0.49
LCMC163	M16	63	32	12	0.22
LCMC164	M16	80	45	20	0.75

型番リスト

表示件数

型番

全長

(mm)

全幅

(mm)

適合ボルト

本体材質

(mm)

質量

(kg)

材質詳細

熱処理

表面処理

最小発注数量

42	24	M12	一般鋼・鋳鉄	24	12	12	12	13	8.5	14	-	-	0.08	FCD450	-	りん酸塩処理	1個
54	32	M14	一般鋼・鋳鉄	32	16	16	16	14.3	10	18	-	-	0.2	FCD450	-	りん酸塩処理	1個
54	32	M14	焼入れ鋼	26	12	16	14	14.3	10	18	-	-	0.19	S45C	焼入HRC30±5	黒染め	1個
61	40	M16	一般鋼・鋳鉄	40	20	20	20	17.5	8	22	-	-	0.39	FCD450	-	りん酸塩処理	1個
75	50	M20	一般鋼・鋳鉄	50	25	25	25	20.6	9.5	27	-	-	0.73	FCD450	-	りん酸塩処理	1個
63	32	M12、M14	焼入れ鋼	32	15	15	17	14.3	10	27	7	19	0.24	S45C	焼入HRC30±5	黒染め	1個
55	32	M12	焼入れ鋼	27	15	15	12	13	5	26	7	19	0.22	S45C	焼入HRC30±5	黒染め	1個
43	32	M12	焼入れ鋼	32	15	8	5	14	20	24	12	-	0.23	S45C	焼入HRC30±5	黒染め	1個
63	32	M16	焼入れ鋼	32	15	15	17	17.5	8	28	7	19	0.24	S45C	焼入HRC30±5	黒染め	1個
98	38	M16	焼入れ鋼	38	21	15	17	17.5	30	41	7	20	0.49	S45C	焼入HRC30±5	黒染め	1個
63	32	M16	焼入れ鋼	27	15	15	12	17.5	8	28	7	19	0.22	S45C	焼入HRC30±5	黒染め	1個
80	45	M16	焼入れ鋼	45	25	25	20	17.5	11	32	17	32	0.75	S45C	焼入HRC30±5	黒染め	1個

通常単価(税別) (税込単価)	通常出荷日

1,940円 ( 2,134円 )	8日目
2,020円 ( 2,222円 )	8日目
2,020円 ( 2,222円 )	3日目
2,660円 ( 2,926円 )	3日目
3,351円 ( 3,686円 )	3日目
5,306円 ( 5,837円 )	8日目
6,950円 ( 7,645円 )	3日目
6,035円 ( 6,639円 )	3日目
6,447円 ( 7,092円 )	8日目
6,950円 ( 7,645円 )	3日目
6,950円 ( 7,645円 )	3日目
8,063円 ( 8,869円 )	3日目

詳細情報

基本情報

基本情報

L字型のクランピングパーツ。
【特長】
・マシンバイス、サブテーブル等の取付クランプとして使用
・LC12・14・16・20：FCD450・LC14A・LCMC：S45Cのレッグクランプ
【用途】
・マシンバイス・サブテーブルの取付に最適

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

レッグクランプ（S45C・FCD450）のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

バイスの固定用として

満足度：5.02021/07/07

工作機械のテーブル上にバイスを固定、加工物の固定として使用しています。物(機械、加工品)を増やした関係でこの商品を購入し...もっと読む

0人が参考にしています。

MC加工

満足度：5.02021/06/22

MC時のクランプに使用しました。短納期で問題なく使用できています。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q適合ボルトサイズは何がありますか？

M12、M14、M16、M20用があります。
