ナベヤ

アトラススクリュージャッキ

カタログ |

通常単価(税別): 31,108円～62,963円

税込単価: 34,219円～69,259円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

大物ワーク用ジャッキ。【特長】・ベース部を広くし、ネジ部を長くしてあるので、加工物の固定に便利。・材質...

詳細を確認

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ACS-140,200

ACS-320,550

製品仕様

アトラススクリュージャッキの外観

アトラススクリュージャッキの使用例

型番	最小高	最大高	耐荷重 kN	質量 kg
ACS140	100	140	60	1.8
ACS200	140	200	60	2.2
ACS320	200	320	40	3.8
ACS550	320	550	25	4.9

型番リスト

表示件数

型番

最低高さ

(mm)

最高高さ

(mm)

質量

(kg)

耐荷重

(kN)

最小発注数量

100	140	67	17.5	18	1.8	60	1個
140	200	105	17.5	18	2.2	60	1個
200	320	165	22.5	22	3.8	40	1個
320	550	285	24	22	4.9	25	1個

通常単価(税別) (税込単価)	通常出荷日

31,108円 ( 34,219円 )	3日目
38,817円 ( 42,699円 )	3日目
54,357円 ( 59,793円 )	3日目
62,963円 ( 69,259円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

大物ワーク用ジャッキ。
【特長】
・ベース部を広くし、ネジ部を長くしてあるので、加工物の固定に便利。
・材質：S45C及びFC250。
・表面処理：焼付塗装。
【用途】
・ワークの支持、高さ調整に最適。
・クランプのサポートに便利。

カタログ

商品TOP

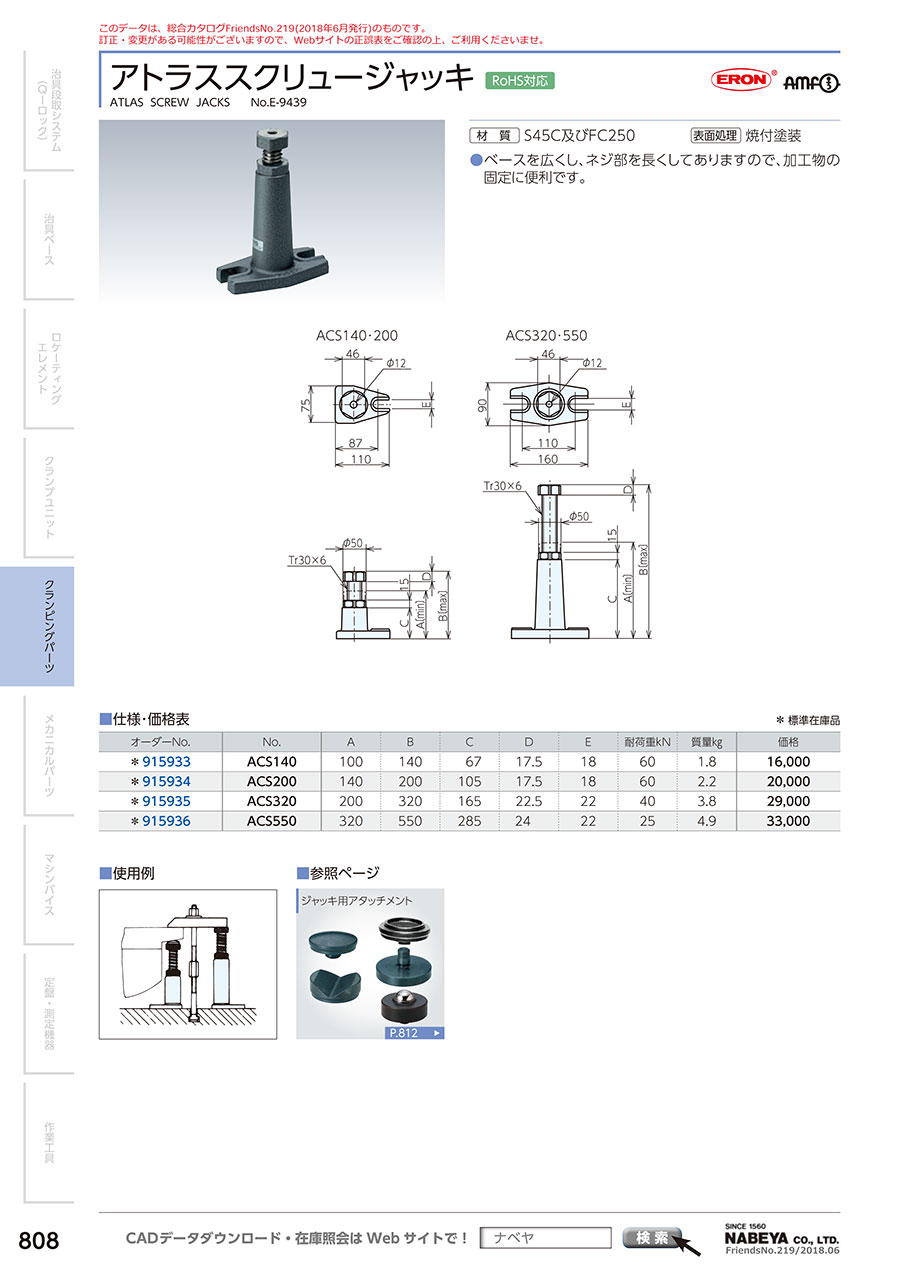

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アトラススクリュージャッキのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q耐荷重はいくつになりますか？

ACS140、200が60KN、ACS320が40KN、ACS550が25KNです。
