強力パワーレンチ
強力パワーレンチ

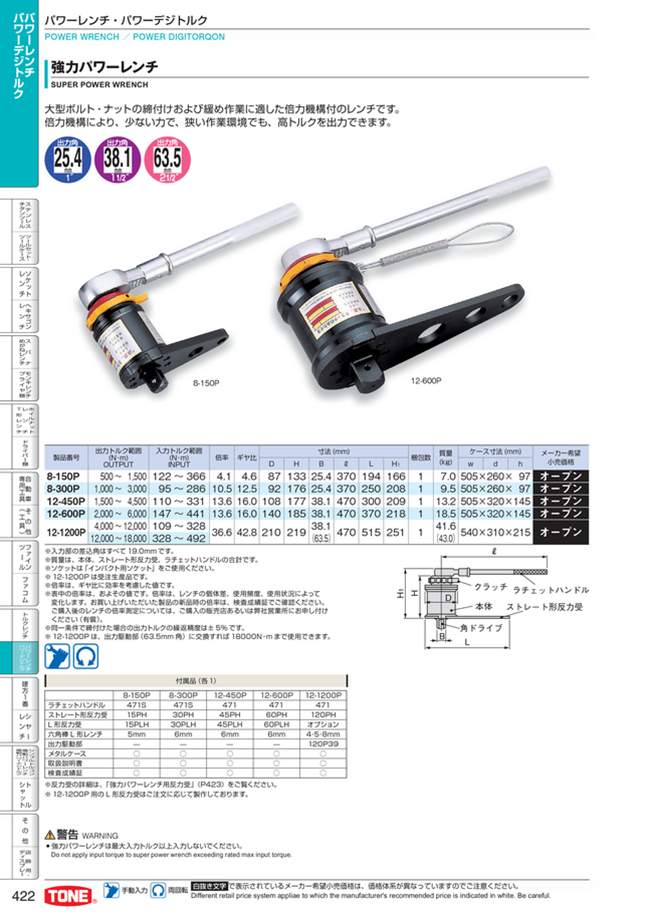

寸法参考図
製品仕様
| 製品番号 | 出力トルク範囲 (N･m)_OUTPUT | 入力トルク範囲 (N･m)_INPUT | 倍率 | ギヤ比 | 寸法 (mm)D | 寸法 (mm)H | 寸法 (mm)B | 寸法 (mm)l | 寸法 (mm)L | 寸法 (mm)H1 | 寸法 (mm)L1 | 寸法 (mm)h | 質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12-1200P | 4,000～12,000 | 109～328 | 36.6 | 42.8 | 210 | 219 | 38.1(63.5) | 470 | 410 | 251 | - | - | 41.6(43.0) |
| 12-1200P | 12,000～18,000 | 328～492 | 36.6 | 42.8 | 210 | 219 | 38.1(63.5) | 470 | 410 | 251 | - | - | 41.6(43.0) |
- ※ 入力部の差込角はすべて19.0mm。
- ※ 質量は、本体、ストレート形反力受、ラチェットハンドルの合計。
- ※ ソケットは「インパクト用ソケット」を使用。
- ※ 受注生産品。
- ※ 倍率は、ギヤ比に効率を考慮した値。
- ※ 表中の倍率は、およその値。倍率は、レンチの個体差、使用頻度、使用状況によって変化。新品時の倍率は、検査合格書で確認。
- ※ 同一条件で締付けた場合の出力トルクの繰返精度は（プラスマイナス）5%。
- ※ 12-1200Pは、出力駆動部（63.5mm角）に交換すれば18,000N・mまで使用可。
使用上の注意
強力パワーレンチは最大入力トルク以上入力しないでください。
付属品
- 1.ラチェットハンドル
8-150P用（471S）,8-300P用（471S）,12-450P用（471）,12-600P用（471）,12-1200P用（471） - 2.ストレート形反力受
8-150P用（15PH）,8-300P用（30PH）,12-450P用（45PH）,12-600P用（60PH）,12-1200P用（120PH） - 3.L形反力受
8-150P用（15PLH）,8-300P用（30PLH）,12-450P用（45PLH）,12-600P用（60PLH） - 4.六角棒L形レンチ
8-150P用（5mm）,8-300P用（6mm）,12-450P用（6mm）,12-600P用（6mm）,12-1200P用（4mm･5mm･8mm） - 5.出力駆動部（63.5mm角）
12-1200Pのみ（120P39） - 6.メタルケース
- 7.取扱説明書
- 8.検査合格書
- ※ 反力受の詳細は、「強力パワーレンチ用反力受」（強力パワーレンチ用反力受）を参照。
- ※ 12-1200P用のL形反力受はご注文に応じて製作。
12-1200Pの仕様・寸法情報
JANコード
4953488009828
質量(g)
41600
負担方向
左右
詳細タイプ
セット品
出力角(mm)
38.1（63.5）
出力トルク範囲(N・m)
-
入力トルク範囲(N・m)
-
倍率
倍率36.6倍
補足説明
出力トルク＝入力トルク×レンチ倍率（36.6倍）
-
-
絞り込み条件
JANコード
- 4953488009828
- 4953488009781
- 4953488009798
- 4953488009804
- 4953488009811
タイプ
- 8-150P-12-1200P
出荷日
- すべて
- 51日以内
詳細情報
基本情報
大型ボルト・ナットの締付けおよび緩め作業に適した倍力機構付のレンチです。
【特長】
・倍力機構により、少ない力で、狭い作業環境でも、高トルクを出力できます
・手動式なので、電源・エアー源が不要
・遊星歯車機構により、小さな入力トルクで大きな力を発揮
・騒音・打撃音が発生することなく作業環境を守る
【用途】
・機械の組立て、基礎ボルト、大型チャックに最適
・ダイセット取付け、メンテナンス、仮枠の取付け、鉄塔基礎ボルトに便利
・大型車両ホイルナット、建機、重機の大型ボルト、船のエンジンボルトの着脱に最適
・各種プラントの配管バルブ・フランジ・熱交換器の組立修理に便利
