ナベヤ

大型アングルプレート（イケール）

カタログ |

通常単価(税別): 91,800円～173,400円

税込単価: 100,980円～190,740円

通常出荷日：3日目

治具ベースとして使用するアングルプレート。【特長】・材質：FC250。・熱処理：焼鈍（黒皮部）。【用途...

詳細を確認

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

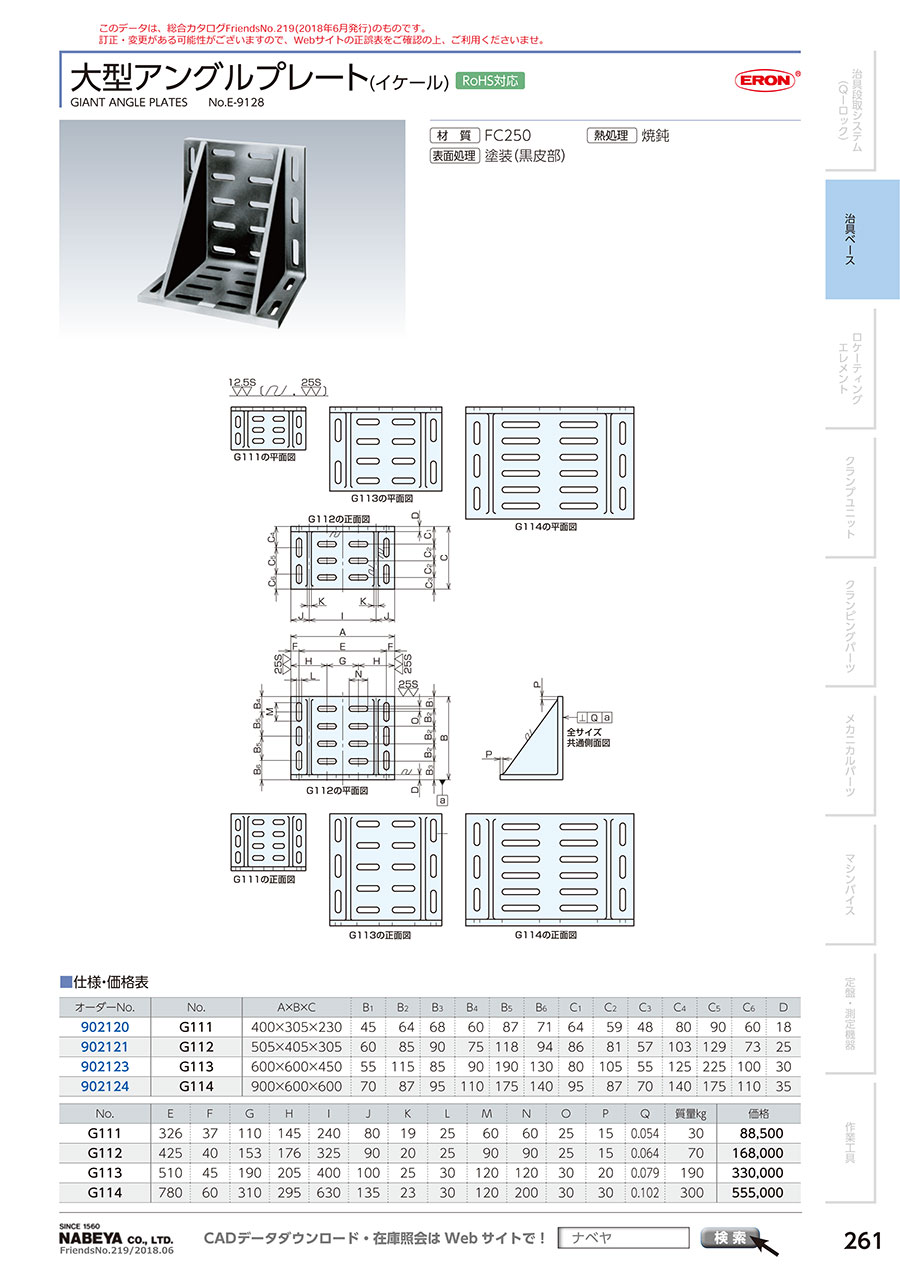

G111の平面図

G113の平面図

G114の平面図

G112の正面図

G112の平面図

全サイズ共通側面図

G111の正面図

G113の正面図

G114の正面図

型番	A×B×C	B₁	B₂	B₃	B₄	B₅	B₆	C₁	C₂	C₃	C₄	C₅	C₆	D
G111	400×305×230	45	64	68	60	87	71	64	59	48	80	90	60	18
G112	505×405×305	60	85	90	75	118	94	86	81	57	103	129	73	25
G113	600×600×450	55	115	85	90	190	130	80	105	55	125	225	100	30
G114	900×600×600	70	87	95	110	175	140	95	87	70	140	175	110	35

型番	E	F	G	H	I	J	K	L	M	N	O	P	Q	質量kg
G111	326	37	110	145	240	80	19	25	60	60	25	15	0.054	30
G112	425	40	153	176	325	90	20	25	90	90	25	15	0.064	70
G113	510	45	190	205	400	100	25	30	120	120	30	20	0.079	190
G114	780	60	310	295	630	135	23	30	120	200	30	30	0.102	300

型番リスト

表示件数

型番

G111

G112

(mm)

重量

(kg)

(mm)

最小発注数量

400	305	230	21	326	37	110	145	240	80	19	25	60	60	25	15	0.054	30	45	64	68	60	87	71	64	59	48	80	90	60	1個
505	405	305	25	425	40	153	176	325	90	20	25	90	90	25	15	0.064	70	60	85	90	75	118	94	86	81	57	103	129	73	1個

通常単価(税別) (税込単価)	通常出荷日

91,800円 ( 100,980円 )	3日目
173,400円 ( 190,740円 )	3日目

詳細情報

基本情報

基本情報

治具ベースとして使用するアングルプレート。
【特長】
・材質：FC250。
・熱処理：焼鈍（黒皮部）。
【用途】
・ワークの貼り付けに便利。
・治具ベースに便利。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

大型アングルプレート（イケール）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q一番大きい物は何ですか？

W900×D600×H600mm、重量300㎏です。

この商品を見た人は、こんな商品も見ています

	今見ている商品大型アングルプレート（イケール）	MJイケールS型	溝なしアングルプレート機械仕上	リブ付LNアングルプレート	MC精密アングルプレート（T溝タイプ）	精密アングルプレート（リブなし）B型
メーカー	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ
通常価格	91,800円-	8,680円 -	6,976円 -	30,892円 -	271,150円 -	18,320円 -
通常出荷日	3日目	3日目	在庫品1日目〜	3日目	3日目	3日目
材質	FC250	FC250	FC250	FC250	FC250	FC250
熱処理	焼鈍	焼鈍	焼鈍	焼鈍	焼鈍	焼鈍
表面処理	塗装(黒皮部)	塗装(黒皮部)	塗装(黒皮部)	塗装(黒皮部)	塗装（黒皮部）	塗装(黒皮部)
