ナベヤ

トグルダウンクランプ６８３３

トグルダウンクランプ６８３３ 6833-3

型番:

6833-3
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

6833-3の仕様・寸法情報

種類
トグルクランプ・用品
本体材質
一般鋼・鋳鉄
トグルクランプユニット/オプション
ユニット
トグルクランプ方向
上面
装着方法
サイドベース
A(mm)
8
B(mm)
58
C(mm)
28.5
D(mm)
6.5
E(mm)
40
F(mm)
8
G(mm)
24
H(mm)
71
I(mm)
15
J(mm)
7
K(mm)
42.5
L(mm)
38
M(mm)
23
N(mm)
6～8
質量(kg)
0.39
材質詳細
SS400
表面処理
亜鉛メッキ
ボルト径 X 長さ(mm)
M8x45
全長 X 全高(mm)
206x86
締付力 O1(kN)
1.8
締付力 O2(kN)
2.5

商品情報

型番リスト

表示件数
  • 1
    • 型番
    6833-3

    種類

    本体材質

    トグルクランプユニット/オプション

    トグルクランプ方向

    装着方法

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    G

    (mm)

    H

    (mm)

    I

    (mm)

    J

    (mm)

    K

    (mm)

    L

    (mm)

    M

    (mm)

    N

    (mm)

    質量

    (kg)

    ボルト径 X 長さ

    (mm)

    全長 X 全高

    (mm)

    締付力 O1

    (kN)

    締付力 O2

    (kN)

    		最小発注数量
    トグルクランプ・用品
    一般鋼・鋳鉄
    ユニット
    上面
    サイドベース
    8
    58
    28.5
    6.5
    40
    8
    24
    71
    15
    7
    42.5
    38
    23
    6～8
    0.39
    M8x45
    206x86
    1.8
    2.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    15,998円
    ( 17,598円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    材質　SS400・亜鉛メッキのトグルダウンクランプ6833です。

    商品担当おすすめ

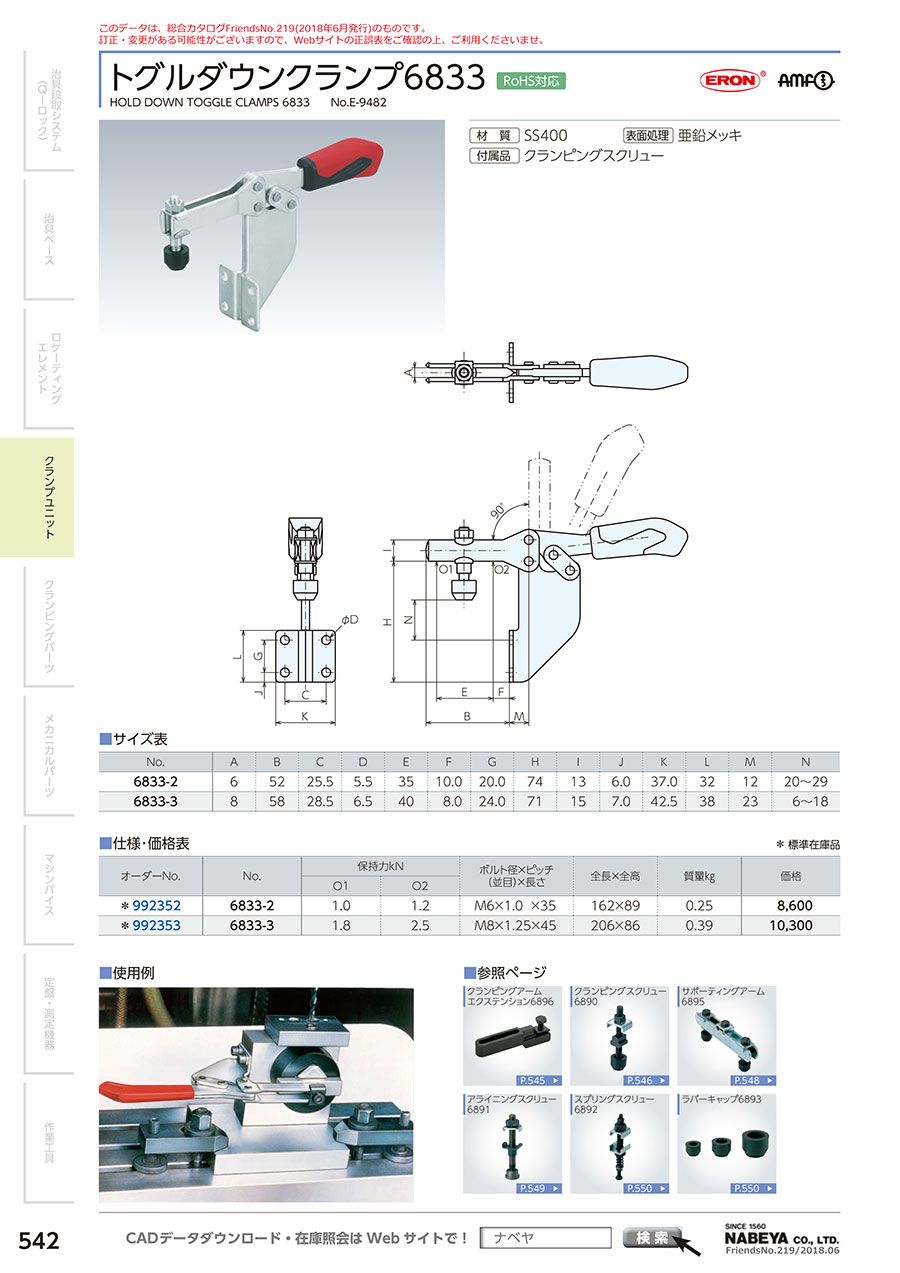

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    トグルダウンクランプ６８３３の型番6833-3のページです。 型番6833-3に関する仕様情報を記載しております。
