ナベヤ

スイングボルト（SUS）

スイングボルト（SUS）
通常単価(税別)
9,282円～54,817円
税込単価
10,210円～60,299円
通常出荷日：3日目

ボルト先端に穴があり軸を通して使用するボルト。【特長】・SUS316製です。【用途】・クランプ等の開閉...

詳細を確認

よく一緒に見られています

スイングボルト SBSタイプ

ナベヤ

スイングボルト SBSタイプ
通常価格(税別)： 3,440円 (税込価格：3,784円)

通常出荷日：3 日目 ～

よく一緒に見られています

スイングボルト（強力型）

ナベヤ

スイングボルト（強力型）
通常価格(税別)： 3,511円 (税込価格：3,862円)

通常出荷日：1 日目 ～

未確定：候補が13型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

スイングボルト（SUS）の外観

スイングボルト（SUS）の外観

スイングボルト（SUS）の外形図

スイングボルト（SUS）の外形図

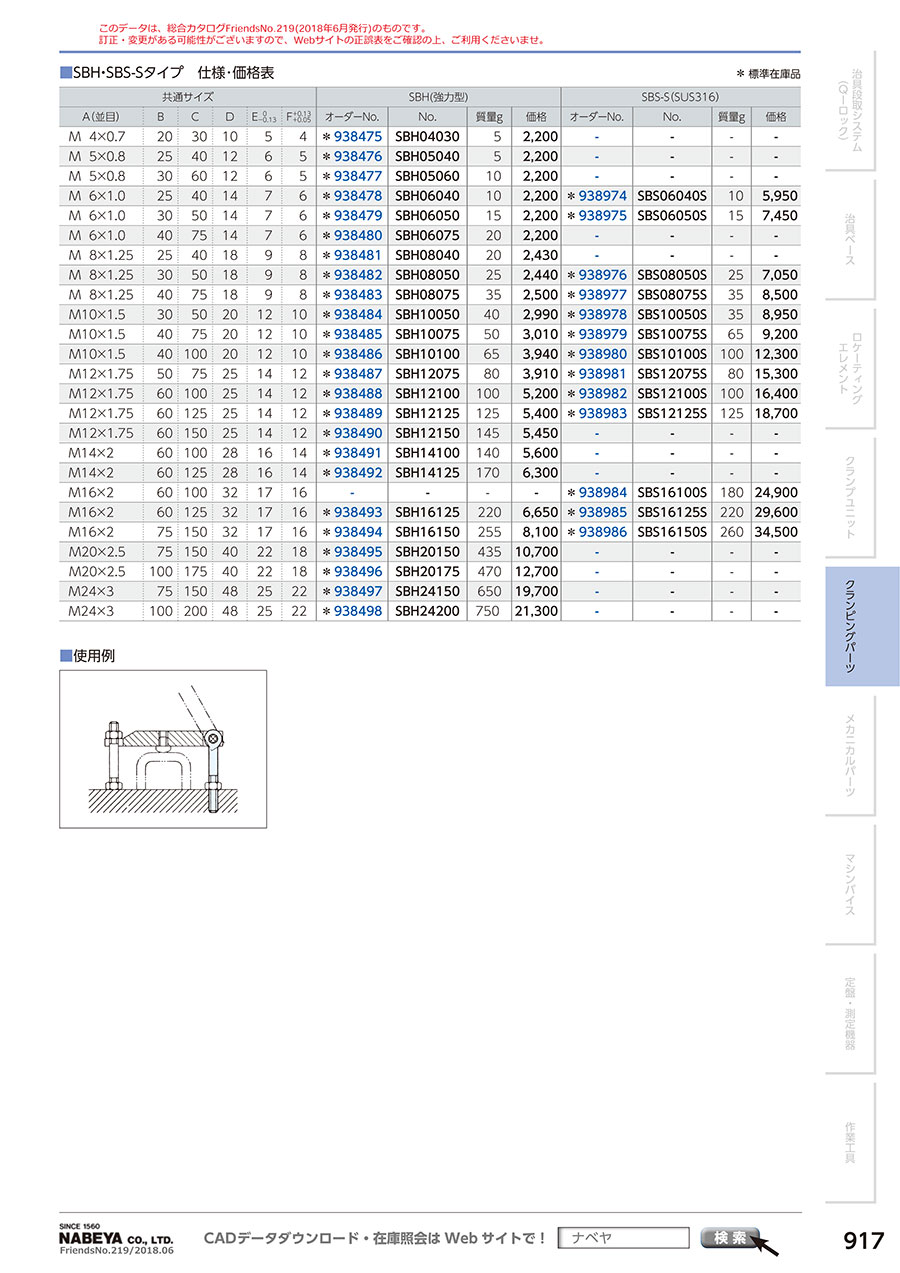

型番リスト

表示件数
  • 1
    • 型番
    SBS06040S
    SBS06050S
    SBS08050S
    SBS08075S
    SBS10050S
    SBS10075S
    SBS10100S
    SBS12075S
    SBS12100S
    SBS12125S
    SBS16100S
    SBS16125S
    SBS16150S

    ネジ径

    ネジ長

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    質量

    (g)

    		最小発注数量
    M6
    25
    40
    14
    7
    6
    10
    1個
    M6
    30
    50
    14
    7
    6
    15
    1個
    M8
    30
    50
    18
    9
    8
    25
    1個
    M8
    40
    75
    18
    9
    8
    35
    1個
    M10
    30
    50
    20
    12
    10
    35
    1個
    M10
    40
    75
    20
    12
    10
    65
    1個
    M10
    40
    100
    20
    12
    10
    100
    1個
    M12
    50
    75
    25
    14
    12
    80
    1個
    M12
    60
    100
    25
    14
    12
    100
    1個
    M12
    60
    125
    25
    14
    12
    125
    1個
    M16
    60
    100
    32
    17
    16
    180
    1個
    M16
    60
    125
    32
    17
    16
    220
    1個
    M16
    75
    150
    32
    17
    16
    260
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,282円
    ( 10,210円 )
    3日目
    11,706円
    ( 12,877円 )
    3日目
    11,052円
    ( 12,157円 )
    3日目
    13,184円
    ( 14,502円 )
    3日目
    13,904円
    ( 15,294円 )
    3日目
    14,275円
    ( 15,703円 )
    3日目
    19,246円
    ( 21,171円 )
    3日目
    24,128円
    ( 26,541円 )
    3日目
    25,761円
    ( 28,337円 )
    3日目
    29,472円
    ( 32,419円 )
    3日目
    39,089円
    ( 42,998円 )
    3日目
    47,115円
    ( 51,827円 )
    3日目
    54,817円
    ( 60,299円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    ボルト先端に穴があり軸を通して使用するボルト。
    【特長】
    ・SUS316製です。
    【用途】
    ・クランプ等の開閉に便利。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スイングボルト（SUS）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qサイズのバリエーションはありますか？
    A
    M6、M8、M10、M12、M16があります。
