治具プレート

通常単価(税別): 39,448円～66,054円

税込単価: 43,393円～72,659円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

ねじ穴加工済の精密検査用治具プレート。色々な治具を固定できます！【特長】・花崗岩を使ったねじ穴加工付定...

商品タイプ
定盤用工具
平面精度 (μm)
5
G (mm)
30
H (mm)
30
M
M6×P1.0深さ12mm
本体/オプション
本体

未確定 8 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

3030I-6

材質

本体：花崗岩
ねじ穴：ステンレス

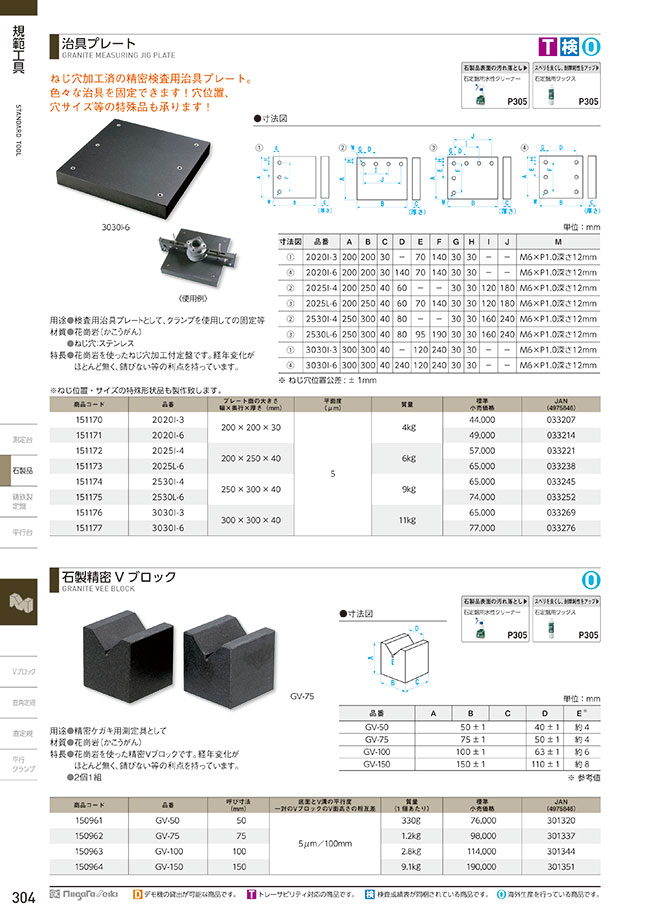

型番	商品コード	プレート面の大きさ幅×奥行×厚さ（mm）	平面度（μm）	質量	JAN （4975846）
2020I-3	151170	200×200×30	5	4kg	033207
2020I-6	151171	200×200×30	5	4kg	033214
2025I-4	151172	200×250×40	5	6kg	033221
2025L-6	151173	200×250×40	5	6kg	033238
2530I-4	151174	250×300×40	5	9kg	033245
2530L-6	151175	250×300×40	5	9kg	033252
3030I-3	151176	300×300×40	5	11kg	033269
3030I-6	151177	300×300×40	5	11kg	033276

規格表

単位：mm

型番	寸法図	A	B	C	D	E	F	G	H	I	J	M
2020I-3	①	200	200	30	－	70	140	30	30	－	－	M6×P1.0深さ12mm
2020I-6	④	200	200	30	140	70	140	30	30	－	－	M6×P1.0深さ12mm
2025I-4	②	200	250	40	60	－	－	30	30	120	180	M6×P1.0深さ12mm
2025L-6	③	200	250	40	60	70	140	30	30	120	180	M6×P1.0深さ12mm
2530I-4	②	250	300	40	80	－	－	30	30	160	240	M6×P1.0深さ12mm
2530L-6	③	250	300	40	80	95	190	30	30	160	240	M6×P1.0深さ12mm
3030I-3	①	300	300	40	－	120	240	30	30	－	－	M6×P1.0深さ12mm
3030I-6	④	300	300	40	240	120	240	30	30	－	－	M6×P1.0深さ12mm

※ねじ穴位置公差：1mm
