ナベヤ

VブロックA型（FC250）【2個入り】

VブロックA型（FC250）
通常単価(税別)
9,965円～272,000円
税込単価
10,962円～299,200円
通常出荷日：在庫品1日目～3日目一部当日出荷可能

丸物の受けに使用するロケーティングエレメント。【特長】・機械仕上、研削仕上、摺合仕上から精度に応じて選...

詳細を確認
未確定：候補が16型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

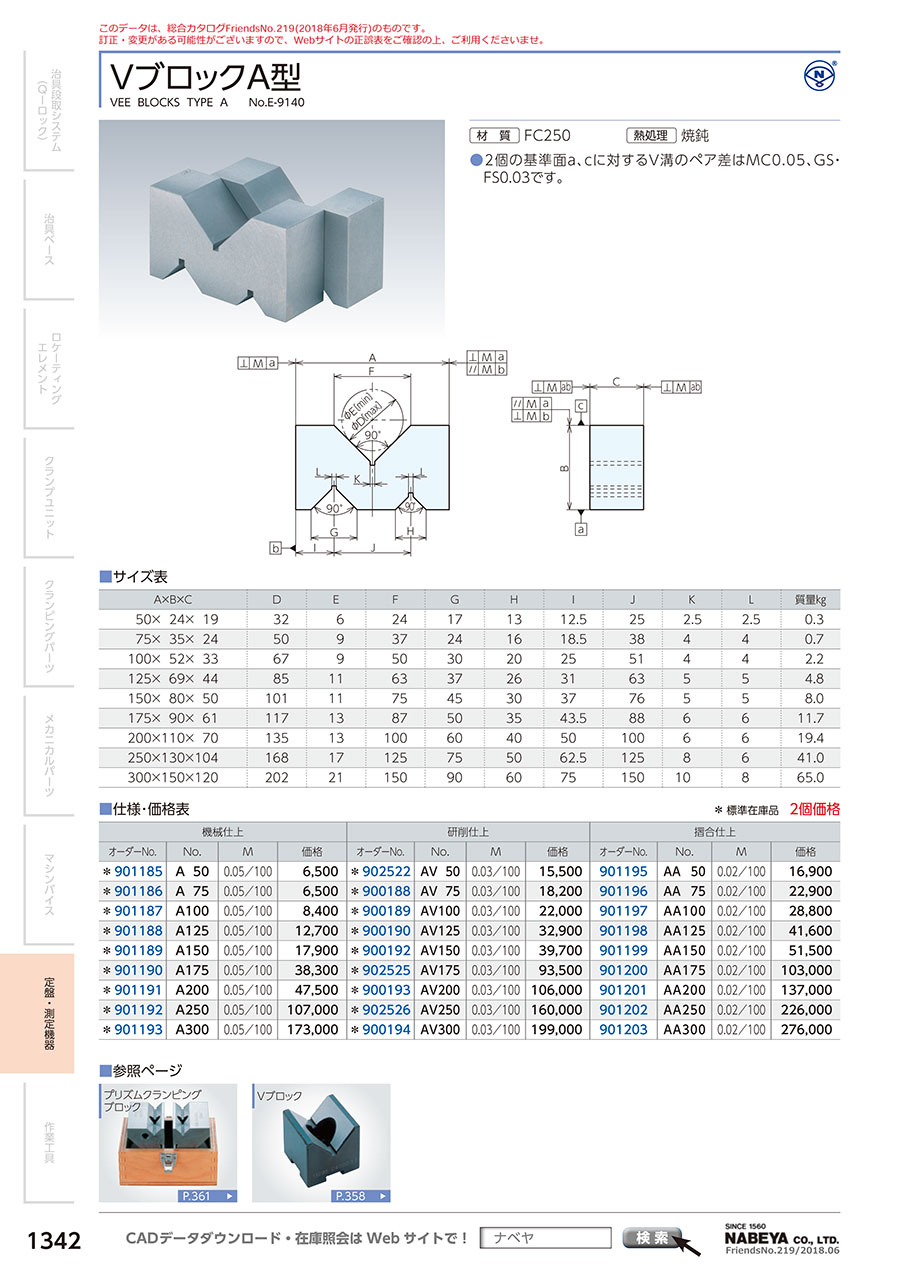

VブロックA型（FC250）:関連画像

VブロックA型の外観

VブロックA型（FC250）:関連画像

VブロックA型の外形図

A×B×C D E F G H I J K L 質量㎏
50×24×19 32 4.5 24 17 13 12.5 25 2.5 2.5 0.3
75×35×24 50 6 37 24 16 18.5 38 4 4 0.7
100×52×33 68 7.5 50 30 20 25 51 4 4 2.2
125×69×44 87 7.5 63 37 26 31 63 5 5 4.8
150×80×50 104 7.5 75 45 30 37 76 5 5 8.0
175×90×61 120 7.5 87 50 35 43.5 88 6 6 11.7
200×110×70 139 7.5 100 60 40 50 100 6 6 19.4
250×130×104 175 10 125 75 50 62.5 125 8 6 41.0
300×150×120 210 14.5 150 90 60 75 150 10 8 65.0

型番リスト

表示件数
  • 1
    • 型番
    A50
    A75
    A100
    A125
    A150
    A175
    A200
    A250
    A300
    AA300
    AV50
    AV75
    AV100
    AV125
    AV150
    AV175

    種類

    基準面からの高さ

    (mm)

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    E

    (mm)

    F

    (mm)

    G

    (mm)

    H

    (mm)

    I

    (mm)

    J

    (mm)

    K

    (mm)

    L

    (mm)

    M

    (mm)

    質量

    (kg)

    		最小発注数量
    位置決めブロック
    24
    50
    -
    19
    32
    6
    24
    17
    13
    12.5
    25
    2.5
    2.5
    0.05/100
    0.3
    1パック

    2個入り

    位置決めブロック
    35
    75
    -
    24
    50
    9
    37
    24
    16
    18.5
    38
    4
    4
    0.05/100
    0.7
    1パック

    2個入り

    位置決めブロック
    52
    100
    -
    33
    67
    9
    50
    30
    20
    25
    51
    4
    4
    0.05/100
    2.2
    1パック

    2個入り

    位置決めブロック
    69
    125
    -
    44
    85
    11
    63
    37
    26
    31
    63
    5
    5
    0.05/100
    4.8
    1パック

    2個入り

    位置決めブロック
    80
    150
    -
    50
    101
    11
    75
    45
    30
    37
    76
    5
    5
    0.05/100
    8.0
    1パック

    2個入り

    位置決めブロック
    90
    175
    -
    61
    117
    13
    87
    50
    35
    43.5
    88
    6
    6
    0.05/100
    11.7
    1パック

    2個入り

    位置決めブロック
    110
    200
    -
    70
    135
    13
    100
    60
    40
    50
    100
    6
    6
    0.05/100
    19.4
    1パック

    2個入り

    位置決めブロック
    130
    250
    -
    104
    168
    17
    125
    75
    50
    62.5
    125
    8
    6
    0.05/100
    41.0
    1パック

    2個入り

    位置決めブロック
    150
    300
    -
    120
    202
    21
    150
    90
    60
    75
    150
    10
    8
    0.05/100
    65.0
    1パック

    2個入り

    位置決めブロック
    150
    300
    -
    120
    202
    21
    150
    90
    60
    75
    150
    10
    8
    0.02/100
    65.0
    1パック

    2個入り

    位置決めブロック
    24
    50
    -
    19
    32
    6
    24
    17
    13
    12.5
    25
    2.5
    2.5
    0.03/100
    0.3
    1パック

    2個入り

    位置決めブロック
    35
    75
    -
    24
    50
    9
    37
    24
    16
    18.5
    38
    4
    4
    0.03/100
    0.7
    1パック

    2個入り

    位置決めブロック
    52
    100
    -
    33
    67
    9
    50
    30
    20
    25
    51
    4
    4
    0.03/100
    2.2
    1パック

    2個入り

    位置決めブロック
    69
    125
    -
    44
    85
    11
    63
    37
    26
    31
    63
    5
    5
    0.03/100
    4.8
    1パック

    2個入り

    位置決めブロック
    80
    150
    -
    50
    101
    11
    75
    45
    30
    37
    76
    5
    5
    0.03/100
    8.0
    1パック

    2個入り

    位置決めブロック
    90
    175
    -
    61
    117
    13
    87
    50
    35
    43.5
    88
    6
    6
    0.03/100
    11.7
    1パック

    2個入り

    通常単価(税別) (税込単価)
    通常出荷日
    10,120円
    ( 11,132円 )
    在庫品1日目当日出荷可能
    9,965円
    ( 10,962円 )
    在庫品1日目当日出荷可能
    10,120円
    ( 11,132円 )
    在庫品1日目当日出荷可能
    13,346円
    ( 14,681円 )
    3日目
    18,773円
    ( 20,650円 )
    在庫品1日目当日出荷可能
    40,133円
    ( 44,146円 )
    3日目
    47,175円
    ( 51,893円 )
    3日目
    105,400円
    ( 115,940円 )
    3日目
    170,000円
    ( 187,000円 )
    3日目
    272,000円
    ( 299,200円 )
    3日目
    16,780円
    ( 18,458円 )
    3日目
    19,045円
    ( 20,950円 )
    3日目
    23,126円
    ( 25,439円 )
    3日目
    34,516円
    ( 37,968円 )
    3日目
    41,581円
    ( 45,739円 )
    3日目
    92,650円
    ( 101,915円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    丸物の受けに使用するロケーティングエレメント。
    【特長】
    ・機械仕上、研削仕上、摺合仕上から精度に応じて選択可能。
    ・2個の基準面a、cに対するV溝のペア差はMC0.05、GS・FS0.03です。
    【用途】
    ・検査、測定、丸物の受けに便利。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    VブロックA型（FC250）のレビュー
    3.6平均満足度：3.63件のレビュー
    治具として使用しています
    3
    満足度：3.02023/06/30
    溶接作業時に対象物を載せる治具として使用しています。今まで使っていた物の一つが無くなったので、同じ仕様の物を購入しました...もっと読む
    0人が参考にしています。
    ワイヤ
    4
    満足度：4.02022/08/10
    ワイヤ加工する際に 治具を用いて加工します 問題なく加工できます
    0人が参考にしています。
    検査測定用として使用しました。
    4
    満足度：4.02021/08/03
    検査測定用として使用しました。 何度も使用できて重宝しています。
    0人が参考にしています。
    3件全て見る

    よくあるご質問（FAQ）

    Q直角、平行の精度はどのくらいですか？
    A
    機械仕上0.05 / 100、研削仕上0.03 / 100、摺合仕上0.02 / 100です。
