ナベヤ

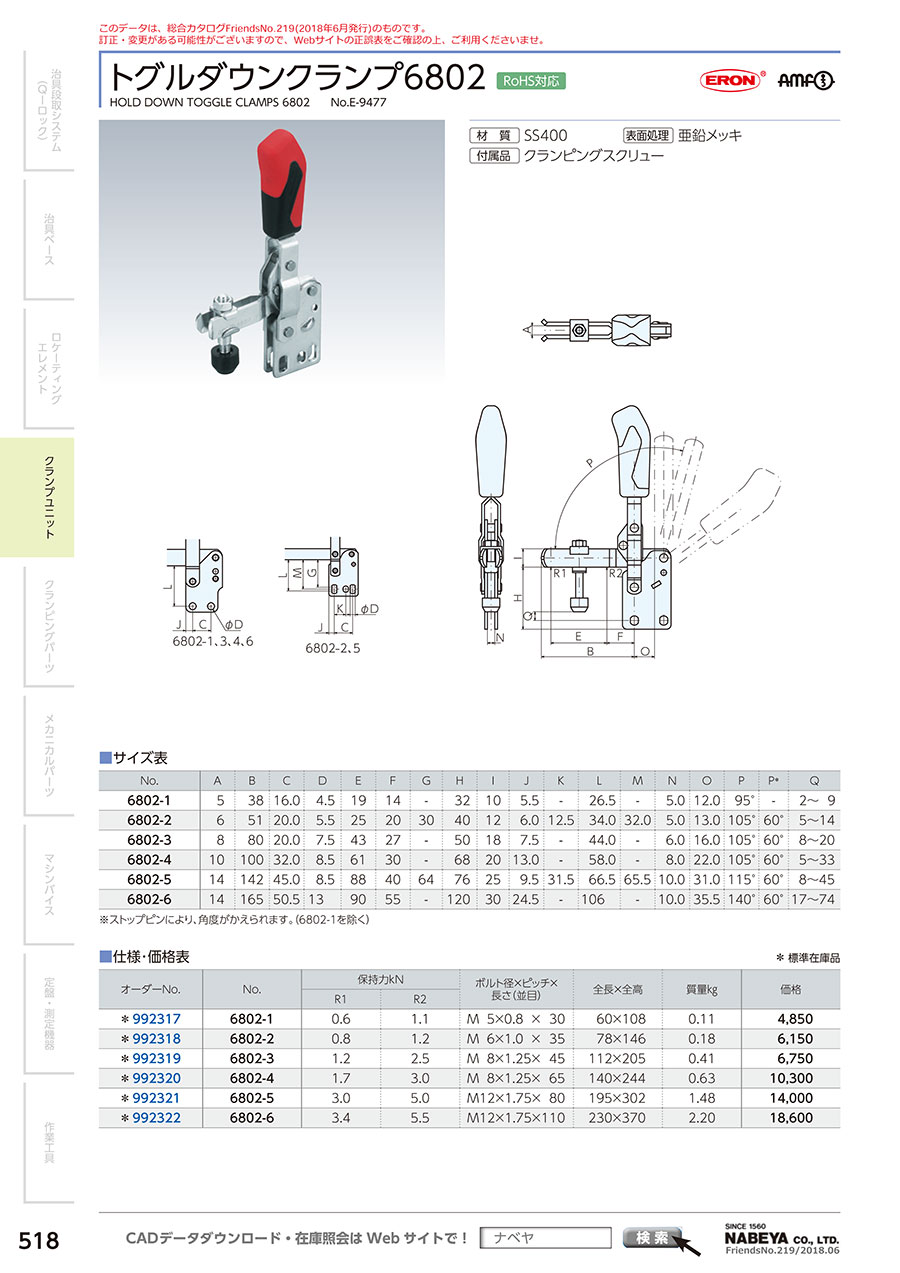

トグルダウンクランプ６８０２

カタログ

通常単価(税別): 9,968円～39,361円特別価格

税込単価: 10,965円～43,297円特別価格

一部SALE 2026.09.30まで

通常出荷日：在庫品1日目～3日目一部当日出荷可能

縦クランプ用ワンタッチクランプになります。煩わしいネジ送りがありません。　6802Ｓタイプは安全レバー...

詳細を確認

よく一緒に見られています

ナベヤ

トグルダウンクランプ211

通常価格(税別)： 2,740円 (税込価格：3,014円)

通常出荷日：3 日目

よく一緒に見られています

ナベヤ

トグルダウンクランプ252

通常価格(税別)： 3,871円 (税込価格：4,258円)

通常出荷日：3 日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

6802

6802S

型番リスト

表示件数

型番

6802-1
6802-2
6802-3
6802-4
6802-5
6802-6
6802S-2
6802S-3
6802S-4

(mm)

質量

(kg)

ボルト径 X 長さ

(mm)

全長 X 全高

(mm)

締付力 R1

(kN)

締付力 R2

(kN)

締付力 O1

(kN)

締付力 O2

(kN)

角度変更後P

(mm)

角度変更後N

(mm)

最小発注数量

5	38	16	4.5	19	14	-	32	10	5.5	-	26.5	-	5	12	95°	2～9	0.11	M5×30	60×108	0.8	1.1	-	-	-	-	1個
6	51	20	5.5	25	20	30	40	12	6	12.5	34	32	5	13	105°	5～14	0.18	M6×35	78×146	1	1.2	-	-	60°	-	1個
8	80	20	7.5	43	27	-	50	18	7.5	-	44	-	6	16	105°	8～20	0.41	M8×45	112×205	1.4	2.5	-	-	60°	-	1個
10	100	32	8.5	61	30	-	68	20	13	-	58	-	8	22	105～60°	5～33	0.63	M8×65	140×244	1.7	3	-	-	-	-	1個
14	142	45	8.5	88	40	64	76	25	9.5	31.5	66.5	65.5	10	31	115°	8～45	1.48	M12×80	195×302	3	5	-	-	60°	-	1個
14	165	50.5	13	90	55	-	120	30	24.5	-	106	-	10	35.5	140°	17～74	2.2	M12×110	230×370	3.5	5.5	-	-	60°	-	1個
6	51	20	5.5	25	20	39	5～14	12	6	32	5	13	105°	-	-	-	0.18	M6×35	78×146	-	-	1	1.2	-	60°	1個
8	80	20	7.5	43	27	50	8～20	18	7.5	44	6	16	105°	-	-	-	0.47	M8×45	112×205	-	-	1.4	2.5	-	60°	1個
10	100	32	8.5	61	30	67	5～33	20	13	58	8	22	105°	-	-	-	0.69	M8×65	140×244	-	-	2..0	3	-	60°	1個

通常単価(税別) (税込単価)	通常出荷日

9,968円 ( 10,965円 )	3日目
12,618円 ( 13,880円 )	3日目
14,767円 ( 16,244円 )	3日目
19,182円 ( 21,100円 )	3日目
30,383円 ( 33,421円 )	3日目
39,361円 ( 43,297円 )	3日目
22,881円 ( 25,169円 )	3日目
25,151円 ( 27,666円 )	3日目
29,571円26,613円 ( 29,274円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

縦クランプ用ワンタッチクランプになります。煩わしいネジ送りがありません。　6802Ｓタイプは安全レバーを握らないと操作できないポカミス削減機能もあります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

トグルダウンクランプ６８０２のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品トグルダウンクランプ６８０２	トグルダウンクランプ６８３２	トグルダウンクランプ６８０３	強力トグルサイドクランプ６８４２	強力トグルサイドクランプ　６８４２ＰＬ	トグルダウンクランプ６８３３
メーカー	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ	ナベヤ
通常価格	9,968円-	8,560円 -	11,155円 -	25,485円 -	25,939円 -	15,998円
通常出荷日	在庫品1日目〜	在庫品1日目〜	3日目	3日目	3日目	3日目
種類	トグルクランプ・用品	トグルクランプ・用品	トグルクランプ・用品	トグルクランプ・用品	トグルクランプ・用品	-
本体材質	一般鋼・鋳鉄	一般鋼・鋳鉄	一般鋼・鋳鉄	一般鋼・鋳鉄	一般鋼・鋳鉄	-
トグルクランプユニット/オプション	ユニット	ユニット	ユニット	ユニット	ユニット	-
トグルクランプ方向	上面	上面	上面	側面	側面	-
装着方法	ストレートベース	ストレートベース	サイドベース	フランジベース	フランジベース	-
