JIS型精密検査用定盤（JIS2級）

通常単価(税別): 76,046円～5,101,266円

税込単価: 83,651円～5,611,393円

通常出荷日：10日目～62日目

JIS型の精密検査用の定盤。【特長】・精度、剛性ともJIS規格（JIS B7513）相当品です。・付属...

詳細を確認

よく一緒に見られています

ナベヤ

箱型定盤（機械仕上）,六面加工

通常価格(税別)： 14,025円 (税込価格：15,428円)

通常出荷日：3 日目～

商品タイプ
定盤
等級
2級
材質
FC250
本体/オプション
本体

未確定 18 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品仕様

材質 : FC250
熱処理 : 焼鈍
構造 : リブ構造品
使用面 : きさげ仕上
塗装部位 : 側面

JIS型精密定盤の外観

JIS型精密定盤の使用例

商品TOP

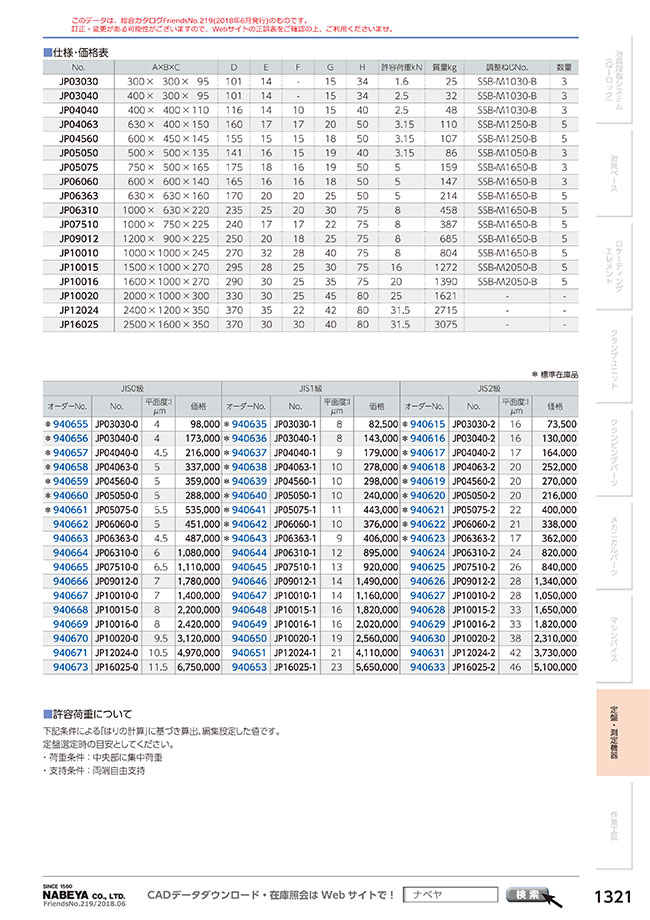

カタログ (見開き版)

絞り込み条件：5 項目の仕様が未選択です

平面精度(μm)
- 16
- 17
- 20
- 21
- 22
- 24
- 26
- 28
- 33
- 38
- 42
- 46
A(mm)
- 300
- 400
- 500
- 600
- 630
- 750
- 1000
- 1200
- 1500
- 1600
- 2000
- 2400
- 2500
B(mm)
- 300
- 400
- 450
- 500
- 600
- 630
- 750
- 900
- 1000
- 1200
- 1600
C(mm)
- 95
- 110
- 135
- 140
- 145
- 150
- 160
- 165
- 220
- 225
- 245
- 270
- 300
- 350
質量(kg)
- 25
- 32
- 48
- 86
- 107
- 110
- 147
- 159
- 214
- 387
- 458
- 685
- 804
- 1272
- 1390
- 1621
- 2715
- 3075
タイプ
- JP-2
出荷日
すべて
10日以内
46日以内
62日以内

型番リスト

表示件数

型番

平面精度

(μm)

(mm)

質量

(kg)

(mm)

最小発注数量

16	300	300	95	25	101	14	-	15	34	1個
16	400	300	95	32	101	14	-	15	34	1個
17	400	400	110	48	160	14	10	15	40	1個
20	630	400	150	110	160	17	17	20	50	1個
20	600	450	145	107	155	15	15	18	50	1個
20	500	500	135	86	141	16	15	19	40	1個
22	750	500	165	159	175	18	16	19	50	1個
21	600	600	140	147	165	16	16	18	50	1個
24	1000	630	220	458	235	25	20	30	75	1個
17	630	630	160	214	170	20	20	25	50	1個
26	1000	750	225	387	240	17	17	22	75	1個
28	1200	900	225	685	250	20	18	25	75	1個
28	1000	1000	245	804	270	32	28	40	75	1個
33	1500	1000	270	1272	295	28	25	30	75	1個
33	1600	1000	270	1390	290	30	25	35	75	1個
38	2000	1000	300	1621	330	30	25	45	80	1個
42	2400	1200	350	2715	370	35	22	42	80	1個
46	2500	1600	350	3075	370	30	30	40	80	1個

通常単価(税別) (税込単価)	通常出荷日

76,046円 ( 83,651円 )	46日目
130,000円 ( 143,000円 )	46日目
162,911円 ( 179,202円 )	46日目
250,949円 ( 276,044円 )	46日目
269,051円 ( 295,956円 )	46日目
215,570円 ( 237,127円 )	46日目
398,228円 ( 438,051円 )	46日目
337,342円 ( 371,076円 )	46日目
814,557円 ( 896,013円 )	62日目
360,380円 ( 396,418円 )	62日目
839,241円 ( 923,165円 )	10日目
1,332,911円 ( 1,466,202円 )	62日目
1,053,165円 ( 1,158,482円 )	46日目
1,653,797円 ( 1,819,177円 )	62日目
1,810,127円 ( 1,991,140円 )	62日目
2,303,797円 ( 2,534,177円 )	62日目
3,710,759円 ( 4,081,835円 )	62日目
5,101,266円 ( 5,611,393円 )	62日目

詳細情報

基本情報

JIS型の精密検査用の定盤。
【特長】
・精度、剛性ともJIS規格（JIS B7513）相当品です。
・付属の調整ねじで定盤単体のレベル調整ができます。
・使用面はリンキング（密着）が発生しにくいため、精密機器の取り扱いが円滑に行えます。
・追加工性に優れるため、キズなどの修復が容易にできます。
・大型定盤はレベリングブロックでレベル調整ができます。
【用途】
・検査、測定に最適。

商品担当おすすめ

ナベヤ
箱型定盤（機械仕上）,六面加工
六面加工あり。検査・測定から工作・組立まで幅広くご使用可能な箱型定盤（機械仕上）。
ナベヤ
グラナイト精密石定盤（JIS00級）
新潟精機（SK）
精密T型石定盤

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

JIS型精密検査用定盤（JIS2級）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q表面の仕上げはどのようになっていますか？

きさげ仕上げです。
