ナベヤ

精密パラレルブロック

カタログ

通常単価(税別): 8,999円～61,062円特別価格

税込単価: 9,899円～67,168円特別価格

一部SALE 2026.09.30まで

通常出荷日：在庫品1日目～30日目一部当日出荷可能

ワークのかさ上げ等に使用するロケーティングエレメント。【特長】・両端面を除く4面を研削仕上げ。・パラレ...

詳細を確認

55.0

よく一緒に見られています

ナベヤ

鋼製ブロック（焼入品）

通常価格(税別)： 7,179円 (税込価格：7,897円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

VブロックA型（FC250）

通常価格(税別)： 10,973円 (税込価格：12,070円)

通常出荷日：在庫品1日目

未確定：候補が33型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

製品特長・仕様

製品の基本仕様・特長

外形図

注意・禁止事項

・パラレルブロックを設置する際には治具との接触面の切屑を確実に取り除いてください。

・長期間使用をしない場合は、必ず防錆処理を行い、低湿度の場所で保管してください。

型番リスト

表示件数

型番

基準面からの高さ

(mm)

質量

(kg)

材質

熱処理

最小発注数量

20	10	150	0.012	0.006	0.2	S50C	焼入HRC50±3	1個
20	15	150	0.012	0.006	0.4	S50C	焼入HRC50±3	1個
30	15	150	0.012	0.006	0.5	S50C	焼入HRC50±3	1個
30	20	150	0.012	0.006	0.7	S50C	焼入HRC50±3	1個
50	25	150	0.012	0.006	1.5	S50C	焼入HRC50±3	1個
30	15	250	0.013	0.007	0.9	S50C	焼入HRC50±3	1個
30	20	250	0.013	0.007	1.2	S50C	焼入HRC50±3	1個
50	25	250	0.013	0.007	2.4	S50C	焼入HRC50±3	1個
50	40	300	0.014	0.008	4.4	FC300	焼鈍	1個
75	40	300	0.014	0.008	6.6	FC300	焼鈍	1個
50	50	100	0.012	0.006	1.8	FC300	焼鈍	1個
50	50	150	0.012	0.006	2.7	FC300	焼鈍	1個
50	50	250	0.013	0.007	4.6	FC300	焼鈍	1個
100	50	150	0.012	0.006	5.5	FC300	焼鈍	1個
100	50	250	0.013	0.007	9.1	FC300	焼鈍	1個
100	50	300	0.014	0.008	11	FC300	焼鈍	1個
100	100	150	0.012	0.006	11	FC300	焼鈍	1個
100	100	250	0.013	0.007	18.3	FC300	焼鈍	1個
100	100	300	0.014	0.008	21.9	FC300	焼鈍	1個
25	12	150	0.012	0.006	0.4	S50C	焼入HRC50±3	1個
20	10	200	0.013	0.007	0.3	S50C	焼入HRC50±3	1個
20	15	200	0.013	0.007	0.5	S50C	焼入HRC50±3	1個
30	15	200	0.013	0.007	0.7	S50C	焼入HRC50±3	1個
30	20	200	0.013	0.007	0.9	S50C	焼入HRC50±3	1個
50	25	200	0.013	0.007	2	S50C	焼入HRC50±3	1個
15	8	100	0.01	0.005	0.1	S50C	焼入HRC50±3	1個
20	10	100	0.01	0.005	0.2	S50C	焼入HRC50±3	1個
25	10	100	0.01	0.005	0.2	S50C	焼入HRC50±3	1個
35	15	100	0.01	0.005	0.4	S50C	焼入HRC50±3	1個
15	8	125	0.012	0.006	0.1	S50C	焼入HRC50±3	1個
20	10	125	0.012	0.006	0.2	S50C	焼入HRC50±3	1個
30	10	125	0.012	0.006	0.3	S50C	焼入HRC50±3	1個
40	15	125	0.012	0.006	0.6	S50C	焼入HRC50±3	1個

通常単価(税別) (税込単価)	通常出荷日

10,726円 ( 11,799円 )	5日目
13,529円 ( 14,882円 )	3日目
14,164円 ( 15,580円 )	5日目
14,164円 ( 15,580円 )	3日目
14,164円 ( 15,580円 )	在庫品1日目当日出荷可能
17,325円 ( 19,058円 )	3日目
17,325円 ( 19,058円 )	3日目
20,497円 ( 22,547円 )	3日目
21,336円 ( 23,470円 )	3日目
23,077円 ( 25,385円 )	3日目
14,363円 ( 15,799円 )	28日目
15,545円 ( 17,100円 )	30日目
18,021円 ( 19,823円 )	3日目
18,021円 ( 19,823円 )	3日目
27,371円 ( 30,108円 )	3日目
32,216円 ( 35,438円 )	3日目
34,786円 ( 38,265円 )	3日目
50,325円 ( 55,358円 )	3日目
61,062円 ( 67,168円 )	3日目
13,801円12,420円 ( 13,662円 )	在庫品1日目当日出荷可能
12,893円 ( 14,182円 )	3日目
15,254円 ( 16,779円 )	3日目
16,235円14,611円 ( 16,072円 )	在庫品1日目当日出荷可能
16,235円 ( 17,859円 )	3日目
19,409円 ( 21,350円 )	3日目
8,999円 ( 9,899円 )	5日目
10,363円 ( 11,399円 )	5日目
10,454円 ( 11,499円 )	3日目
11,908円 ( 13,099円 )	在庫品1日目当日出荷可能
10,544円 ( 11,598円 )	3日目
12,258円 ( 13,484円 )	3日目
12,530円 ( 13,783円 )	3日目
14,255円 ( 15,681円 )	3日目

詳細情報

基本情報

基本情報

ワークのかさ上げ等に使用するロケーティングエレメント。
【特長】
・両端面を除く4面を研削仕上げ。
・パラレルブロックの利用により加工ワークが安定し、平行度が確保されますので精密加工が可能になり、能率がアップします。
【用途】
・ワークのかさ上げに便利。
・バイス等でワークの貫通穴を加工する際に最適。

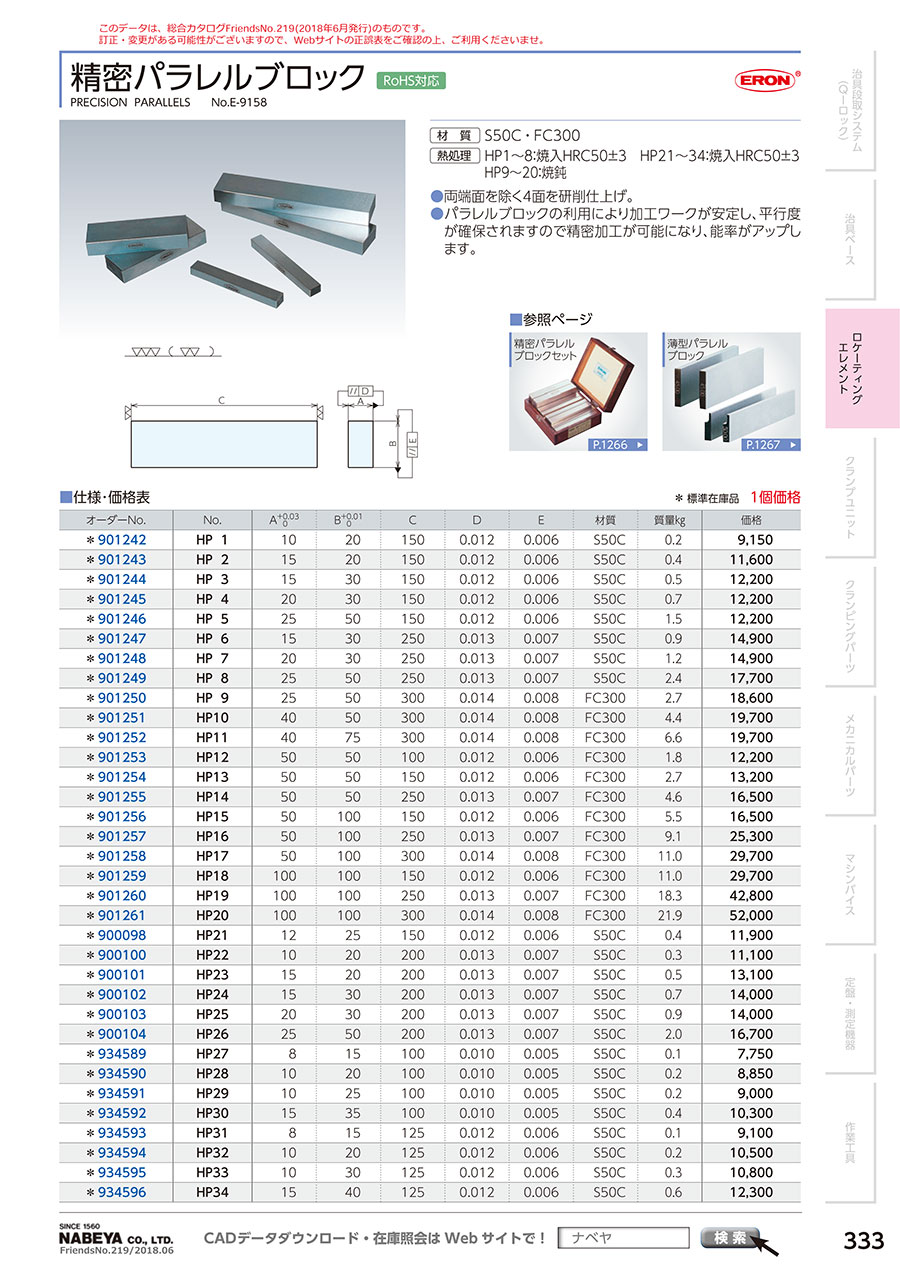

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

精密パラレルブロックのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

精密冶具として

満足度：5.02019/06/14

技能検の精密冶具として利用しています。規格品なので直ぐに手に入るためミスミのWEBサイト内から探して購入しました。使用感...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q平行度はどのくらいですか？

サイズにもよりますが、0.005～0.008と高精度です。（外形図B方向の上下面）
