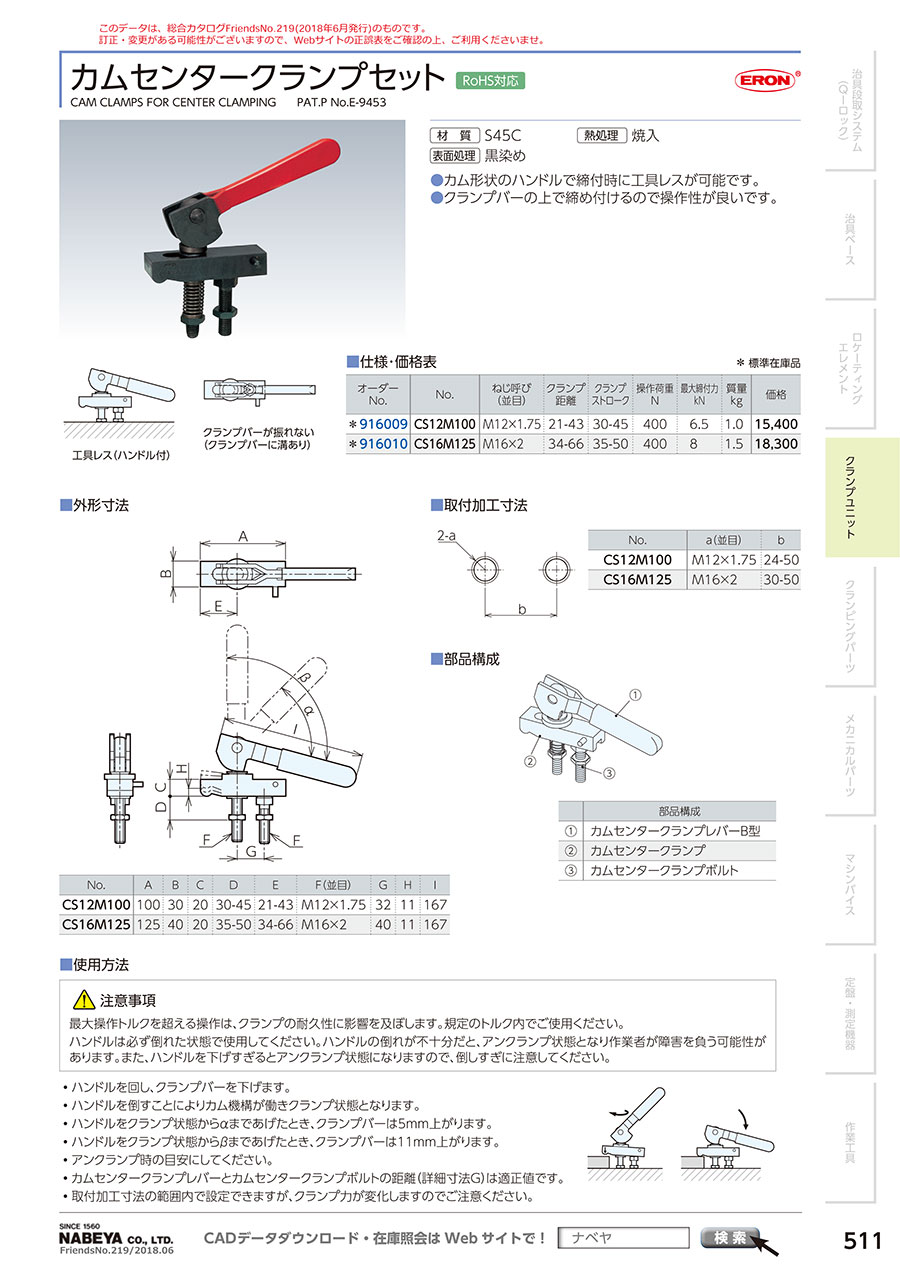

カムセンタークランプセット

製品特長・仕様

製品の基本仕様・特長

材質：S45C
熱処理：焼入
表面処理：黒染め

外形図

使用方法・使用事例

使用方法

取付加工寸法

型番	a（並目）	b
CS12M100	M12×1.75	24-50
CS16M125	M16×2	30-50

部品構成

No.	部品構成
（1）	カムセンタークランプレバーB型
（2）	カムセンタークランプ
（3）	カムセンタークランプボルト

使用方法

• ハンドルを回し、クランプバーを下げます。
• ハンドルを倒すことによりカムレ機構が働きクランプ状態となります。
• ハンドルをクランプ状態からαまであげた時、クランプバーは5mmあがります。
• ハンドルをクランプ状態からβまであげた時、クランプバーは11mmあがります。
• アンクランプ時の目安にして下さい。
• カムセンタークランプレバーとカムセンタークランプボルトの距離（詳細寸法G）は適正値です。
• 取付加工寸法の範囲内で設定できますが、クランプ力が変化しますのでご注意下さい。

注意・禁止事項

最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。規定のトルク内でご使用ください。
ハンドルは必ず倒れた状態で使用してください。ハンドルの倒れ方が不十分だと、アンクランプ状態となり作業者が障害を負う可能性があります。また、ハンドルを下げすぎるとアンクランプ状態になりますので、倒し過ぎに注意してください。
