ナベヤ

トグルダウンクランプ6830

カタログ

通常単価(税別): 8,621円～36,192円

税込単価: 9,483円～39,811円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

【特長】・6830：SS400／6830NI：SUS304・6830：亜鉛メッキのトグルダウンクランプ...

詳細を確認

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

ナベヤ

スイングクランプS型

通常価格(税別)： 5,487円 (税込価格：6,036円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

アジャストクランプ

通常価格(税別)： 13,352円 (税込価格：14,687円)

通常出荷日：在庫品1日目

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

6830

6830S

型番リスト

表示件数

型番

6830-0
6830-1
6830-2
6830-3
6830-4
6830-5
6830NI-0
6830NI-1
6830NI-2
6830NI-3
6830S-3
6830S-4

本体材質

(mm)

質量

(kg)

材質詳細

ボルト径 X 長さ

(mm)

全長 X 全高

(mm)

締付力 Q1

(kN)

締付力 Q2

(kN)

締付力 O1

(kN)

締付力 O2

(kN)

最小発注数量

一般鋼・鋳鉄	4	26	15.5	4.6	9	11	11.5	15	7	5	-	16	-	2	90°	-5～2	0.04	SS400	M4x25	79x23	0.25	0.4	-	-	1個
一般鋼・鋳鉄	5	40	15	5.2	18.6	13.5	13	20	10	5.5	-	22	18	5	90°	-4～3	0.11	SS400	M5x30	119x30	0.8	1.1	-	-	1個
一般鋼・鋳鉄	6	64	26	5.6	35	22	-	25	13	6	12.7	29	20	0	90°	-3～6	0.19	SS400	M6x35	162x44	1	1.2	-	-	1個
一般鋼・鋳鉄	8	72	25.5	6.5	44	22	-	33	15	7	-	29	23	8	90°	3～25	0.32	SS400	M8x45	206x48	1.8	2.5	-	-	1個
一般鋼・鋳鉄	10	111	41	8.5	66	34	-	45	20	8	20.5	43	29	1	90°	-6～23	0.7	SS400	M8x65	281x74	2	3	-	-	1個
一般鋼・鋳鉄	10	121	41.5	8.5	78	30	-	46	25	12.5	-	41.5	-	9	90°	-1～11	1.08	SS400	M8x65	321x73	3	5	-	-	1個
ステンレス	4	26	15.5	4.6	9	11	11.7	15	7	5.5	-	16	-	1	90°	-5～2	0.04	SUS304	M4x25	79x23	0.25	0.4	-	-	1個
ステンレス	5	40	15	4.8	18.6	13.5	13	20	10	5.5	-	22	18	5	90°	-4～3	0.11	SUS304	M5x30	119x30	0.8	1.1	-	-	1個
ステンレス	6	64	26	5.5	35	22	-	25	13	6	12.7	29	20	0	90°	-3～6	0.19	SUS304	M6x35	162x44	1	1.2	-	-	1個
ステンレス	8	72	25.5	6.5	36	22	-	33	15	7	-	29	23	8	90°	-1～11	0.32	SUS304	M8x45	206x48	1.8	2.5	-	-	1個
一般鋼・鋳鉄	8	72	25.5	6.5	44	22	33	-1～11	15	7	-	32	22	8	-	-	0.39	SS400	M8x45	206x48	-	-	1.8	2.5	1個
一般鋼・鋳鉄	10	111	41	8.5	66	34	45	-6～23	20	8	20.5	43	29	1	-	-	0.8	SS400	M8x65	281x74	-	-	2	3	1個

通常単価(税別) (税込単価)	通常出荷日

8,621円 ( 9,483円 )	5日目
11,338円 ( 12,472円 )	6日目
12,163円 ( 13,379円 )	在庫品1日目当日出荷可能
15,270円 ( 16,797円 )	1日目
18,725円 ( 20,598円 )	3日目
27,395円 ( 30,135円 )	3日目
13,999円 ( 15,399円 )	3日目
19,364円 ( 21,300円 )	3日目
21,428円 ( 23,571円 )	3日目
25,968円 ( 28,565円 )	3日目
25,576円 ( 28,134円 )	3日目
36,192円 ( 39,811円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・6830：SS400／6830NI：SUS304・6830：亜鉛メッキのトグルダウンクランプ6830です。
・6830S：安全レバーを握らなければ操作できない構造になっておりますので誤操作、誤作動を防げます。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

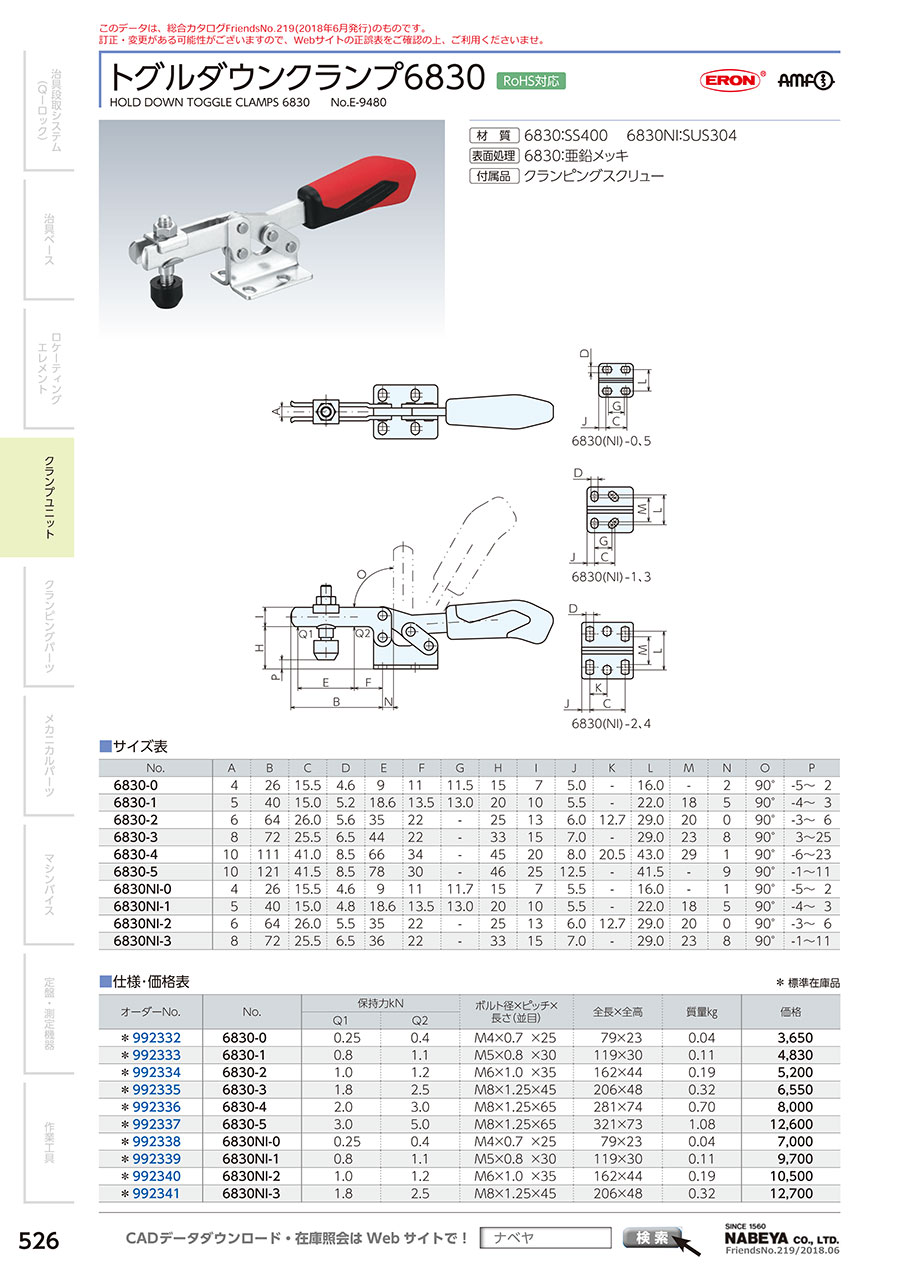

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
