ナベヤ

トグルダウンクランプ6800

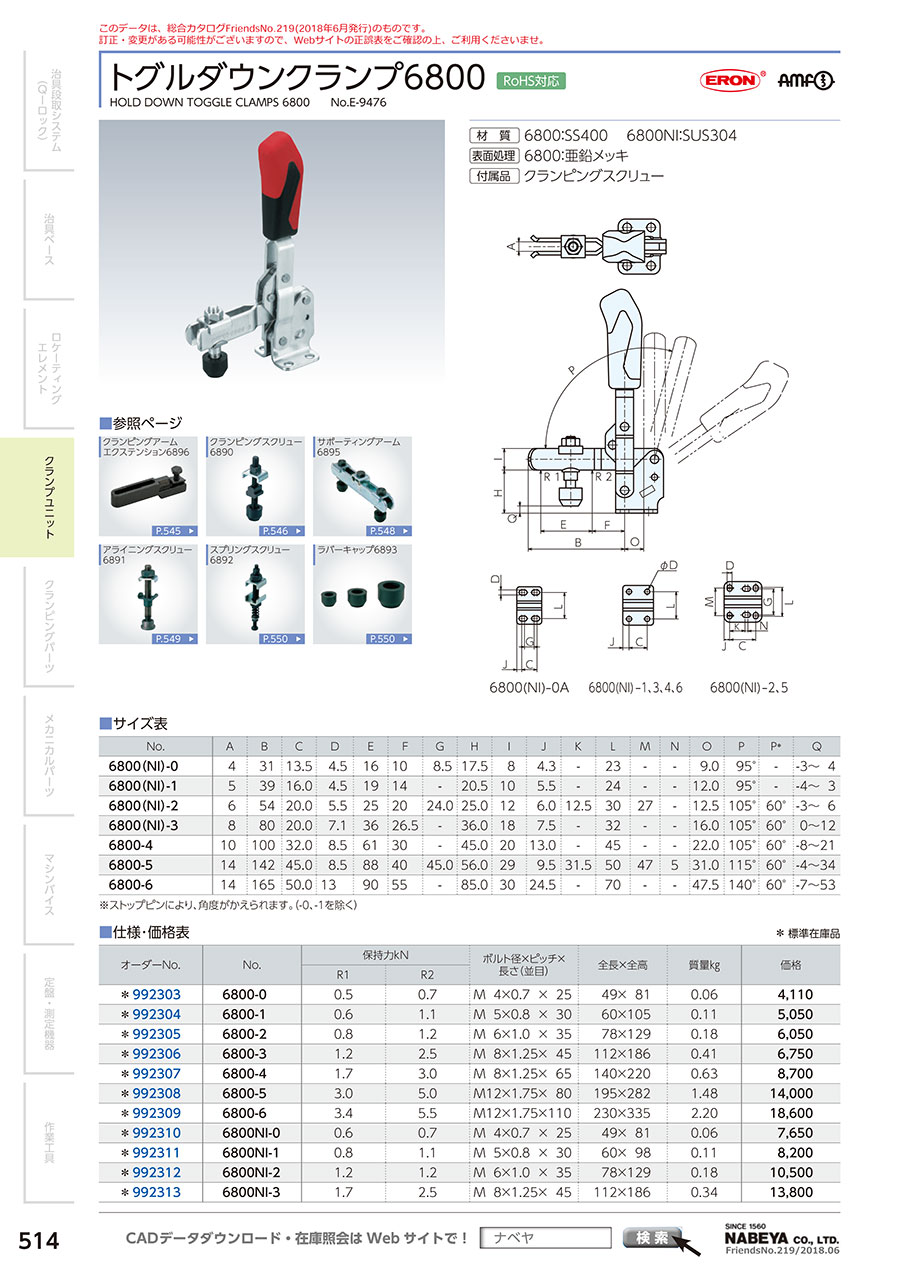

カタログ

通常単価(税別): 9,579円～39,361円特別価格

税込単価: 10,537円～43,297円特別価格

一部SALE 2026.12.31まで

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・6800：SS400／6800NI：SUS304・6800：亜鉛メッキのトグルダウンクランプ...

詳細を確認

よく一緒に見られています

ナベヤ

トグルダウンクランプ211

通常価格(税別)： 2,740円 (税込価格：3,014円)

通常出荷日：3 日目

よく一緒に見られています

ナベヤ

アジャストクランプ

通常価格(税別)： 13,352円 (税込価格：14,687円)

通常出荷日：在庫品1日目

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

6800,6800NI

6800s

型番リスト

表示件数

型番

6800-0
6800-1
6800-2
6800-3
6800-4
6800-6
6800NI-0
6800NI-1
6800NI-2
6800NI-3
6800S-2
6800S-3
6800S-4

本体材質

(mm)

質量

(kg)

材質詳細

表面処理

ボルト径 X 長さ

(mm)

全長 X 全高

(mm)

締付力 R1

(kN)

締付力 R2

(kN)

締付力 O1

(kN)

締付力 O2

(kN)

角度変更後P

(mm)

角度変更後M

(mm)

最小発注数量

一般鋼・鋳鉄	4	31	13.5	4.5	16	10	8.5	17.5	8	4.3	-	23	-	9	95°	-3～4	0.06	SS400	6800:亜鉛メッキ	M4x25	49x81	0.5	0.7	-	-	-	-	1個
一般鋼・鋳鉄	5	39	16	4.5	19	14	-	20.5	10	5.5	-	24	-	12	95°	-4～3	0.11	SS400	6800:亜鉛メッキ	M5x30	60x105	0.8	1.1	-	-	-	-	1個
一般鋼・鋳鉄	6	54	20	5.5	25	20	24	25	12	6	12.5	30	27	12.5	105°	-3～6	0.18	SS400	6800:亜鉛メッキ	M6x35	78x129	1	1.2	-	-	60°	-	1個
一般鋼・鋳鉄	8	80	20	7.1	43	27	-	36	18	7.5	-	32	-	16	105°	0～12	0.41	SS400	6800:亜鉛メッキ	M8x45	112x186	1.4	2.5	-	-	60°	-	1個
一般鋼・鋳鉄	10	100	32	8.5	61	30	-	45	20	13	-	45	-	22	105°	-8～21	0.63	SS400	6800:亜鉛メッキ	M8x65	140x220	2	3	-	-	60°	-	1個
一般鋼・鋳鉄	14	165	50	13	90	55	-	85	30	24.5	-	70	-	47.5	140°	-7～53	2.2	SS400	6800:亜鉛メッキ	M12x110	230x335	3.5	5.5	-	-	60°	-	1個
ステンレス	4	31	13.5	4.5	16	10	8.5	17.5	8	4.3	-	23	-	9	95°	-3～4	0.06	SUS304	6800:亜鉛メッキ	M4x25	49x81	0.5	0.7	-	-	-	-	1個
ステンレス	5	39	16	4.5	19	14	-	20.5	10	5.5	-	24	-	12	95°	-4～3	0.11	SUS304	6800:亜鉛メッキ	M5x30	60x98	0.8	1.1	-	-	60°	-	1個
ステンレス	6	54	20	5.5	25	20	24	25	12	6	12.5	30	27	12.5	105°	-3～6	0.18	SUS304	6800:亜鉛メッキ	M6x35	78x129	1	1.2	-	-	60°	-	1個
ステンレス	8	80	20	7.1	43	27	-	36	18	7.5	-	32	-	16	105°	0～12	0.34	SUS304	6800:亜鉛メッキ	M8x45	112x186	1.4	2.5	-	-	-	-	1個
一般鋼・鋳鉄	6	54	20	5.5	25	20	25	-3～6	12	6	27	13	105°	-	-	-	0.26	SS400	亜鉛メッキ	M6x35	78x129	-	-	1	1.2	-	60°	1個
一般鋼・鋳鉄	8	80	20	7.1	43	27	36	0～12	18	77.5	32	16	105°	-	-	-	0.47	SS400	亜鉛メッキ	M8x45	112x186	-	-	1.4	2.5	-	60°	1個
一般鋼・鋳鉄	10	100	32	8.5	61	30	45	-8～21	20	13	45	22	105°	-	-	-	0.69	SS400	亜鉛メッキ	M8x65	140x220	-	-	2	3	-	60°	1個

通常単価(税別) (税込単価)	通常出荷日

9,579円 ( 10,537円 )	3日目
9,968円 ( 10,965円 )	3日目
12,618円 ( 13,880円 )	5日目
14,767円 ( 16,244円 )	3日目
19,182円 ( 21,100円 )	3日目
39,361円 ( 43,297円 )	3日目
15,816円 ( 17,398円 )	3日目
18,180円 ( 19,998円 )	3日目
21,882円 ( 24,070円 )	3日目
30,235円25,699円 ( 28,269円 )	在庫品1日目当日出荷可能
22,881円19,448円 ( 21,393円 )	在庫品1日目当日出荷可能
25,151円 ( 27,666円 )	3日目
29,571円 ( 32,528円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・6800：SS400／6800NI：SUS304・6800：亜鉛メッキのトグルダウンクランプ6800です。
・6800S：安全レバーを握らなければ操作できない構造になっておりますので誤操作、誤作動を防げます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
