ナベヤ

スイベルパット付ボルト（S45C）

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 1,260円～2,200円

税込単価: 1,386円～2,420円

スイベルパッド付きのボルト。【特長】・材質：S45C。・熱処理：スクリュー焼...

詳細情報を確認する

種類
治具用ボルト
材質
焼入れ鋼
仕様
並目
材質詳細
S45C
熱処理
焼入HRC30±5
表面処理
スクリュー:黒染め、スイベルパット:電気めっき

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

スイベルパット付ボルトの外観

スイベルパット付ボルトの外形図

型番リスト

表示件数

型番

ネジ径

ネジ長

(mm)

全長

(mm)

質量

(g)

最小発注数量

M14	38.1	52.4	19	14.3	4	6	55	1個
M14	50.8	65.1	19	14.3	4	6	65	1個
M14	63.5	77.8	19	14.3	4	6	80	1個
M16	38.1	52.4	25	14.3	4.8	8	80	1個
M16	49.6	63.9	25	14.3	4.8	8	95	1個
M16	63.5	77.8	25	14.3	4.8	8	113	1個
M18	47.9	63.8	28	15.9	5.6	8	125	1個
M18	60.6	76.5	28	15.9	5.6	8	145	1個
M18	73.3	89.2	28	15.9	5.6	8	165	1個

通常単価(税別) (税込単価)	通常出荷日

1,260円 ( 1,386円 )	在庫品1日目当日出荷可能
1,260円 ( 1,386円 )	3日目
1,370円 ( 1,507円 )	3日目
1,370円 ( 1,507円 )	3日目
1,370円 ( 1,507円 )	3日目
1,370円 ( 1,507円 )	3日目
2,200円 ( 2,420円 )	3日目
2,200円 ( 2,420円 )	3日目
2,200円 ( 2,420円 )	3日目

詳細情報

基本情報

基本情報

スイベルパッド付きのボルト。
【特長】
・材質：S45C。
・熱処理：スクリュー焼入HRC30±5。
【用途】
・ネジ穴付きクランプでの高さ調整に最適。

カタログ

商品TOP

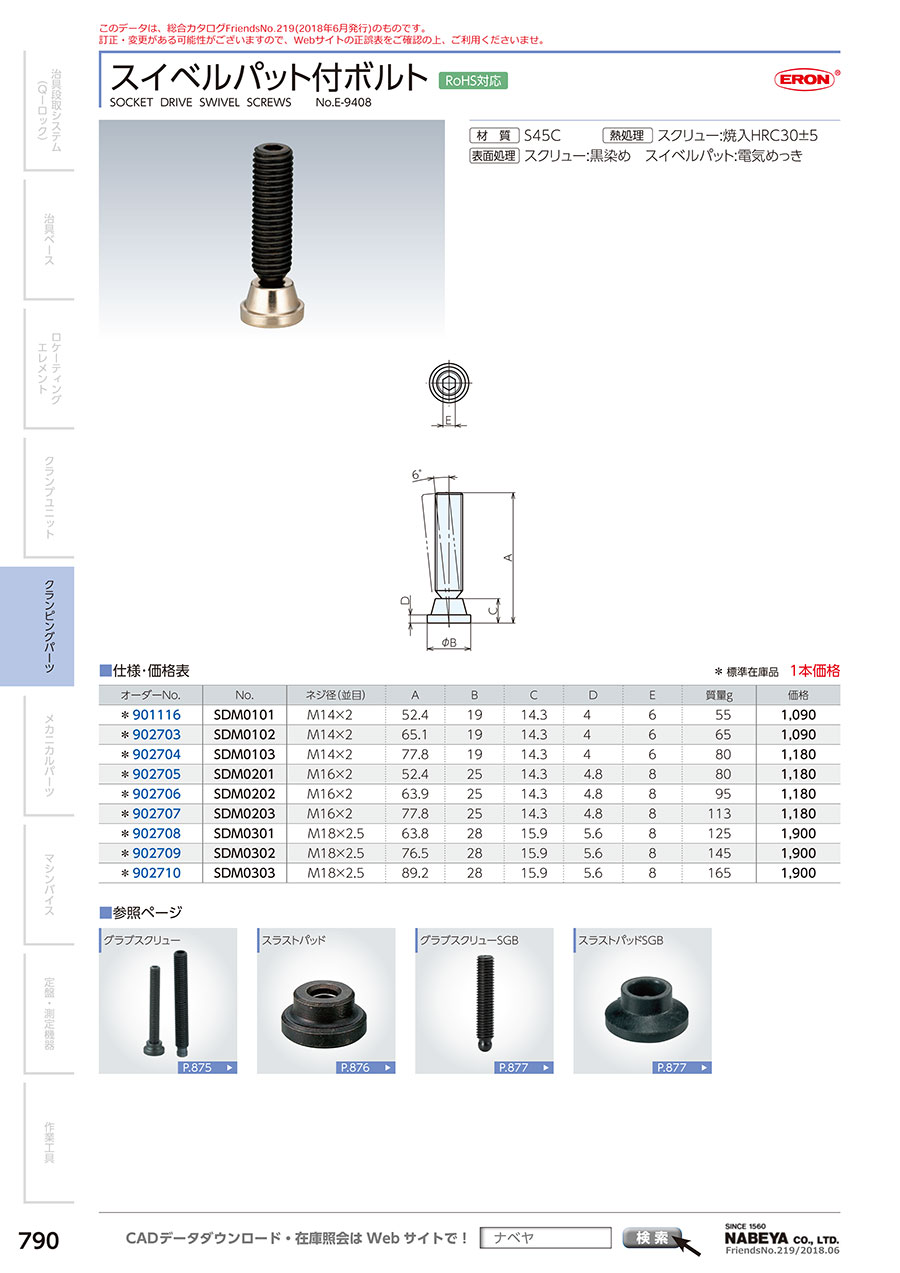

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スイベルパット付ボルト（S45C）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

溶接治具固定の高さ調整に使用

満足度：4.02023/06/19

小口注文の溶接治具を固定する時に治具高さが調整しにくいモノに利用してます。段取りも早く使用しやすいです。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qスイベルパッドの振れ角度は何度ですか？

6°です。
