ナベヤ

黒染めジャッキスクリュー（SUM22）

カタログ

通常単価(税別): 10,960円～49,430円

税込単価: 12,056円～54,373円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

タップ穴を利用するジャッキボルト。【特長】・材質：SUM22。・熱処理：焼入HRC30±5。・表面処理...

詳細を確認

よく一緒に見られています

ナベヤ

グラブスクリュー（S45C）

通常価格(税別)： 380円 (税込価格：418円)

通常出荷日：在庫品1日目

よく一緒に見られています

ナベヤ

ヒールボルト

通常価格(税別)： 730円 (税込価格：803円)

通常出荷日：在庫品1日目

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ジャッキスクリューの外観

ジャッキスクリューの使用例

型番リスト

表示件数

型番

ネジ径

ネジ長

(mm)

全長

(mm)

質量

(g)

最小発注数量

M6	40	50	10	20	12	6	6	3.2	4.5	35	1個
M8	45	57	12	22	14	7	7	3.2	5	60	1個
M10	50	64	14	25	16	8	8	5.2	5	90	1個
M12	60	76	16	32	20	10	10	6.2	7	166	1個
M16	70	90	20	38	25	12	12	6.2	7	304	1個
M20	80	102	22	45	32	16	16	8.2	7.5	495	1個
M24	100	128	28	50	38	22	22	8.2	7.5	932	1個

通常単価(税別) (税込単価)	通常出荷日

10,960円 ( 12,056円 )	在庫品1日目当日出荷可能
11,790円 ( 12,969円 )	3日目
12,360円 ( 13,596円 )	3日目
15,910円 ( 17,501円 )	5日目
20,430円 ( 22,473円 )	3日目
30,650円 ( 33,715円 )	3日目
49,430円 ( 54,373円 )	3日目

詳細情報

基本情報

基本情報

タップ穴を利用するジャッキボルト。
【特長】
・材質：SUM22。
・熱処理：焼入HRC30±5。
・表面処理：黒染め。
【用途】
・ワークの支持・高さ調整に最適。

カタログ

商品TOP

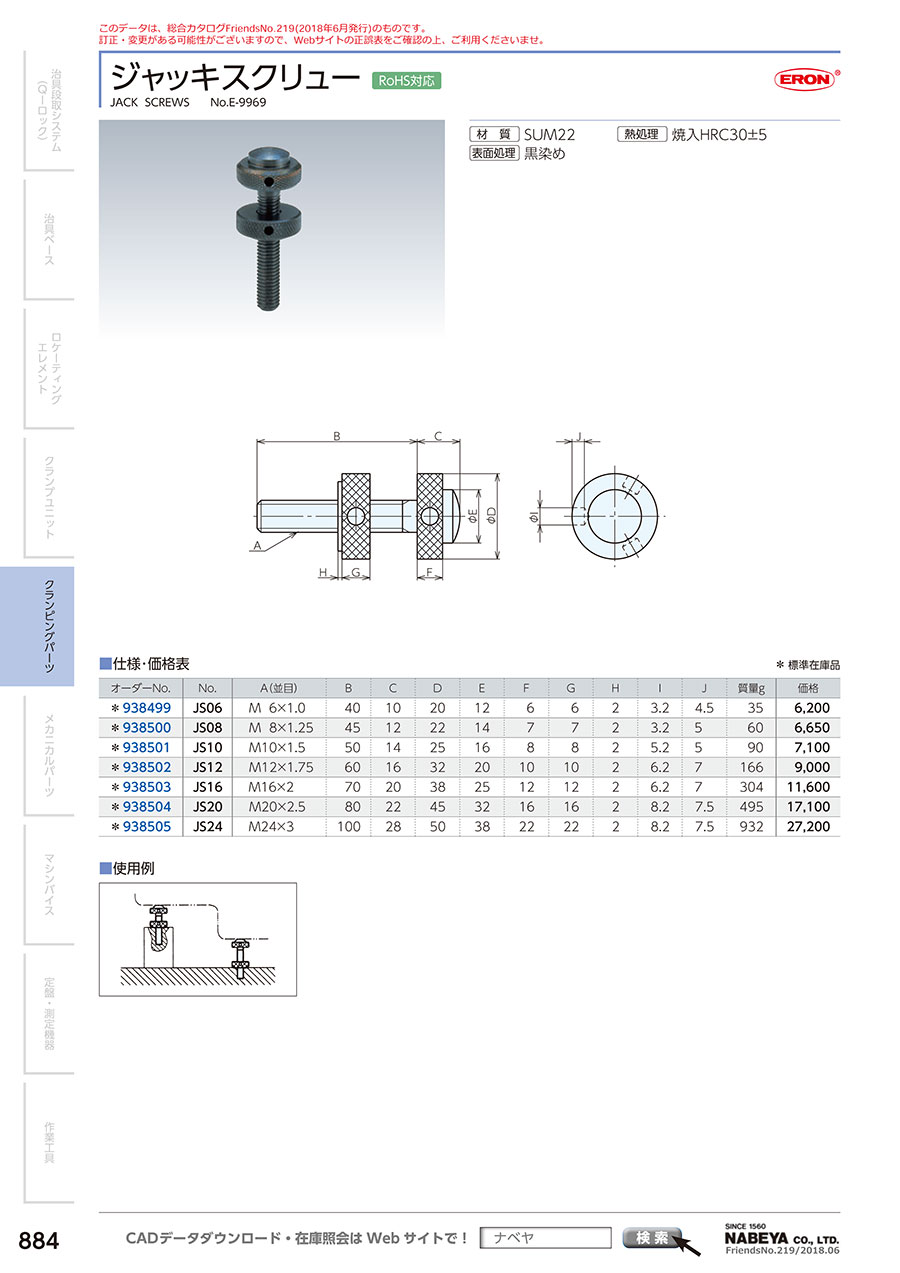

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
