聖和精機

コレット（小径コレットチャック用）

Name: コレット（小径コレットチャック用）
Brand: 聖和精機
SKU: 223000303047
Rating: 5 (3 reviews)

カタログ

通常単価(税別): 5,645円～10,793円

税込単価: 6,210円～11,872円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・簡単で確実なコレット着脱・普通級、A級、AA級と加工精度によって選択可能・ドリル加工、小径エ...

詳細を確認

55.0

未確定：候補が106型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

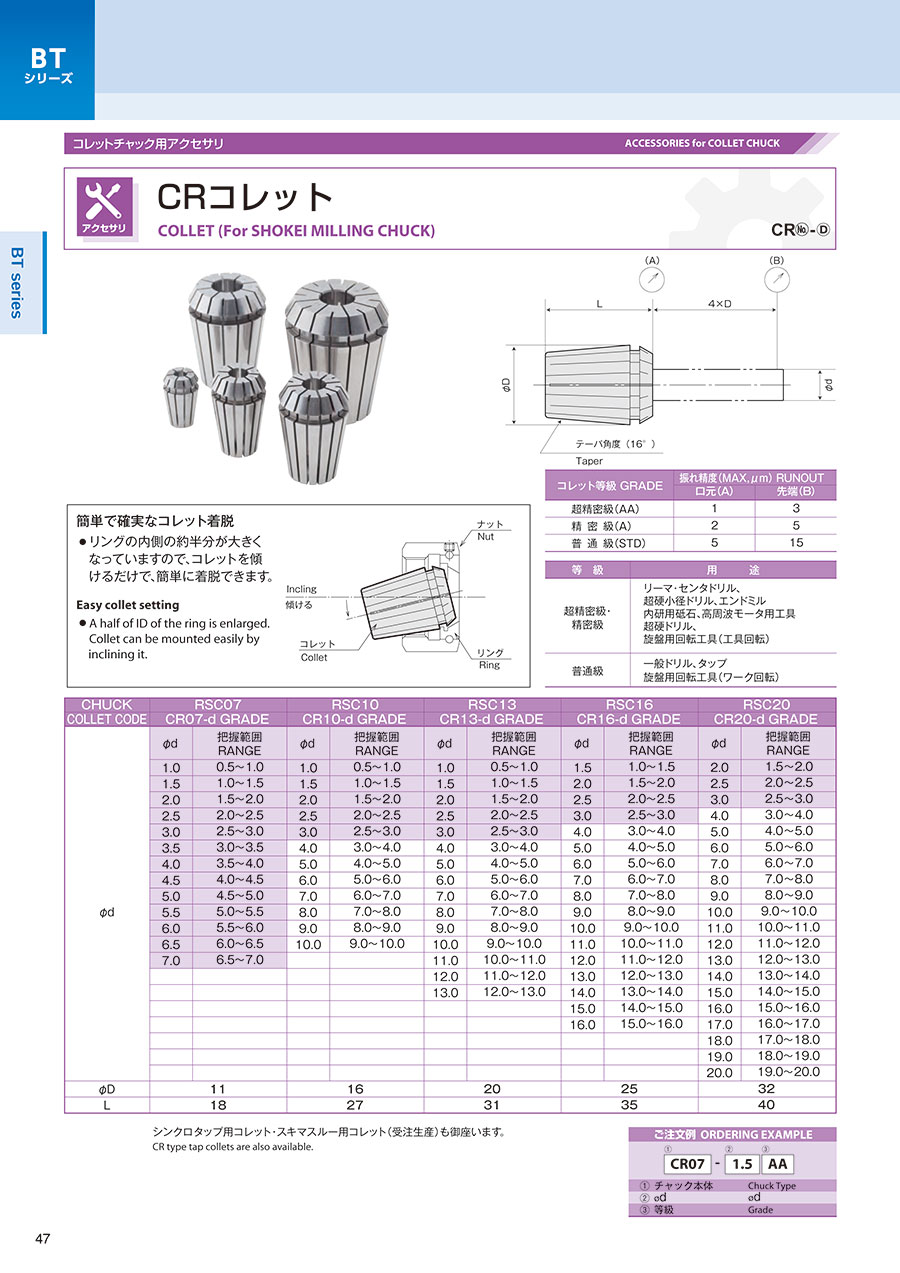

CRコレットの外観

CREATEコレット寸法図

簡単で確実なコレット着脱
リングの内側の約半分が大きくなっているので、コレットを傾けるだけで簡単に脱着できる。

コレット等級 GRADE	振れ精度（MAX,μm） RUNOUT
コレット等級 GRADE	口元（A）	先端（B）
超精密級（AA）	1	3
精密級（A）	2	5
普通級（STD）	5	15

等級	用途
超精密級・精密級	リーマ・センタドリル、超硬小径ドリル、エンドミル内研用砥石、高周波モータ用工具超硬ドリル、旋盤用回転工具（工具回転）
普通級	一般ドリル、タップ旋盤用回転工具（ワーク回転）

規格表

CHUCK	RSC07		RSC10		RSC13		RSC16		RSC20
COLLET CODE	CR07-d GRADE		CR10-d GRADE		CR13-d GRADE		CR16-d GRADE		CR20-d GRADE
Φd	Φd	把握範囲RANGE	Φd	把握範囲RANGE	Φd	把握範囲RANGE	Φd	把握範囲RANGE	Φd	把握範囲RANGE
	1.0	0.5～1.0	1.0	0.5～1.0	1.0	0.5～1.0	1.5	1.0～1.5	2.0	1.5～2.0
	1.5	1.0～1.5	1.5	1.0～1.5	1.5	1.0～1.5	2.0	1.5～2.0	2.5	2.0～2.5
	2.0	1.5～2.0	2.0	1.5～2.0	2.0	1.5～2.0	2.5	2.0～2.5	3.0	2.5～3.0
	2.5	2.0～2.5	2.5	2.0～2.5	2.5	2.0～2.5	3.0	2.5～3.0	4.0	3.0～4.0
	3.0	2.5～3.0	3.0	2.5～3.0	3.0	2.5～3.0	4.0	3.0～4.0	5.0	4.0～5.0
	3.5	3.0～3.5	4.0	3.0～4.0	4.0	3.0～4.0	5.0	4.0～5.0	6.0	5.0～6.0
	4.5	4.0～4.5	5.0	4.0～5.0	5.0	4.0～5.0	6.0	5.0～6.0	7.0	6.0～7.0
	5.0	4.5～5.0	6.0	5.0～6.0	6.0	5.0～6.0	7.0	6.0～7.0	8.0	7.0～8.0
	5.5	5.0～5.5	7.0	6.0～7.0	7.0	6.0～7.0	8.0	7.0～8.0	9.0	8.0～9.0
	6.0	5.5～6.0	8.0	7.0～8.0	8.0	7.0～8.0	9.0	8.0～9.0	10.0	9.0～10.0
	6.5	6.0～6.5	9.0	8.0～9.0	9.0	8.0～9.0	10.0	9.0～10.0	11.0	10.0～11.0
	7.0	6.5～7.0	10.0	9.0～10.0	10.0	9.0～10.0	11.0	10.0～11.0	12.0	11.0～12.0
					11.0	10.0～11.0	12.0	11.0～12.0	13.0	12.0～13.0
					12.0	11.0～12.0	13.0	12.0～13.0	14.0	13.0～14.0
					13.0	12.0～13.0	14.0	13.0～14.0	15.0	14.0～15.0
							15.0	14.0～15.0	16.0	15.0～16.0
							16.0	15.0～16.0	17.0	16.0～17.0
									18.0	17.0～18.0
									19.0	18.0～19.0
									20.0	19.0～20.0
ΦD	11		16		20		25		32
L	18		27		31		35		40

型番リスト

表示件数

型番

適合本体名

最小把握径

(mm)

最大把握径

(mm)

全長

(mm)

外径

(mm)

等級

把握径

(mm)

等級

(mm)

最小発注数量

RSC07	-	1.0以下	18	11	A級	0.5～1.0	-	1	1個
RSC07	1.0以上	2.0以下	18	11	A級	1.0～1.5	-	1.5	1個
RSC07	1.0以上	2.0以下	18	11	AA級	1.0～1.5	-	1.5	1個
RSC07	1.0以上	2.0以下	18	11	A級	1.5～2.0	-	2	1個
RSC07	2.0以上	3.0以下	18	11	A級	2.0～2.5	-	2.5	1個
RSC07	2.0以上	3.0以下	18	11	AA級	2.0～2.5	-	2.5	1個
RSC07	2.0以上	3.0以下	18	11	A級	2.5～3.0	-	3	1個
RSC07	3.0以上	4.0以下	18	11	A級	3.0～3.5	-	3.5	1個
RSC07	4.0以上	5.0以下	18	11	A級	4.0～4.5	-	4.5	1個
RSC07	4.0以上	5.0以下	18	11	A級	4.5～5.0	-	5	1個
RSC07	5.0以上	6.0以下	18	11	A級	5.0～5.5	-	5.5	1個
RSC07	5.0以上	6.0以下	18	11	A級	5.5～6.0	-	6	1個
RSC07	6.0以上	7.0以下	18	11	A級	6.0～6.5	-	6.5	1個
RSC07	6.0以上	7.0以下	18	11	A級	6.5～7.0	-	7	1個
RSC10	-	1.0以下	27	16	A級	0.5～1.0	-	1	1個
RSC10	1.0以上	2.0以下	27	16	A級	1.0～1.5	-	1.5	1個
RSC10	1.0以上	2.0以下	27	16	A級	1.5～2.0	-	2	1個
RSC10	2.0以上	3.0以下	27	16	A級	2.0～2.5	-	2.5	1個
RSC10	2.0以上	3.0以下	27	16	A級	2.5～3.0	-	3	1個
RSC10	3.0以上	4.0以下	27	16	A級	3.0～4.0	-	4	1個
RSC10	3.0以上	4.0以下	27	16	AA級	3.0～4.0	-	4	1個
RSC10	4.0以上	5.0以下	27	16	A級	4.0～5.0	-	5	1個
RSC10	5.0以上	6.0以下	27	16	A級	5.0～6.0	-	6	1個
RSC10	5.0以上	6.0以下	27	16	AA級	5.0～6.0	-	6	1個
RSC10	6.0以上	7.0以下	27	16	A級	6.0～7.0	-	7	1個
RSC10	7.0以上	8.0以下	27	16	A級	7.0～8.0	-	8	1個
RSC10	8.0以上	9.0以下	27	16	A級	8.0～9.0	-	9	1個
RSC10	8.0以上	9.0以下	27	16	AA級	8.0～9.0	-	9	1個
RSC10	9.0以上	10.0以下	27	16	A級	9.0～10.0	-	10	1個
RSC10	9.0以上	10.0以下	27	16	AA級	9.0～10.0	-	10	1個
RSC13	-	1.0以下	31	20	A級	0.5～1.0	-	1	1個
RSC13	1.0以上	2.0以下	31	20	STD	1.0～1.5	-	1.5	1個
RSC13	1.0以上	2.0以下	31	20	A級	1.0～1.5	-	1.5	1個
RSC13	1.0以上	2.0以下	31	20	A級	1.5～2.0	-	2	1個
RSC13	2.0以上	3.0以下	31	20	A級	2.0～2.5	-	2.5	1個
RSC13	2.0以上	3.0以下	31	20	A級	2.5～3.0	-	3	1個
RSC13	3.0以上	4.0以下	31	20	A級	3.0～4.0	-	4	1個
RSC13	4.0以上	5.0以下	31	20	A級	4.0～5.0	-	5	1個
RSC13	5.0以上	6.0以下	31	20	A級	5.0～6.0	-	6	1個
RSC13	6.0以上	7.0以下	31	20	A級	6.0～7.0	-	7	1個
RSC13	7.0以上	8.0以下	31	20	A級	7.0～8.0	-	8	1個
RSC13	8.0以上	9.0以下	31	20	A級	8.0～9.0	-	9	1個
RSC13	9.0以上	10.0以下	31	20	A級	9.0～10.0	-	10	1個
RSC13	10.0以上	11.0以下	31	20	A級	10.0～11.0	-	11	1個
RSC13	11.0以上	12.0以下	31	20	A級	11.0～12.0	-	12	1個
RSC13	11.0以上	12.0以下	31	20	AA級	11.0～12.0	-	12	1個
RSC13	12.0以上	13.0以下	31	20	A級	12.0～13.0	-	13	1個
RSC16	1.0以上	2.0以下	35	25	A級	1.0～1.5	-	1.5	1個
RSC16	1.0以上	2.0以下	35	25	A級	1.5～2.0	-	2	1個
RSC16	2.0以上	3.0以下	35	25	A級	2.0～2.5	-	2.5	1個
RSC16	2.0以上	3.0以下	35	25	A級	2.5～3.0	-	3	1個
RSC16	3.0以上	4.0以下	35	25	A級	3.0～4.0	-	4	1個
RSC16	4.0以上	5.0以下	35	25	A級	4.0～5.0	-	5	1個
RSC16	5.0以上	6.0以下	35	25	A級	5.0～6.0	-	6	1個
RSC16	6.0以上	7.0以下	35	25	STD	6.0～7.0	-	7	1個
RSC16	6.0以上	7.0以下	35	25	A級	6.0～7.0	-	7	1個
RSC16	7.0以上	8.0以下	35	25	A級	7.0～8.0	-	8	1個
RSC16	8.0以上	9.0以下	35	25	A級	8.0～9.0	-	9	1個
RSC16	9.0以上	10.0以下	35	25	A級	9.0～10.0	-	10	1個
RSC16	10.0以上	11.0以下	35	25	A級	10.0～11.0	-	11	1個

通常単価(税別) (税込単価)	通常出荷日

7,739円 ( 8,513円 )	3日目
6,816円 ( 7,498円 )	3日目
8,442円 ( 9,286円 )	3日目
6,816円 ( 7,498円 )	3日目
6,816円 ( 7,498円 )	3日目
9,211円 ( 10,132円 )	3日目
6,466円 ( 7,113円 )	在庫品1日目当日出荷可能
6,466円 ( 7,113円 )	3日目
6,466円 ( 7,113円 )	3日目
5,692円 ( 6,261円 )	3日目
5,692円 ( 6,261円 )	3日目
6,466円 ( 7,113円 )	3日目
6,466円 ( 7,113円 )	3日目
6,466円 ( 7,113円 )	3日目
7,739円 ( 8,513円 )	在庫品1日目当日出荷可能
7,739円 ( 8,513円 )	3日目
7,273円 ( 8,000円 )	3日目
7,739円 ( 8,513円 )	5日目
5,645円 ( 6,210円 )	3日目
6,412円 ( 7,053円 )	3日目
7,147円 ( 7,862円 )	3日目
5,645円 ( 6,210円 )	3日目
5,645円 ( 6,210円 )	3日目
8,120円 ( 8,932円 )	3日目
6,412円 ( 7,053円 )	3日目
6,412円 ( 7,053円 )	3日目
6,412円 ( 7,053円 )	5日目
7,147円 ( 7,862円 )	3日目
6,412円 ( 7,053円 )	3日目
7,147円 ( 7,862円 )	在庫品1日目当日出荷可能
8,560円 ( 9,416円 )	3日目
5,919円 ( 6,511円 )	3日目
9,724円 ( 10,696円 )	3日目
8,560円 ( 9,416円 )	3日目
8,560円 ( 9,416円 )	3日目
6,287円 ( 6,916円 )	3日目
6,287円 ( 6,916円 )	5日目
6,287円 ( 6,916円 )	3日目
7,141円 ( 7,855円 )	3日目
6,955円 ( 7,651円 )	3日目
7,141円 ( 7,855円 )	3日目
6,287円 ( 6,916円 )	3日目
7,141円 ( 7,855円 )	3日目
6,287円 ( 6,916円 )	3日目
6,287円 ( 6,916円 )	5日目
7,478円 ( 8,226円 )	3日目
6,287円 ( 6,916円 )	3日目
9,408円 ( 10,349円 )	3日目
9,408円 ( 10,349円 )	3日目
9,408円 ( 10,349円 )	3日目
6,552円 ( 7,207円 )	3日目
6,552円 ( 7,207円 )	3日目
7,445円 ( 8,190円 )	3日目
6,552円 ( 7,207円 )	3日目
6,194円 ( 6,813円 )	3日目
6,552円 ( 7,207円 )	3日目
6,552円 ( 7,207円 )	3日目
6,552円 ( 7,207円 )	3日目
6,552円 ( 7,207円 )	3日目
7,445円 ( 8,190円 )	3日目

基本情報

基本情報

【特長】
・簡単で確実なコレット着脱
・普通級、A級、AA級と加工精度によって選択可能
・ドリル加工、小径エンドミル加工で幅広い加工が可能
・リングの内側の約半分が大きくなっていますので、コレットを傾けるだけで、簡単に着脱できます
