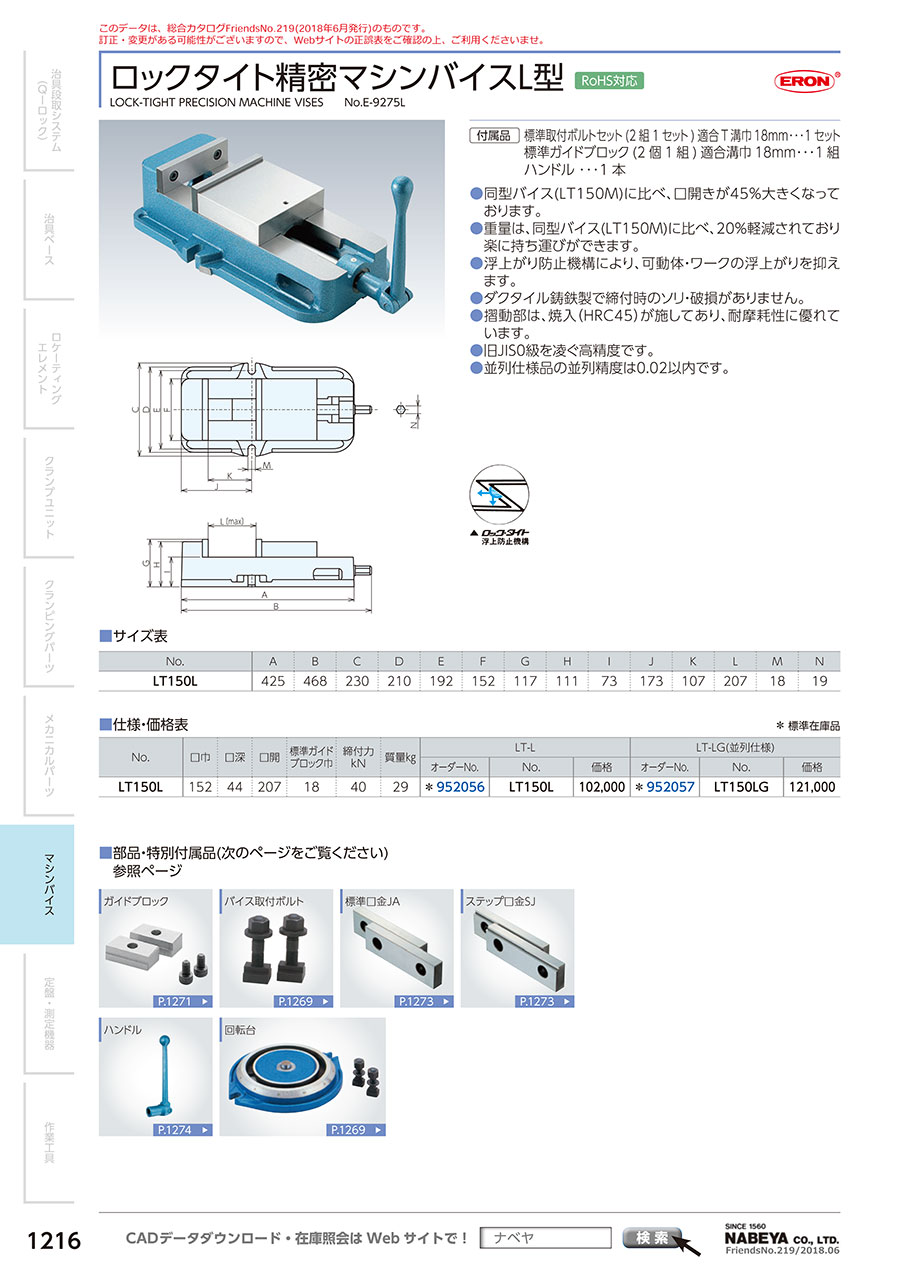

ロックタイト精密マシンバイスL型

製品特長・仕様

製品の基本仕様・特長

■仕様

※LT-LG：並列仕様

■特長

• フライス盤からMC機まで種類を問わない口開きが大きい（最大207mm）の汎用的なマシンバイスです。
• 焼入れ処理を行った本体摺動面及び口金当たり面は、耐摩耗性を高め、長期に渡ってご使用いただけます。
• 並列仕様をご希望の際にはご発注時にお申し付けください。受注生産で承っています。

性能・試験情報

■精度規格

〈静的精度〉

No.	検査事項（100mmにつき）規格	旧JIS規格（1級）	ナベヤ規格値
1	本体底面と口金スベリ面との平行度	0.020	0.015
2	口金と口金スベリ面との直角度（直角より小なること）	0.050	0.015
3	本体底面のガイドブロックと口金くわえ面の直角度	0.020	0.020
4	本体底面のガイドブロックと口金くわえ面の平行度	0.020	0.020
5	回転台底面と口金スベリ面との平行度	0.030	0.020
6	回転台底面と上面との平行度	-	0.010



〈締付精度〉

No.	検査事項（100mmにつき）規格	旧JIS規格（1級）	ナベヤ規格値
7	締め付けたテストブロックの上面と本体底面との平行度	0.030	0.020
8	締め付けたテストブロックの上面と回転台底面との平行度	0.040	0.030
9	締め付けたときのテストブロックの上面の浮き上がり	0.050	0.020



規格表

外形図

選定サポート情報

• 標準ガイドブロックは18mmになります。機械テーブルのT溝が18mm以外の場合は別途、ナベヤマシンバイスシリーズガイドブロックをお求めください。

注意・禁止事項

• 並列管理は行っていませんので、追加での並列仕様は承ることはできません。
• ガイドブロックの取付用キー溝位置の変更は承ることはできません。
• 保管する際は､切屑や切削液を完全に取り除いた後、防錆処理を行い、低湿度の場所で保管してください。

よくあるご質問（FAQ）

Q：ナベヤと同型サイズ（LT150M）と価格が異なるのはなぜですか。
A：LT150Mは全数並列になるよう生産を行っていますが、本製品は行っていません。このため加工コストとそれの管理費が軽減されるため、製品価格に反映させて頂いています。

メーカー紹介

株式会社ナベヤは創業1560年以来、5世紀にわたって、常に新しい技術と視点で時代が要求する「鋳物づくり」を追求し続けています。そして現在では素材から設計、加工、検査までの一貫生産メーカーとして、先端技術を融合した総合力を活かし、高品質の製品を社会に提供しています。
