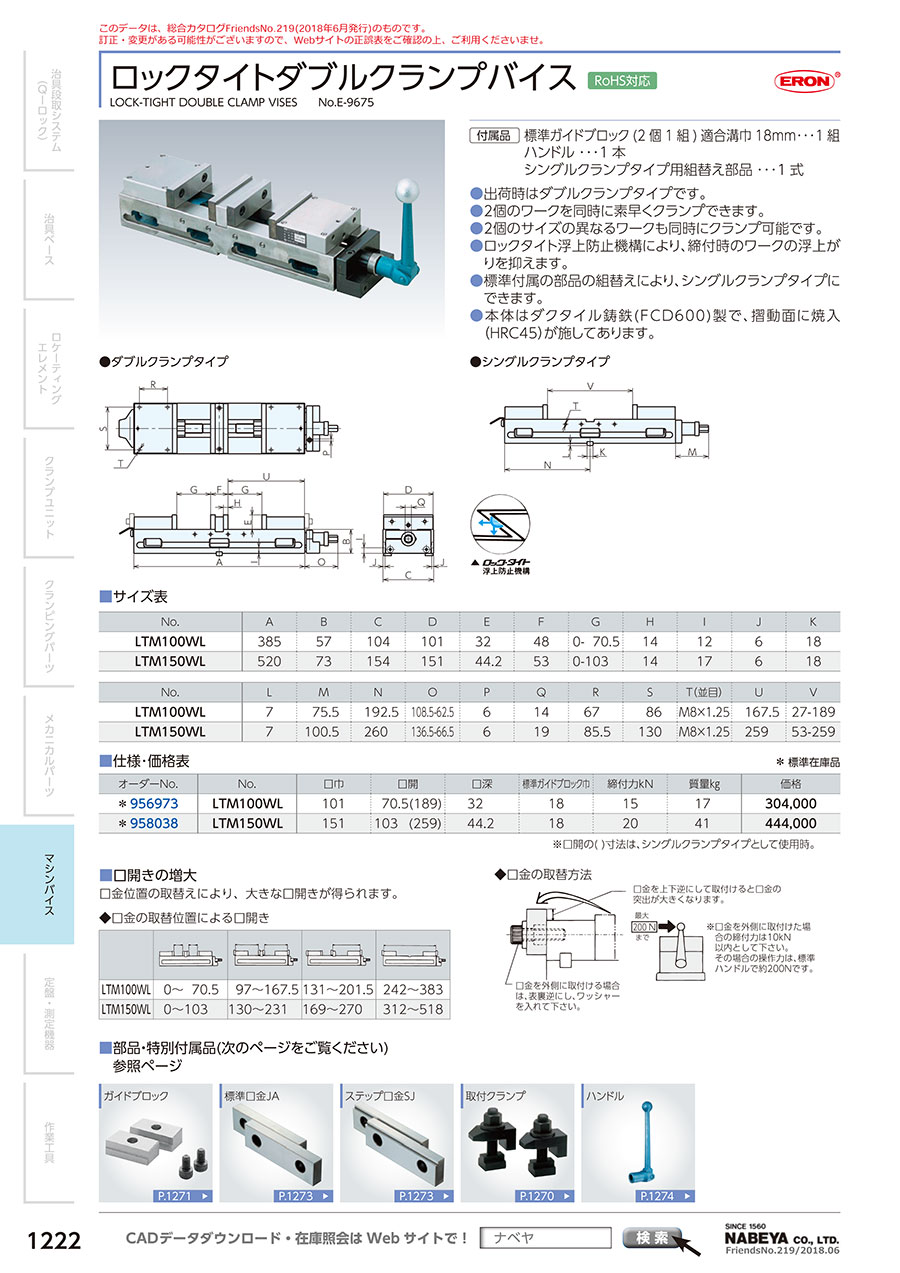

ロックタイトダブルクランプバイス

製品特長・仕様

製品の基本仕様・特長

• 1台のバイスで2個ワークをクランプできるので、機械テーブルのスペースを無駄にすることなく、多数個取りができます。
• マシンバイスなのでワークサイズ変更時も対応し易く、ワーク数量によって専用ジグの製作が不要になります。
• 左右の可動体を任意の位置に固定することで、サイズが異なる2個のワークをクランプできます。これにより片側だけ加工するようなワークの違いによる停滞時間を回避できます。
• 中心の固定アゴを外すことにより、シングルクランプタイプに変更ができます。
• ロックタイト浮上り防止機能により、可動体とワークの浮上りを抑えられます。
• 口金を取外し、固定側に取付けすることで、より大きいワークもクランプができます。

■仕様

※口開の（ ）寸法は、シングルクランプタイプとして使用時。

■口開きの増大

口金位置の取替えにより、大きな口開きが得られます。

口金の取替位置による口開き

口金の取替方法

性能・試験情報

■精度規格

■分解構造図

■2個のサイズの異なるワークをクランプする場合

左右の可動体は任意の位置を中心に対称に開閉します。
ホールドボルトを緩めるとスピンドルが移動できるようになります。
よって、ハンドルを右側とすると左右の可動体の中心を、LTM100WLの場合、左に13mm、右に33mm移動させることができます。
2つのワークの最大差は図の通りです。
ワークをセットし、仮締めの状態でホールドボルトを締め、スピンドルを固定してください。



-	移動代		A<B		A>B
	右	左	A	B	A	B
LTM100WL	33	13	4.5	70.5	70.5	44.5
LTM150WL	36	34	31	103	103	33

規格表

外形図

ダブルクランプタイプ

シングルクランプタイプ

選定サポート情報

• 標準ガイドブロックは18mmになります。

注意・禁止事項

• 保管する際は､切屑や切削液を完全に取り除いた後、防錆処理を行い、低湿度の場所で保管して下さい。
