ナベヤ

クサビクランプセット（T溝用）

カタログ

通常単価(税別): 33,162円～52,701円

税込単価: 36,478円～57,971円

通常出荷日：3日目

プレート、ブロック等を固定するクランプ。【特長】・クサビクランプセットのT溝・フラットタイプ。・ワーク...

詳細を確認

よく一緒に見られています

ナベヤ

ダブルウェッジクランプ

通常価格(税別)： 19,505円 (税込価格：21,456円)

通常出荷日：3 日目

よく一緒に見られています

ナベヤ

クサビクランプクランプ部（T溝用）

通常価格(税別)： 20,407円 (税込価格：22,448円)

通常出荷日：3 日目

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

クサビクランプセットの外観

ワークの浮き上がり防止

下方向に締付るため、ワークの浮き上がりを防げます。

専用Tスロットナットでクランプのすべりを防ぎます。（T溝タイプ）

薄型ワークの加工に最適です

ステップ使用は口金にセレーションが施してあり、小さな面積でもしっかりクランプします。

クランプ本体にワークを載せれば貫通加工に最適です

クランプ部～ストッパー部の距離が長いときは、間にドリルサポートなどが必要です。

外形図

KCHタイプの外形図

KCLタイプの外形図

KCHUタイプの外形図

使用方法・使用事例

使用事例

選定サポート情報

型番リスト

表示件数

型番

締付力

(kN)

質量

(kg)

適合T溝巾

(mm)

口巾

(mm)

クランプストローク

(mm)

最小発注数量

4	1.2	14	30	4	1個
4	1.3	16	30	4	1個
4	1.3	18	30	4	1個
4.5	1.6	18	38	5	1個
4.5	2.4	20	38	5	1個
4.5	2.5	22	38	5	1個
4	1.5	14	30	4	1個
4	1.5	16	30	4	1個
4	1.6	18	30	4	1個
4.5	2.7	18	38	5	1個
4.5	2.8	20	38	5	1個
4.5	3	22	38	5	1個
4	1.1	14	30	4	1個
4	1.1	16	30	4	1個
4	1.2	18	30	4	1個
4.5	2.1	18	38	5	1個
4.5	2.1	20	38	5	1個
4.5	2.3	22	38	5	1個

通常単価(税別) (税込単価)	通常出荷日

33,162円 ( 36,478円 )	3日目
33,162円 ( 36,478円 )	3日目
34,702円 ( 38,172円 )	3日目
38,145円 ( 41,960円 )	3日目
38,779円 ( 42,657円 )	3日目
39,232円 ( 43,155円 )	3日目
45,476円 ( 50,024円 )	3日目
45,476円 ( 50,024円 )	3日目
48,026円 ( 52,829円 )	3日目
51,001円 ( 56,101円 )	3日目
52,276円 ( 57,504円 )	3日目
52,701円 ( 57,971円 )	3日目
34,883円 ( 38,371円 )	3日目
34,883円 ( 38,371円 )	3日目
36,872円 ( 40,559円 )	3日目
40,676円 ( 44,744円 )	3日目
41,407円 ( 45,548円 )	3日目
41,860円 ( 46,046円 )	3日目

詳細情報

基本情報

基本情報

プレート、ブロック等を固定するクランプ。
【特長】
・クサビクランプセットのT溝・フラットタイプ。
・ワーク当たり面は、フラットタイプ、ステップタイプ、ユニバーサルストッパータイプを用意。
【用途】
・プレート、ブロック等のクランプに最適。

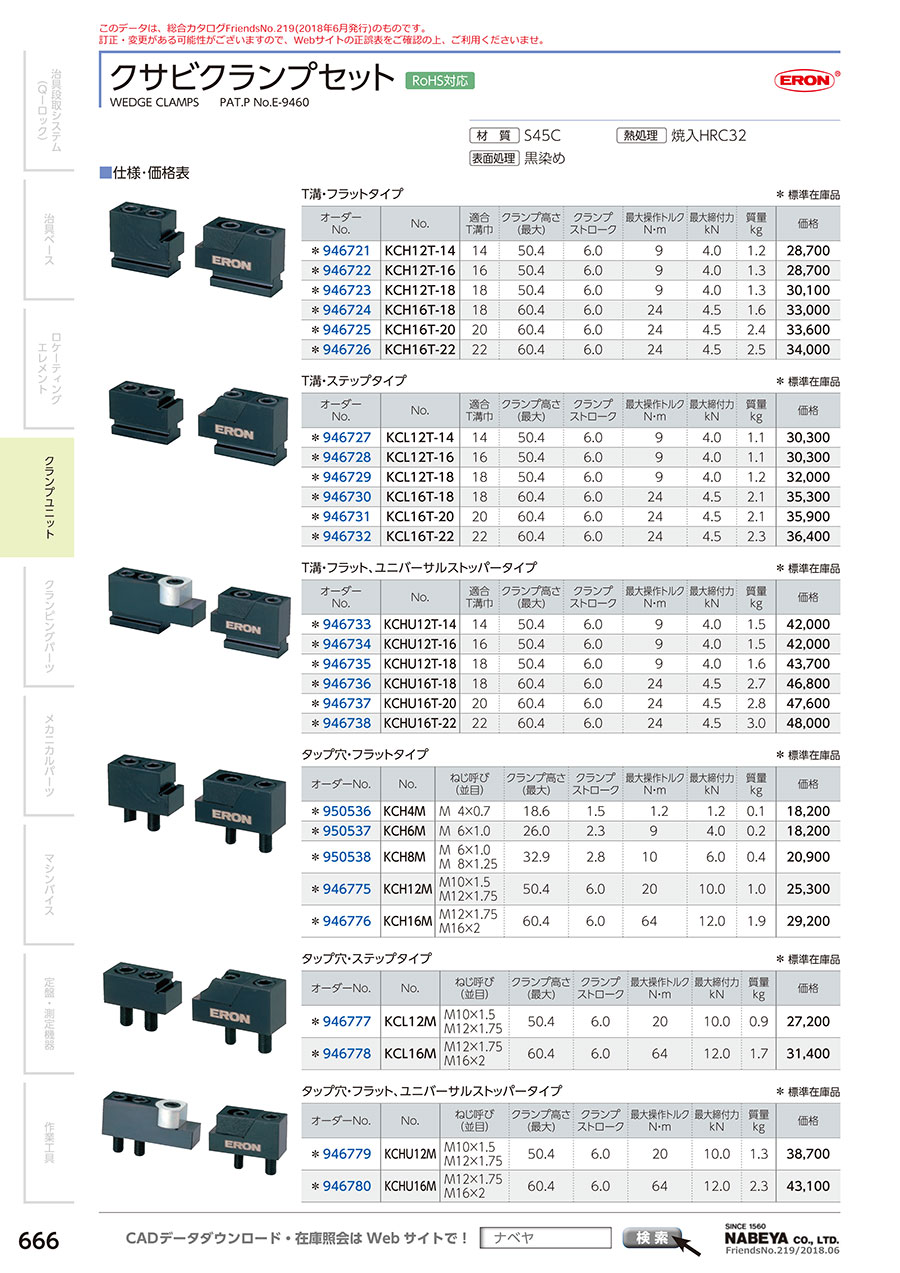

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クサビクランプセット（T溝用）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QT溝タイプとタップ穴タイプ、どちらが締付力は強いですか？

ネジで固定しますので、同じサイズであればタップ穴タイプが強いです。
