ナベヤ

アームクランプ AMCシリーズ

アームクランプ AMCシリーズ
通常単価(税別)
5,106円～27,116円
税込単価
5,617円～29,828円
通常出荷日：在庫品1日目～8日目一部当日出荷可能

ワーク高さに合わせ無段階でクランプできるクランプユニット。【特長】・材質はS45C。 ...

詳細を確認
未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

アームクランプ:関連画像

アームクランプの外観

アームクランプ:関連画像

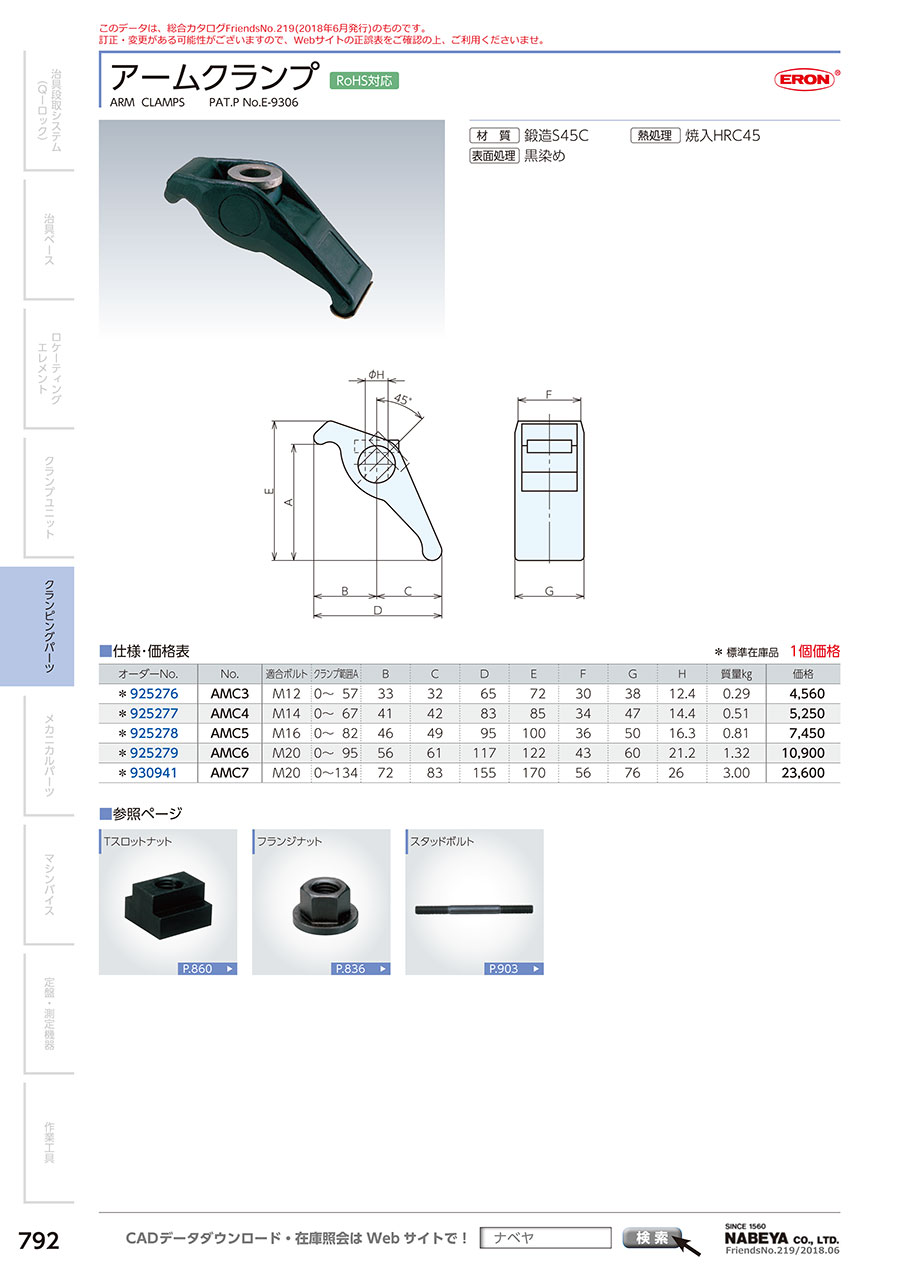

アームクランプの寸法図

オーダーNo. 型番 適合ボルト クランプ範囲A 質量kg
925276 AMC-3 M12 0-57 0.29
925277 AMC-4 M14 0-67 0.51
925278 AMC-5 M16 0-82 0.81
925279 AMC-6 M20 0-95 1.32
930941 AMC-7 M20 0-134 3

型番リスト

表示件数
  • 1
    • 型番
    AMC-3
    注文停止中
    AMC-4
    AMC-5
    AMC-6
    AMC-7

    全長

    (mm)

    全幅

    (mm)

    適合ボルト

    B

    (mm)

    C

    (mm)

    E

    (mm)

    F

    (mm)

    H

    (mm)

    質量

    (kg)

    クランプ範囲A

    (mm)

    		最小発注数量
    65
    38
    M12
    33
    32
    72
    30
    12.4
    0.29
    0～57
    1個
    83
    47
    M14
    41
    42
    85
    34
    14.4
    0.51
    0～67
    1個
    95
    50
    M16
    46
    49
    100
    36
    16.3
    0.81
    0～82
    1個
    117
    60
    M20
    56
    61
    122
    43
    21.2
    1.32
    0～95
    1個
    155
    76
    M20
    72
    83
    170
    56
    26
    3
    0～134
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,106円
    ( 5,617円 )
    8日目
    5,852円
    ( 6,437円 )
    在庫品1日目当日出荷可能
    8,272円
    ( 9,099円 )
    8日目
    12,166円
    ( 13,383円 )
    3日目
    27,116円
    ( 29,828円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    ワーク高さに合わせ無段階でクランプできるクランプユニット。
    【特長】
    ・材質はS45C。
    ・熱処理は焼入HRC30。
    ・表面処理は黒染め。
    【用途】
    ・ワークの固定に便利。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    アームクランプ AMCシリーズのレビュー
    4.5平均満足度：4.52件のレビュー
    スタンドアーム固定
    5
    満足度：5.02019/04/08
    現場サイドで非常に好評でした。また、注文翌日到着に感謝します。
    0人が参考にしています。
    ワークのクランプ
    4
    満足度：4.02018/03/31
    マシニングセンターでワークを押さえるのに使用しています。 高さの融通がきくので使いやすいです。
    0人が参考にしています。
    2件全て見る

    よくあるご質問（FAQ）

    Qクランプ範囲は最大で何mmですか？
    A
    最大134mmです（AMC7)。
