ナベヤ

黒染めグリップボルト（SCM440）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 2,820円～9,059円

税込単価: 3,102円～9,965円

黒皮ワーク用の強力ノンスリップボルトです。【特長】・材質：SCM440（先端部...

詳細情報を確認する

種類
治具用ボルト
材質
焼入れ鋼
仕様
並目
材質詳細
SCM440(先端部:超硬)
熱処理
焼入HRC35
表面処理
黒染め

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

グリップボルトの外観

グリップボルトの使用例

型番リスト

表示件数

型番

ネジ径

ネジ長

(mm)

全長

(mm)

質量

(g)

最小発注数量

M6	12	17	5	10	7.9	2.3	6	1個
M6	25	30	5	10	7.9	2.3	5	1個
M8	12	18.4	6.4	13	9.5	3	10	1個
M8	25	31.4	6.4	13	9.5	3	15	1個
M8	35	41.4	6.4	13	9.5	3	17	1個
M10	12	19.5	7.5	17	12.7	3	25	1個
M10	25	32.5	7.5	17	12.7	3	30	1個
M10	40	47.5	7.5	17	12.7	3	35	1個
M12	25	33.7	8.7	19	15.9	3	35	1個
M12	40	48.7	8.7	19	15.9	3	50	1個
M16	35	46	11	24	19.1	3	85	1個
M16	50	61	11	24	19.1	3	105	1個
M20	40	53.7	13.7	30	25.4	2.3	160	1個
M20	60	73.7	13.7	30	25.4	2.3	205	1個

通常単価(税別) (税込単価)	通常出荷日

2,820円 ( 3,102円 )	8日目
2,820円 ( 3,102円 )	1日目
2,820円 ( 3,102円 )	3日目
3,000円 ( 3,300円 )	3日目
3,170円 ( 3,487円 )	3日目
3,520円 ( 3,872円 )	3日目
3,520円 ( 3,872円 )	3日目
3,700円 ( 4,070円 )	3日目
4,381円 ( 4,819円 )	3日目
4,381円 ( 4,819円 )	3日目
5,166円 ( 5,683円 )	3日目
5,669円 ( 6,236円 )	3日目
8,653円 ( 9,518円 )	3日目
9,059円 ( 9,965円 )	3日目

詳細情報

基本情報

基本情報

黒皮ワーク用の強力ノンスリップボルトです。
【特長】
・材質：SCM440（先端部：超硬）。
・熱処理：焼入HRC35±5。
・表面処理：黒染め。
・頭部は六角でスパナ・レンチ等で締付けます。
【用途】
・黒皮ワークの固定に便利。

カタログ

商品TOP

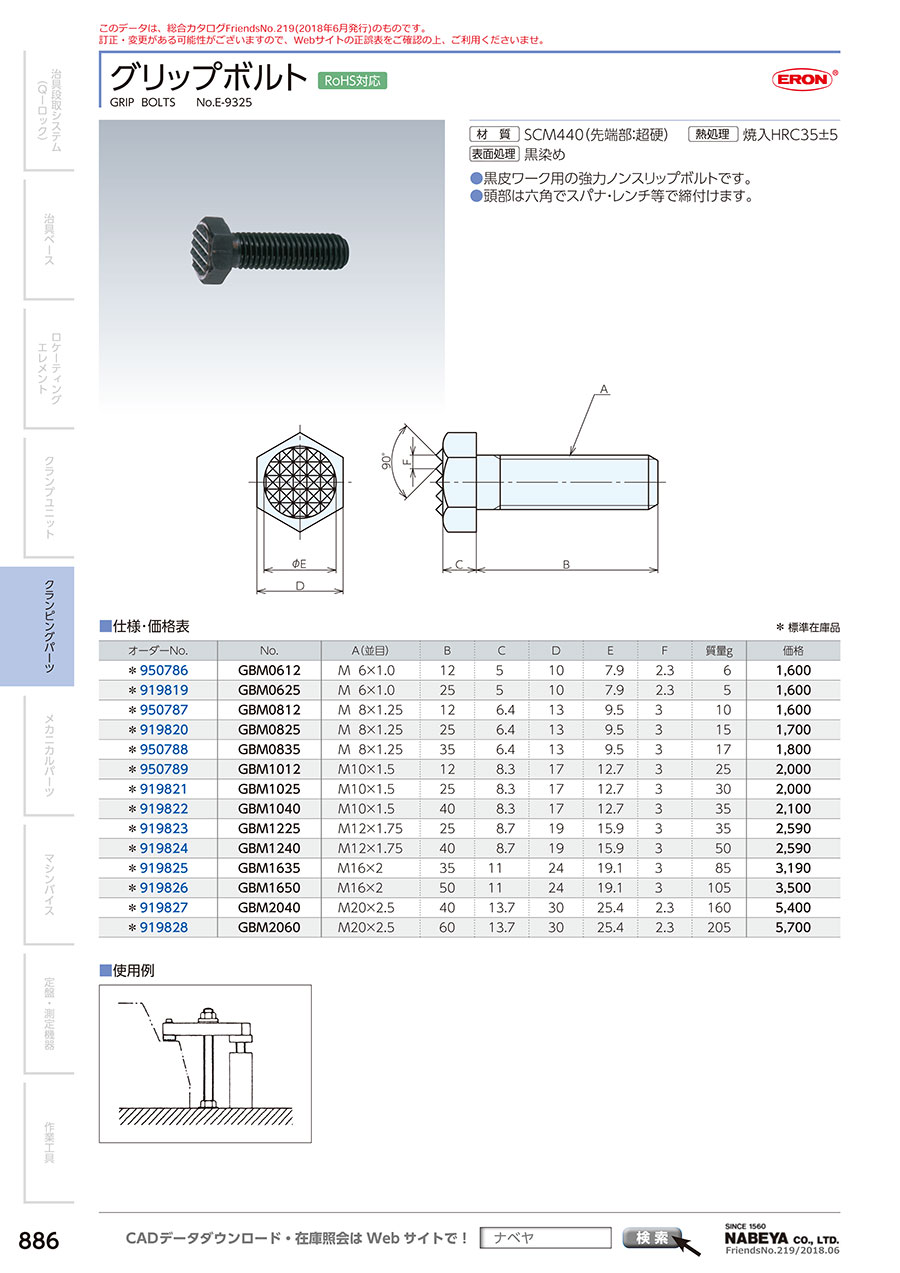

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

黒染めグリップボルト（SCM440）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qサイズのバリエーションは何がありますか？

M6、M8、M10、M12、M16、M20用があります。
